Пжд 14тс-10: характеристики, инструкция, коды ошибок
Содержание:
Неисправности и их устранение
Организация поиска дефектов описана в инструкции по эксплуатации устройства. Неисправности, возникшие в процессе эксплуатации и требующие полной или частичной разборки подогревателя, должны выполняться специалистами ремонтных организаций. Все поломки, кроме невозможности включения отопителя, отображаются миганием светодиода на панели пульта управления.
Коды ошибок
Подогреватель оборудован системой контроля за исправной работой узлов и отдельных элементов. При возникновении дефекта автоматика классифицирует его и количеством миганий светодиода оповещает водителя. Перечень возможных неисправностей сведен в таблицу с указанием необходимых действий, выполняемых для восстановления работоспособности устройства. Коды ошибок соответствуют количеству миганий индикатора.
Неисправности собраны в 10 групп по принципу одинаковых причин возникновения и методов устранения дефектов. Таблица приведена в руководстве по эксплуатации отопителя.
Почему не запускается
Если при попытке включения подогревателя LED-индикатор не светится, и пуск не произошел, то в этой ситуации причин может быть несколько, но все они связаны с отсутствием питания:
- перегорел предохранитель на 25 А;
- неисправна электропроводка;
- окислились контакты в разъемах.
При наличии питания на ПУ причиной неисправности может быть дефект любого из контролируемых элементов. В этом случае код дефекта покажет мигающий индикатор.
Как включить

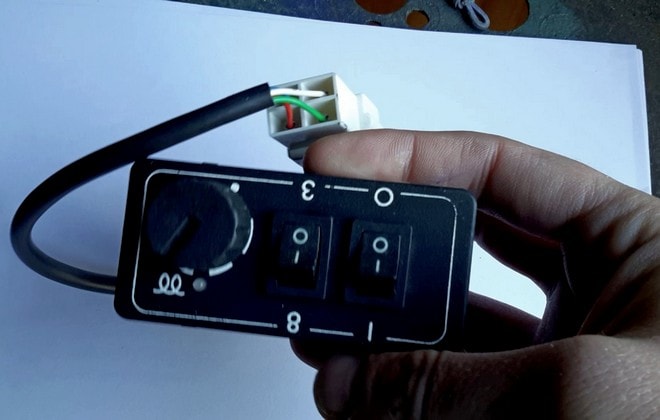

Пуск и изменение режимов работы «автономки» осуществляются с пульта управления. Чтобы запустить подогреватель, необходимо выбрать программу клавишей режимов (3 или 8 часов) и выключателем подать питание. При этом загорится светодиод, и блок управления начнет выполнение программы. После окончания тестирования и включения нагнетателя, помпы и топливного насоса произойдет розжиг горелки. Программа выполняется автоматически и не требует вмешательство водителя. По окончании заданного времени устройство остановится.
Повторный пуск возможен после отключения питания; последующее его включение — не ранее чем через 10 секунд.
Ремонт
Несмотря на то что производитель рекомендует проводить ремонт поломок, связанных с разборкой автономного отопителя, в специализированных мастерских, многие водители и владельцы автомобилей предпочитают устранять неисправности самостоятельно. К такому решению их подталкивает достаточно высокая цена на работы.
Чаще всего выходит из строя датчик пламени, и засоряется топливопровод. Работы простые и не требуют использование специального инструмента.
Для данного типа подогревателей предусмотрено 2 вида обслуживания: ежедневное и сезонное. Объемы, сроки проведения и перечень выполняемых работ приведены в технической документации на устройство.
Как установить
Подогреватель 14ТС-10 устанавливается на поперечине рамы под капотом перед радиатором. Крепление устройства стандартное: болтовое. Котел патрубками врезается в штатную систему охлаждения. Подвод топлива возможен от собственного бачка, установленного вне моторного отсека, или от топливной системы. Отвод отработанных газов организовывают через гофрированный металлический рукав под днище автомобиля между кабиной и кузовом (прицепом).
Такое размещение автономки позволяет максимально удалить от кабины отработанные газы, свести до минимума длину патрубков системы охлаждения и получить дополнительный источник тепла в моторном отсеке.
ПЖД 15.8106 для КамАЗ 65115
На примере конкретной модели разберем требования безопасности при эксплуатации:
- Следует понимать, как пользоваться подогревателем, внимательно изучив инструкцию, и помнить: неправильное обращение может привести к пожару.
- Не используйте отопитель, если система охлаждения не заполнена.
- Не включайте его без топливной жидкости.
- Запрещено открывать горелку во время работы.
- Регулярно прочищайте от грязи патрубки забора воздуха для горения, и идущие через котел подогревателя – для отвода продуктов сгорания топлива.
- Если на КамАЗ-е планируется проведение электросварочных работ, следует отключить шестиштекерную колодку на блоке управления ПЖД.
- Отрицательная клемма автономного отопителя должна быть подсоединена к «минусу» АКБ, а не к «массе».
- В салоне автотранспорта всегда должен быть исправный огнетушитель.
- После завершения работы всегда выключайте топливный кран.
Особенности работы ПЖД «Теплостар 14ТС-10»:
- Может работать в двух режимах: «экономичный» (ЭР) и «предпусковой» (ПР). В первом случае потребляемая мощность снижается и позволяет пройти полный цикл за 8 часов, тогда как время работы на предпусковом режиме сокращается до 3 часов.
- Предусмотрена ручная остановка работы системы на любом этапе цикла.
- Процесс работы автономного отопителя 14ТС-10 контролирует блок управления.
- Температура охлаждающей жидкости «автономки» регулируется в зависимости от выбранной программы работы подогревателя: «полный» (70°C при ПР, 55°C при ЭР), «средний» (70-75°C при ПР, >55°C при ЭР), или «малый» (75-80°C при ПР, 80°C при ЭР).
Как работает автоматическое управление при возникновении нештатных ситуаций:
- Если 14ТС-10 не запустился, блок управления автоматически произведет повторный запуск. Если вторая попытка окажется неудачной, обогреватель выключится.
- Если по какой-то причине в процессе работы прекратится горение, отопитель выключится.
- Если произойдет перегрев (нарушится циркуляция охлаждающей жидкости или образуется воздушная пробка), блок управления отключит подогреватель.
- При резком спаде или скачке напряжения также происходит выключение.
При аварийном выключении предпускового дизельного подогревателя на пульте управления загорится светодиод, количество миганий которого показывает код неисправности. Расшифровку ошибок и способ их устранения можно найти в инструкции по эксплуатации.
Коды ошибок и возможные неисправности ПЖД-14ТС
Коды ошибок завязаны на мигании светодиода. По количеству миганий можно определить ошибку:
- Перегрев теплообменника или большая разница температур, которые дают датчики температуры и перегрева.
- Слишком много пусков двигателя.
- Перерывы в горении топлива в камере сгорания ПЖД.
- Неисправна свеча зажигания или нагнетатель воздуха.
- Неисправен индикатор пламени.
- Неисправен один из датчиков температуры или перегрева.
- Неисправен топливный насос.
- Нет связи между блоком управления и пультом управления.
- Неисправность в электропитании.
- Время на вентиляцию превышено.
Конструкция и устройство
Конструкция предпускового подогревателя КАМАЗ включает несколько главных узлов:
- котельное отделение;
- горелка;
- помпа;
- устройство ДУ.
Основным элементом является котельное отделение, которое состоит из 4 прочных цилиндров, образующих теплообменник. Данная деталь включает 2 полости, способствующих беспрепятственному прохождению отработанного газа и циркуляции ОЖ. На внешней части подогревателя двигателя имеется 3 трубки, 2 из них предназначены для отвода или подвода тосола, одна – для вывода отработанного газа.
Устройство предпускового подогревателя
О заглушенную часть котла ударяются отработанные газы, которые за счет данного действия меняют направление и следуют к выходному патрубку. При этом тепловая энергия расходуется для нагрева в поддоне мотора.
С обратной стороны, в открытом конце котельного отделения монтируется горелка, в комплектацию которой входит:
- свеча зажигания;
- форсунка;
- клапан;
- топливный нагреватель;
- нагреватель для газа.
Насос считается отдельным узлом, который совмещает три основных помпы – жидкостную, топливную, воздушную. Именно в данной системе заключается отличия от других разновидностей предпусковых подогревателей.
Например, модификация подогревателя ПЖД 30 имеет насосный аппарат, который выполнен в качестве отдельного узла. Такой прибор устанавливается как над котельным отделением, так и в любом наиболее удобном месте. В данном случае устройство соединяется шлангами различного диаметра и длины.
Устройство насосного агрегата
Аппараты 15-8106 и другие подобные аналоги монтируются с краю котла, возле горелки. Этот вариант установки дает возможность исключить необходимость применения длинных шлангов, что приводит к существенному уменьшению размерных параметров всего предпускового подогревателя.
Конструкция котла подогревателя
Устройство ДУ имеет электронный блок, при помощи которого осуществляется настройка режимов функционирования осуществляется на 4 основных положениях. Также данный элемент позволяет настраивать реле, различные предохранители, коммутатор свечи зажигания.
Следует отметить, что современные модификации в конструкции имеют разнообразные контролеры. В первую очередь пользователи отмечают температурный и пламенный датчик. Данные элементы облегчают включение аппарата и дают возможность контролировать полностью его работу.
Схема включения пускового подогревателя двигателя
Это исключает вероятность образования поломок, требующих ремонта. Но по принципу функционирования данные модели подогревателей КАМАЗ не имеют особых отличий.
Прамотроник 12ЖД24, 16ЖД24, 24.8106
Расшифровка ошибок
1 — Напряжение на АКБ не в норме
Количество миганий: 1
Рекомендации по ремонту
- Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В.
- При напряжении менее 20 В, зарядить АКБ или заменить, если более 30 В, проверить регулятор напряжения
2 — Использованы две попытки запуска
Количество миганий: 2
Рекомендации по ремонту
- Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить
- Проверить воздухозаборный фильтр на засорение
- Проверить выхлопную трубу на засорение
3 — Прерывание пламени в камере сгорания
Количество миганий: 3
Рекомендации по ремонту
- Проверить количество подаваемого топлива
- Проверить воздухозаборный фильтр на засорение
- Проверить выхлопную трубу на засорение
- Если подогреватель запускается и отключается, то проверить индикатор пламени и при необходимости заменить
4 — Неисправность электронасоса
Количество миганий: 4
Рекомендации по ремонту
Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть ~1 Ом
5 — Неисправность топливного насоса
Количество миганий: 5
Рекомендации по ремонту
Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть ~ 20 Ом.
6 — Неисправность цепи датчика температуры окружающей среды
Количество миганий: 6
Рекомендации по ремонту
- Проверить разъем соединяющий пульт и датчик температуры окружающей среды
- Проверить жгут на обрыв
7 — Неисправность цепи электродвигателя нагнетателя
Количество миганий: 7
Рекомендации по ремонту
Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха
8 — Неисправность свечи накаливания
Количество миганий: 8
Рекомендации по ремонту
Проверить цепь свечи. Сопротивление должно быть ~ 2 Ом
9 — Отсутствие связи с пультом управления
Количество миганий: 9
Рекомендации по ремонту
Проверить разъем соединяющий пульт управления с блоком управления подогревателя
10 — Неисправность цепи датчика температуры входящей жидкости
Количество миганий: 10
Рекомендации по ремонту
- Проверить разъем соединения датчика с блоком управления
- Проверить жгут на обрыв
11 — Неисправность цепи датчика температуры исходящей жидкости
Количество миганий: 11
Рекомендации по ремонту
- Проверить разъем соединения датчика с блоком управления
- Проверить жгут на обрыв
13 — Перегрев теплообменника
Количество миганий: 13
Рекомендации по ремонту
- Проверить электронасос
- Проверить наличие (уровень) охлаждающей жидкости и отсутствие воздушных пробок в жидкостной системе
Прамотроник 3Д-12/24, 4Д-12/24
| Миганий | Неисправность | Рекомендации по устранению |
|---|---|---|
| 1 | Напряжение на АКБ не в норме. | Проверить напряжение на разъеме ХР1. Напряжение должно быть от 20 до 30 В. При напряжении менее 20 В, зарядить АКБ или заменить, если более 30 В, проверить регулятор напряжения. |
| 2 | Использованы две попытки запуска. | Проверить наличие топлива в топливном баке, отсоединить топливопровод от нагревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборную и выхлопную трубу на засорение. |
| 3 | Прерывание пламени в камере сгорания. | Проверить количество подаваемого топлива. Проверить воздухозаборную и выхлопную трубу на засорение. Если отопитель запускается и отключается, то проверить индикатор пламени и при необходимости заменить. |
| 4 | Использованы 6 (шесть) попыток запуска, блок заблокирован. | Блокировка снимается в автосервисе или отключением жгута питания. Причины неисправности см. код №2 . |
| 5 | Неисправность топливного насоса. | Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть ~ 20 Ом. |
| 6 | Неисправность датчика перегрева (термовыключателя) теплообменника. | Проверить цепь датчика перегрева. В холодном состоянии цепь датчика короткозамкнута. Если отопитель отключается во время работы проверить вход и выход воздуха в отопитель на попадание посторонних предметов. |
| 7 | Неисправность цепи электродвигателя. | Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха. |
| 8 | Неисправность свечи накаливания. | Проверить цепь свечи накаливания. Сопротивление должно быть ~ 2 Ом Заменить при необходимости. |
| 9 | Отсутствие связи с пультом управления. | Проверить разъем соединяющий пульт управления с блоком управления (с нагревателем). |
| 10 | Неисправность цепи выносного датчика температуры окружающего воздуха. |
Проверить разъем соединяющий пульт и датчик температуры окружающего воздуха, проверить жгут на обрыв. Проверить наличие выносного датчика температуры и его присоединение к пульту управления. |
Надеемся данная статья помогла вам решить проблему с отопителем. Если нет обратитесь в специализированный сервисный центр.
Похожие публикации
Неисправности воздушных отопителей Планар
Планар – самый популярный отечественный воздушный отопитель, выпускается в городе Самара на заводе ООО «Адверс». В данной статье мы рассмотрим возможн…
16 сентября 2018
16415
2
Неисправности воздушных отопителей и предпусковых подогревателей Ebers…
Eberspaecher – компания основана в 1865 году в городе г. Эсслинген-на-Неккаре мастером жестянщиком Якобом Эберспехером. Eberspaecher производит климат…
17 сентября 2018
5608
0
Неисправности воздушных отопителей Webasto
Воздушные отопители Webasto одни из самых лучших и известных устройств в своем классе. Отопители работают на жидком топливе, существуют как дизельные …
10 сентября 2018
10505
0
Неисправности предпусковых подогревателей двигателя Прамотроник
Прамотроник – современный отечественный предпусковой подогреватель не уступающий по своим характеристикам зарубежным аналогам, тем не менее это не иск…
25 июля 2018
18963
16
Неисправности предпусковых подогревателей двигателя Webasto
Подогреватели двигателя Webasto позволяют легко запустить двигатель, прогреть салон и освободить от снега и льда стекла перед поездкой в морозную пого…
11 сентября 2018
10248
2
Неисправности подогревателей двигателя Теплостар, Бинар
Бинар – самый популярный отечественный предпусковой подогреватель двигателя, производится в Самарской области на заводе ООО «Адверс». Производство обе…
15 сентября 2018
5422
0
Установка и ремонт ПЖД
Устройство предпускового нагревателя ПЖД-30 запускается в определенном порядке:
- Активация выключателя аккумулятора — запустить путем нажатия на кнопку включателя ПЖД.
- Открытие крана на топливном баке и наполнение системы горючим в КамАЗе.
- Установка ручки в положение III и активация пуска обогрева с учетом уличной температуры.
- Перевод ручки в обратное положение I до появления воспламенения горючего (характерный звук).
- Автоматическое переключение в режим устойчивого нагрева
Включенный ПЖД имеет стабильный гул в системе. Это означает, что в теплообменнике происходит сгорание топлива и выход отработанных газов через выводную систему без образования дыма и открытого очага пламени.
При возникновении нарушений в работе ПЖД КамАЗа, следует изначально отрегулировать расход топлива редукционным клапаном. Во время изменения и поворота клапана вправо — подача топлива увеличивается, влево — уменьшается. В зависимости от заявленных требований необходимо установить рычаг в оптимальное положение. Рекомендуется отлаживать систему подачи горючего в зависимости от температурных перепадов. Это обеспечит не только более стабильную работу системы подогрева, но и значительно уменьшит затраты на заправку.
Важно! В случае мойки авто или попадания воды в воздушный вентилятор требуется удалить ее путем включения насосного агрегата в положение III на время до 3 минут
Проверка работоспособности
- Проверить наличие незамерзающей жидкости в системе охлаждения мотора
- Диагностика герметичности соединительных узлов
- Диагностика электронагревателя
- Прокачать топливной системы вручную
- Запустить ПЖД КамАЗа в действие на 15-20 секунд
- Диагностика подтекания топлива, наличия открытого пламени
Предпусковой подогреватель двигателя ПЖД-30 является необходимым прибором не только для комфортного и быстрого запуска двигателя автомобиля, но и для экономии топлива при прогреве кабины и топливной системы, увеличения сроков службы и износа деталей, доступность прибора (изготовление в РФ), демократичная цена.
Запуск оборудования
Некоторые владельцы транспортных средств не в полной мере представляют себе механизм запуска устройства. В действительности, сделать это очень просто:
- Запустить деактиватор аккумулятора. Первый шаг выполняется легко и практически не требует специализированной подготовки. В то же время, если вы не уверены в возможности самостоятельного выполнения процедуры, лучше доверить работу профессионалам.
- Заполнить бак веществом, которое соответствует стандартам Евро-4.
- Убедиться в исправности аппарата с помощью насоса. Данная процедура также легко выполняется самостоятельно, но только в том случае, если автолюбитель изначально имеет необходимые навыки.
- Установить рычаг поджигателя в третье положение.
- Включить электрическую систему подогрева оборудования.
- Определите температуру. Если температура ниже -40 градусов, установите 60 секунд. Если температура за окном опустилась ниже -50 градусов, время увеличивается до 90 секунд.
- Установить рычаг поджигателя в первое положение.
- Дождаться появление гула при удержании рукоятки. Такое положение характеризуется началом реакции по воспламенению горючего вещества.
- Опустить рукоятку.
Если реакция оказалась неудачной, следует перевести рычаг в нулевое положение. Подождите минуту и попробуйте снова. Если второй раз запуск также оказался неудачным, следует отправиться на станцию технического обслуживания автомобиля чтобы определить причину.
По гулу можно выявить наличие проблем с подогревателем. Если звук ровный, значит все в порядке. Наличие характерных нарушений в гуле говорит о необходимости провести дополнительную проверку поджигателя. Доверять эту работу следует специалистам.
Описание прибора
Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.
Комплектация ПЖД 14ТС-10
Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.
С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.
Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.
