Расшифровка кодов ошибок в отопительных котлах вайлант

Последовательность ввода в эксплуатацию котлов Vaillant

• перед заполнением требуется тщательно промыть систему отопления (крупные частицы, оставшиеся после монтажных работ могут повредить исполнительные механизмы)
• проверить состояние автоматического воздухоотводчика на циркуляционном насосе, если он закрыт – отвернуть на 1-2 оборота
• запорные вентили на радиаторах отопления или термоголовки должны быть полностью открыты
• заполнить систему отопления до давления не ниже 1 бара (как правило, 1.3 – 1.5 бара)
• включить котел и проверить давление, при необходимости еще подпитать систему
• обязательно проверить дефлектором газа наличие утечек
• Vaillant требует заполнять систему подготовленной водой жесткостью не более 20 единиц по немецкой системе исчисления и запрещает добавление в систему антифриза или ингибиторов коррозии.

После того, как система заполнена, необходимо выполнить программу удаления воздуха P0, при которой будет работать только насос в специально предусмотренном режиме, и удаляться лишний воздух из контура отопления и ГВС

Варианты решения:

• Неполадки в электросети котла: перезагружаем котел — на панели газовых котлов Vaillant имеется соответствующая кнопка (перечеркнутый символ язычка пламени или обозначение RESET).
• Осмотр отсечного клапана: данный элемент защиты устанавливается на газовой трубе и блокирует ее при кратковременном пропадании напряжения. В быту используются приборы типа «нормально замкнутые»: при срабатывании клапана взвести вручную. «Голубое топливо» станет поступать к котлу Вайлант, ошибка f29 исчезнет.
• Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Проверка канала притока воздуха:

— при заборе воздуха из помещения нужно обеспечить интенсивный приток при любых условиях.

— при выводе канала наружу проверяется оголовок и для предотвращения попадания в котел пыли, мелкого мусора на трубу ставится сетка.

Если ошибка появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок.

— Канал удаления конденсата: для нормальной работы котла Вайлант скопившуюся жидкость нужно периодически сливать.

Неисправны датчик ионизации и/или электрод: если розжиг котла происходит и проходит искра, котел зажигается и тухнет — это значит что электрод контроля пламени (датчик ионизации) «не видит» пламя.

Часто электроды загрязняются копотью и пригоревшей пылью и часто достаточно протереть пальцами, и работа котла восстанавливается. Если электрод давно не обслуживался, нужно почистить его кончики абразивной шкуркой с минимальным зерном.

Засорен/не исправен газовый клапан: cамостоятельно разобрать его несложно, но крайне не желательно так как:

— На разъемах Vaillant миниатюрные защелки. Пользователи их часто ломают при демонтаже клапана из котла.

— На шток наносится специальная смазка. Какая именно – вопрос далеко не праздный.

— Можно сбить настройку арматуры Vaillant по давлению газа на входе в горелку котла.

Неисправность катушки модуляции/трансформатора розжига: о ее исправности можно судить по отсутствию при розжиге искры между электродами и горелкой. При наличии опыта нужно прозвонить мультиметром обмотки на предмет выявления обрыва.

Неисправность электронный платы: зайти в меню и посмотреть на дисплее символику: литера S и цифры.

Произвести осмотр платы на предмет повреждений (окисление, темные участки, влага, характерный запах сгоревших дорожек и модулей, убрать излишки пыли), все операции с платой необходимо проводить в антистатических перчатках.

Вероятные причины ошибки

Протечка

При ошибке f22 о серьезном дефекте речь не идет. Но если спустя некоторое время после заполнения системы теплоносителем давление падает, вывод однозначный: в контуре появилась микротрещина, через которую медленно и непрерывно утекает жидкость. Проблемный участок может находиться на магистрали (радиаторы, соединения труб, расширительный бак) или в котле Вайлант. Выявить дефект сложно по той причине, что капельки воды с нагретой поверхности интенсивно испаряются, а не стекают вниз, образуя лужицы. И если в системе теплоноситель хорошего качества, следов в виде разводов в районе микротрещины не остается.

Как поступить. Выждать, пока температура труб не сравняется с комнатной. Испарения уже не будет, и по пятнам на полу, путем обхода дома определяется место протечки. Чем заделать микротрещину, решить несложно (пайка, «холодная» сварка, высокотемпературный герметик).

Скопление воздуха

При работе котла газообразование в контуре идет непрерывно. И чем выше режим Вайлант, тем быстрее. При нормально функционирующих воздухоотводчиках пузырьки удаляются автоматически. Некорректная работа прибора приводит к образованию пузыря, затрудняющего циркуляцию жидкости, инициирующего сухой ход перекачивающего устройства. Результат один – ошибка f22 котла Вайлант.

Сбросьте воздух в системе отопления

Как поступить. Стравить воздух, причем везде, где возможно. Надеяться на клапана не стоит, так как любой из них может отказать. Причин много: ослабление пружины, загрязнение канала, но образование скопления пузырьков неизбежно. Это относится и к насосу котла Вайлант. На торцевой части корпуса прибора стоит заглушка. Отвернуть шайбу до появления струйки воды, предварительно подставив ванночку. Теплоноситель сливается до тех пор, пока не пойдет чистая жидкость, без воздушных пузырьков. Принятыми мерами ошибка f22 устраняется.

Поверните шайбу для стравки воздуха с циркуляционного насоса Vaillant

Насос котла

22-й код неисправности Вайлант – свидетельство некорректной работы перекачивающего устройства. После стравливания воздуха ошибка вызывается проблемой с самим насосом.

Что устраняется самостоятельно

• Загрязнение крыльчатки. Механическая чистка, промывка – и ошибка f22 исчезнет.
• Ненадежный контакт. Подгорание, окисление ламелей приводит к нестабильности напряжения питания. Отсюда и сбои в работе насоса. Проверить, почистить, произвести плотное соединение несложно.

Некорректное функционирование помпы вызывается и иными причинами деформация вала или крыльчатки, разрушение подшипника, загрязнение внутреннего канала удаления воздуха. Ремонт насоса котла Вайлант нецелесообразен. И не только по причине поиска детали, необходимости разборки прибора: вал в розницу не продается, нужно заказывать. Нюанс в том, что придется выполнять центровку, а она требует опыта и времени.

Рекомендация при  подозрениях на внутренний дефект установить новое перекачивающее устройство. Цена от 9 700 рублей, работа выполняется без обращения к профессионалу.

Электронная плата

Она – вероятная причина ошибки f22. Чтобы не тратить время, нужно зайти в меню (алгоритм указан в инструкции на Вайлант) и посмотреть на дисплее символику: литера S и цифры. По данному коду сотрудник сервисной организации, учитывая модель котла, даст рекомендации по телефону или примет заявку. Если остановка агрегата произошла по этой причине, прибывший мастер заменит плату.

Оригинал статьи размещен на сайте fixbroken.ru

Отличия настенных газовых котлов Vaillant atmoTEC и turboTEC

Котлы серии atmo и turbo фактически отличаются способом удаления продуктов горения газа. В первом случае газы удаляются естественным путем, во втором – принудительно с помощью вентилятора (турбины).

В маркировке котлов присутствуют и другие буквенные обозначения: pro и plus, VUW и VU. Иногда возникает необходимость понимать, какая конкретно версия котла установлена. Модель Pro — это упрощенная (эконом) версия котлов, поставляются только в двухконтурном исполнении.

Из различий Pro от Plus:

• отсутствие функции горячего старта (система Aqua-Comfort);
• меньшего размера вторичный теплообменник (на 13 пластин вместо 19);
• ручное регулирование циркуляционного насоса;
• открытая передняя панель с дисплеем меньшего размера.

Одноконтурный котел маркируется символами VU, двухконтурный VUW.

Функционально котлы с открытой камерой сгорания отличаются наличием специальных датчиков AtmoGuard в системе дымоудаления и стабилизатора тяги, т.к. попадание продуктов сгорания в помещение недопустимо. Контроль очень прост: датчик температуры расположен в пространстве между стабилизатором тяги и камерой сгорания и, например, при опрокидывании тяги дымовые газы непременно изменят его температуру, что сразу зафиксирует плата управления и остановит котел через 2 минуты. Газовые котлы с открытой камерой сгорания, несмотря на все защиты, признаны в Евросоюзе небезопасными и запрещены к эксплуатации.

В котле с закрытой камерой используется сборник отходящих газов, которые принудительно удаляются вентилятором (дымососом) и наличие тяги контролируются специальными устройствами (например, Вентури или трубкой Пито).

Диагностика Vaillant

Датчик ионизации

Если розжиг происходит (есть искра), но через короткое время появляется ошибка f28 и работа котла Вайлант блокируется, электрод «не видит» пламени.

• Сигнальные цепи. Возможен обрыв провода, замыкание на корпус – такие дефекты несложно обнаружить визуально. Следует проверить и надежность контакта в месте присоединения в электронной плате Vaillant. Окисление ламели штекера, неплотная посадка в разъеме приводят к разрыву сигнальной цепи и появлению кода неисправности f28.
• Электрод (расположен с левой стороны сборки). Его загрязнение копотью, пригоревшей пылью – еще одна наиболее вероятная причина ошибки f28 Vaillant. Иногда достаточно протереть пальцами, и работа котла восстанавливается. Если электрод давно не обслуживался, нужно почистить кончик проволоки мелким абразивом (шлифовальной шкуркой 00).

Сгоревший электрод розжига котла Vaillant

Новый электрод розжига котла Vaillant

Система розжига

О ее исправности можно судить по искре между электродами запальника. При нормальном состоянии присоединенных проводов, целостности корпуса сборки (отсутствие трещин определяется визуально) причина ошибки f28 котла Vaillant – в трансформаторе. Нужно сделать прозвонку его обмотки на предмет выявления обрыва: мультиметр должен показать ∞.

Расположение катушки в котле Vaillant

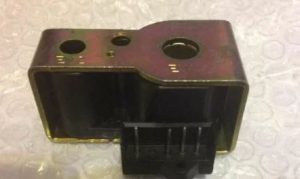

Катушка модуляции к газовому клапану котла Vaillant

Газовый клапан

Самостоятельно разобрать его несложно: понадобится ключ «звездочка». После демонтажа шагового двигателя и снятия колпачка виден шток. Он «отвечает» за перемещение мембраны, регулирующей подачу газа к горелке котла Вайлант. В процессе работы он загрязняется, и наслоения мешают его свободному ходу. Достаточно промыть в любой жидкости на спиртовой основе, поставить на место и выполнить сборку в обратном порядке.

Газовый клапан котла Vaillant

Расположение основных агрегатов в котле Vaillant

Это теория, а на практике все гораздо сложнее. В чем «подводные камни»?

• На разъемах Vaillant миниатюрные защелки. Пользователи их часто ломают при демонтаже клапана из котла.
• На шток наносится специальная смазка. Какая именно – вопрос далеко не праздный.
• Можно сбить настройку арматуры Vaillant по давлению газа на входе в горелку котла.
• Самостоятельное обслуживание клапана устранит ошибку f28, но где гарантия, что после установки узла на место не будет утечки газа? Сразу же она не обнаружится, и если котел Вайлант смонтирован в отдельном помещении, к чему может привести накопление «голубого топлива» в закрытом пространстве комнаты, комментировать не нужно. Есть над чем подумать даже тем, кто привык экономить на всем, даже на личной безопасности.

Полезные советы

• В любом населенном пункте имеется несколько организаций, специализирующихся на обслуживании/ремонте отопительного оборудования. Если самостоятельно не удается устранить ошибку газового котла, выбирать нужно сервис, аттестованный производителем Vaillant. В нем есть все необходимое для диагностики агрегата: методические указания, схемы, соответствующие приборы, запасные части (причем по заводской цене). Вызов сотрудника мастерской «широкого профиля» чреват затяжкой ремонта по времени, да и стоимость работ окажется намного выше.
• Газовые котлы Вайлант чувствительны к «сюрпризам» питающей сети. Но приобретение стабилизатора полностью проблему не решает. Для частного сектора, тем более загородных объектов целесообразно делать подключение Vaillant через ИБП. Блок многофункционален, так как в нем, кроме схемы стабилизации, имеется зарядное устройство и группа АКБ. При обрыве на линии, в случае отказа резервного генератора или трудностей с его запуском в период холодов он обеспечит функционирование котла Вайлант в течение нескольких часов.
• После устранения ошибки f28 рекомендуется сразу же почистить нижнюю часть корпуса теплообменника и камеру Vaillant. Пылесос и зубная щеточка – это все, что понадобится. В процессе эксплуатации отопительного оборудования внутри котла накапливается пыль, снижается эффективность теплообмена, отток горячего воздуха ухудшается. В результате возрастает расход газа (а это увеличение трат на обогрев объекта) и риск температурной деформации электронной платы (банальный перегрев).

Оригинал статьи размещен на сайте fixbroken.ru

VALIANT (Вайлант) — Ошибка F.28: Блокировка розжига котла.

Причины и варианты решения:

Неполадки в электросети котла: перезагружаем котел — на панели газовых котлов Vaillant имеется соответствующая кнопка (перечеркнутый символ язычка пламени или обозначение RESET).

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Засорен/не исправен газовый клапан: cамостоятельно разобрать его несложно, но крайне не желательно так как:

1. На разъемах Vaillant миниатюрные защелки. Пользователи их часто ломают при демонтаже клапана из котла.
2. На шток наносится специальная смазка. Какая именно – вопрос далеко не праздный.
3. Можно сбить настройку арматуры Vaillant по давлению газа на входе в горелку котла.

Но если Вы все же решились, то после демонтажа шагового двигателя и снятия колпачка виден шток, который отвечает за перемещение мембраны, регулирующей подачу газа к горелке котла Вайлант. В процессе работы он загрязняется, и наслоения мешают его свободному ходу. Достаточно промыть в любой жидкости на спиртовой основе, поставить на место и выполнить сборку в обратном порядке.

Неисправны датчик ионизации и/или электрод: если розжиг котла происходит и проходит искра, котел зажигается и тухнет — это значит что электрод контроля пламени (датчик ионизации) «не видит» пламя.

В зависимости от типа котла электрод ионизации стоит отдельно или уже в связке с электродом розжига.

Часто электроды загрязняются копотью и пригоревшей пылью и часто достаточно протереть пальцами, и работа котла восстанавливается. Если электрод давно не обслуживался, нужно почистить его кончики абразивной шкуркой с минимальным зерном.

Неисправность катушки модуляции/трансформатора розжига: о ее исправности можно судить по отсутствию при розжиге искры между электродами и горелкой. При наличии опыта нужно прозвонить мультиметром обмотки на предмет выявления обрыва.

Наиболее распространенные проблемы с оборудованием

F20F22/23/24(F10|F11) – перегрев.

Ошибки возникают при снижении объема теплоносителя в системе, резком повышении температуры, ее запредельной разницей на выходе и входе в Вайлант.

Рекомендация: залить в контур воду, доведя давление до нормы (2±0,5 бар). Произвести сброс и пустить котел. Повторное появление ошибки – свидетельство неполадки.

Вероятные причины

1. Протечка. Автономный контур – система замкнутая и закрытая: естественное испарение жидкости исключено. Убыль теплоносителя возможна только при механических повреждениях или нарушении герметичности. Проблемный участок трассы (прибор) найти несложно осмотром дома по признакам сырости, пятнам и разводам. Протечка редко возникает в самом котле Вайлант: чаще в местах соединения труб или радиаторах отопления.

2. Снижение скорости циркуляции. Теплоноситель перемещается медленнее, а горелка котла функционирует в заданном режиме. Отсюда перегрев и ошибка Вайлант. В чем причина?

Теплоообменник

Труба

• Воздушная пробка. Определить и нивелировать такую проблему проще всего. Нужно проверить все радиаторы на степень нагрева: резкий перепад температуры на отдельных участках контура укажет на «виновника». Даже если стоят автоматические клапана, следует стравить вручную – они нередко отказывают при некачественной водоподготовке.
• Насос. Ошибка перегрева котла вызывается остановкой прибора или снижением числа оборотов вала.

Насос котла Vaillant

• В первую очередь проверяется питающее напряжение и выставленная скорость. Некорректная работа насоса Вайлант может быть следствием отложения солей на крыльчатке. Нужно демонтировать перекачивающее устройство, произвести частичную разборку и промыть. После пуска котла ошибка перегрева исчезает.
• Теплообменник. Образование наслоений в его полости – одна из вероятных причин. Постепенное уменьшение диаметра канала негативно сказывается на циркуляции жидкости, отсюда перегрев котла Вайлант и ошибка.

Рекомендация: если на объекте имеется альтернативный источник тепла, прибор нужно снять и передать на сервисное обслуживание. Самостоятельная чистка неэффективна, и после пуска котел Вайлант может через месяц-полтора снова встать. Качественное ТО подразумевает заполнение полости теплообменного прибора агрессивной жидкостью, выдержкой не менее суток с последующей промывкой под напором. На месте этого не выполнить.

F26(F07) – проблема с газовой арматурой.

Следует убедиться в целостности проводов и надежности контактов. Самостоятельно менять нецелесообразно – необходимо еще и грамотно настроить.

F27– ошибка симуляции пламени.

Вероятная причина – датчик ионизации: замыкание проводов, загрязнение электрода, сырость. Если котел длительное время простаивал, нужно снять кожух и просушить (направленной струей теплого воздуха).

F28 (F04) – неудачный розжиг.

Причин появления такой ошибки много. Самостоятельно можно проверить лишь поступление газа на горелку котла, его давление, надежность сигнальных цепей и заземления. Остальные дефекты – в счетчике, магистральном фильтре, арматуре Вайлант, трансформаторе, электронной плате – должен определять специалист.

F29 – сбои котла, проблема с повторным розжигом.

Вероятные причины ошибки при автономной газификации: поломка редуктора, оледенение, выработка СУГ. Остальные неисправности идентичны F28, самостоятельно не определить.

F33(F05) – некорректная работа вентилятора.

Ошибка вызывается его поломкой, отказом реле протока, неисправностью в электронном модуле котла. Если питающая и сигнальная линии не повреждены, нужно обратиться к специалисту.

Вероятные причины

• Нестабильное давление в магистрали.
• Подсос воздуха. Если Вайлант работает на СУГ от баллонной группы, проверить все соединения.
• Проблема с датчиком ионизации котла. Его загрязнение может быть причиной ошибки F68: очистить от нагара.

Газовый клапан котла Vaillant засорен

Мусор в газовом клапане

Все остальное связано с некорректной работой газовой арматуры, горелки котла. Форсунки можно обслужить самостоятельно: пылесос, зубная щетка. Если и после этого ошибка Вайлант не пропадает, вызывать мастера.

Расшифровка ошибки

В инструкции производителя Vaillant с ее трактовкой некоторая путаница. Относительно ошибки f75 сказано, что ее причинами могут стать неисправный датчик давления или циркуляционный насос. Одновременно в той же таблице обозначены коды f73 и f74. Первый указывает на проблему в сигнальной цепи реле протока (замыкание, обрыв провода, плохой контакт), второй – на поломку самого датчика.

Давление воды воздействует на мембрану датчика, которая при изменении давления изменят ход.

Особенность электронной схемы Vaillant в том, что она не просто контролирует работу насоса, но и момент выхода его на режим. Этим немецкие агрегаты отличаются от котлов других марок. Если за 20 секунд после пуска не происходит скачка давления в системе на величину 50 бар (то есть нормальной циркуляции жидкости), автоматика расценивает это как неисправность перекачивающего прибора и выдает ошибку f75, по которой котел Вайлант блокируется.

Первые шаги

Сброс. Делается кнопкой на панели котла Vaillant или отключением/включением питания. Ошибка f75, вызванная скачком напряжения, исчезает.

Элементы управления котлом Vaillant TEC pro-turbo8. Кнопка „Устранение сбоев” для сброса определенных сбоев.

• Подпитка контура отопления. При давлении в системе ниже критического значения высвечивается код неисправности f22. Но если уровень теплоносителя «на грани» (минимально допустимый), при вступлении насоса в работу перепада в 50 бар не будет. Следовательно, появится ошибка f75.
• Стравливание воздуха. При накоплении пузырьков в теплоносителе канал не блокируется, но скорость циркуляции снижается. Это влияет на корректность работы реле протока, которое и выдает на электронную плату соответствующий сигнал. А уже она формирует ошибку f75 и останавливает котел Vaillant. В моделях серии TEC предусмотрена специальная программа обезвоздушнивания (P.0): после ее запуска код неисправности пропадает.

Практические рекомендации

• Котел Vaillant следует включать в сеть не напрямую, а через ИБП. Блок – это комплексное устройство, состоящее из группы аккумуляторов, схем их заряда и стабилизации напряжения. Даже при отключении ЛЭП, поломке резервного электрогенератора отопительная установка продолжит функционировать несколько часов (зависит от общей емкости АКБ).
• «Слабое звено» датчиков давления любого импортного котла, и Vaillant не исключение – чувствительный элемент (мембрана). Зарубежные разработчики ориентируются на своего покупателя, не учитывая нашу специфику. Это касается качества воды, заполняющей отопительный контур. Со временем при повышенной жесткости теплоносителя РТИ становится «дубовой» и теряет чувствительность к изменению напора циркулирующей жидкости. По факту датчик (реле протока) исправен, но ошибка котла f75 периодически появляется. Причина – мембрана не реагирует на незначительное изменение давления.

Целесообразно заказать и установить в котел Vaillant немецкий датчик новой модификации (артикул 0020023721). Цена достаточно высокая (в пределах 11500 рублей), зато гарантия на него 5 лет, а проблема с появлением ошибки f75 из-за «капризов» реле протока будет решена навсегда. Оно сделано так, что замусоривание исключено: особый материал мембраны, полимерное заполнение пустот в корпусе датчика.

Оригинал статьи размещен на сайте fixbroken.ru
