Описание способов бурения скважины для воды

Особенности установки обсадных труб

После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.

Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.

Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки

Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.

Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.

Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.

Способы бурения скважины?

Выбор способа, который бы помог добраться до нужного водоноса, зависит, в первую очередь, от глубины залегания и особенностей грунтов. Выбирать же придется среди таких методов бурения:

• шнековый;
• роторный;
• ударно-канатный;
• ручной.

Каждый из перечисленных способов имеет преимущества, однако не всякий поможет добраться до глубоких пластов водных запасов. На какую глубину бурения можно рассчитывать, используя обозначенные виды бурения скважин, поговорим далее.

Бурение шнеком

Шнековая проходка скважины самая простая из применяемых механизированных технологий. Бурение происходит с помощью вращения винтоподобного приспособления, которое сначала разрыхляет грунт, врезаясь в него, а затем поднимает его к устью скважины. Бурить таким способом можно на глубину до 80 м при ширине колодца от 10 до 60 см.

Преимущество шнекового бурения в простоте технологии и ее сравнительно невысокой стоимости. В регионах с сухими и не твердыми грунтами такой способ бурения скважин предпочтительнее других, если бурить до верховодки или «на песок». Есть возможность достать шнеком до известняка, если он залегает не глубоко.

Роторные бурильные установки

Роботу роторного бура можно сравнить с действием строительного перфоратора. Порода разбивается за счет вращения рабочей части и удара, который обеспечивает гидравлический механизм. Разрушенный грунт выводится на поверхность благодаря непрерывной промывке ствола глинистым раствором. Различают такие виды промывки:

• прямая;
• обратная.

Прямая промывка легче осуществима технически. При этом раствор подается в ствол и выходит к устью по затрубному пространству (между обсадными трубами и краем пробуренного ствола).

Обратная промывка сложнее технологически, однако дает лучшее вскрытие водоносного пласта и больший дебет скважины при последующей эксплуатации. Промывная жидкость заливается в затрубное пространство, после чего откачивается насосным оборудованием вместе с разрушенной в процессе бурения породой.

Роторное бурение самое технически сложное и дорогостоящее из применяемых методов, но незаменимо при желании достичь глубоких артезианских водоносов, особенно на сложных для проходки грунтах. Глубина бурения ротором достигает 300м, что позволяет вскрыть любые глубокорасположенные артезианские пласты. Еще одним преимуществом метода является высокая скорость проходки ствола.

Ударно-канатное бурение

К новым способам проходки ствола ударно-канатный метод не отнесешь, так как он является одним из первых, что применялся механизировано еще в начале прошлого века. Несмотря на то, что технология во многом не совершенна, она применима до сих пор ввиду своей простоты и хорошего качества изготовленной скважины.

Бурить грунт таким методом приходится долго. Суть проходки ствола в том, что с высоты падает тяжелый, зауженный снизу цилиндрический предмет (стакан) и за счет этого разбивает грунт. Выборка разрушенной породы происходит тем же стаканом, устроенным так, что грунт заходит в его полости и поднимается наверх вместе со снарядом. Подъем стакана происходит с помощью троса и лебедки, что установлена на треноге, или другом надежном каркасе, возвышающимся над уровнем почвы.

Для разрушения твердых пород, встречающихся на пути проходки ствола, используется ударная штанга, что бьет по стакану сверху, многократно умножая усилие. Часто для этих же целей дополнительно используется наконечник, выполняющий функцию долота.

Несмотря на трудоемкость ударно-канатного способа бурения, технология имеет и ряд преимуществ, главное из которых, — качественное вскрытие водоносного пласта с минимальным его загрязнением. Второй несомненный плюс, — технологическая простота, благодаря чему этот способ бурения скважин многие домовладельцы, как показывает опыт, с успехом применяют при устройстве неглубоких колодцев своими руками.

Как чаще всего бурят своими руками?

С учетом того, что ручное бурение является очень трудоемким, на изготовление глубокой скважины рассчитывать не приходится. Опыт свидетельствует о том, что бурить глубже 10 м своими руками даже с несколькими помощниками тяжело физически, и на это уходит слишком много время.

Для самостоятельной проходки ствола обычно применяется ручной бур, что, по сути, является укороченным шнеком (принцип воздействия на грунт тот же). Вращение бура происходит за счет ворота, находящегося над поверхностью. При заглублении для соединения шнека и ворота используются соединительные штанги.

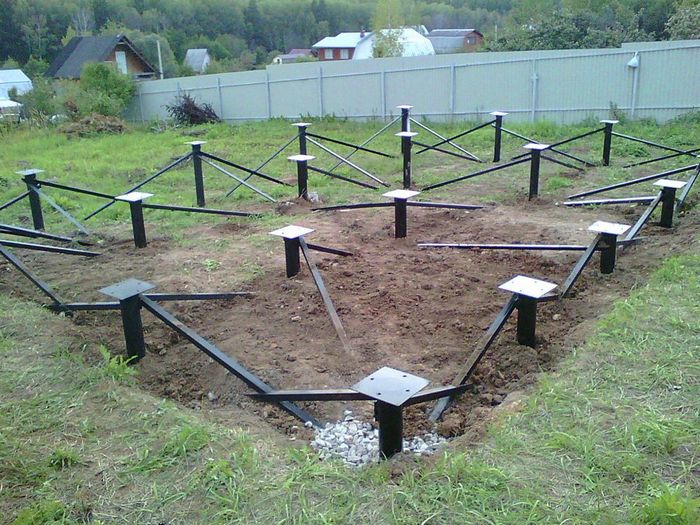

Виды буровых опор

Фундамент на сваях значительно отличается от других видов оснований: линейных, монолитных и остальных массивных фундаментов.

Если такие конструкции способны передавать нагрузку по периметру здания или по всей площади (в случае с монолитами), то сваи передают нагрузку непосредственно в месте опоры и на боковые поверхности скважин.

В зависимости от того, какая именно часть несёт основную нагрузку, различают два вида опор:

1. Свая-стойка. Такая конструкция опирается на твёрдый слой почвы, нагрузка передаётся грунту в месте опоры.
2. Висячая свая. Этот вид выдерживает нагрузку благодаря окружающей её почве.

Большая часть оснований изготавливаются из висячих буронабивных свай, так как твёрдый слой почвы располагается на большой глубине.

По технологии изготовления опоры бывают двух видов:

1. Буронабивные. В пробуренную скважину устанавливается каркас из арматуры и слоями по 30 см заливается бетон при помощи рукава с выпуском воздуха и уплотнения.
2. Буроинъекционные. Отличается от первого вида способом бетонирования. Раствор закладывается посредством полого шнека под давлением.

Внимания заслуживает технология бурения скважин для фундамента с применением обсадной трубы. Такой способ изготовления свай используется на небольших площадях и на плывущем грунте. Обсадная труба сдерживает давление земли, не позволяя ей двигаться и осыпаться.

По мере углубления скважины труба устанавливается секциями, сваренными между собой или скреплёнными специальными зажимами. По окончании процесса она демонтируется или остаётся на месте, заполняется бетонным раствором и после затвердения становится монолитной опорой.

Трубы для обсадки изготавливаются из таких материалов:

• легированная сталь;
• пластик;
• полипропилен;
• асбестоцемент.

Роторное бурение

Буровое долото

Для бурения таким способом используется непрерывно вращающееся долото и глинистый промывочный раствор. Долото разбивает породы, в том числе и скальные, на мелкие фрагменты, а раствор выносит эти куски грунта на поверхность.

Чтобы бурение было эффективным, требуется грязевой насос. Он будет перекачивать глинистый раствор и обеспечит его непрерывное поступление.

При роторном бурении может применяться обратная промывка. Она позволяет ускорять процесс. Водоносный пласт достигается гораздо быстрее и качественнее. При обратной промывке раствор подается в затрубное пространство, а возвращается по трубе.

У метода роторного бурения имеется несколько преимуществ. Помимо того, что этим способом можно бурить скальные породы, следует отметить более высокую скорость прохождения. Несколько ниже стоимость работ.

Среди недостатков метода отмечают сложности работы в холодное время года. Требуется утепление системы циркуляции промывочной жидкости. Пробу с водоносного слоя можно снять только после обсадки и пуска скважины. Известковые пласты загрязняются глиной и водой раствора.

Оборудование

Шнековые установки для бурения скважин разделяются на три типа:

• ручные;
• легкие передвижные;
• тяжелые передвижные.

Они предназначаются для разных задач однако работают по одному принципу.

Ручные установки

Основное достоинство таких моделей это легкий вес и компактность. Многие модели оснащаются мотором, что значительно облегчается процесс сверления отверстий в земле.

Основные характеристики ручных моделей:

• компактность;
• небольшой вес – максимальная масса установки достигает 200 кг, средняя же весит до 50-80 кг;
• используются для бурения питьевых скважин, а также других строительных работ.

Легкие самоходные установки

Это более мощные агрегаты, которые устанавливаются на базу грузовых автомобилей. Благодаря этому облегчается их транспортировка. Кроме того, они могут использовать шасси автомобиля в качестве платформы для бурения.

Особенности:

• вес установок может достигать 1 тонны;
• легкость передвижения;
• высокая производительность.

Естественно, такие агрегаты выигрывают  ручных, однако это уже промышленное оборудование.

Тяжелые установки

Они также монтируются на базе шасси тяжелого грузового транспорта. Однако в отличие от легких, они представляют собой уже буровой комплекс, т.к. интегрированы с системами автомобиля.

Особенности:

• управление установкой с автомобиля;
• возможность бурения скважин больших диаметров и глубин;
• автономная работа – не требуется подключение дополнительного оборудования.

Таким образом, установки для этого типа бурения довольно широко представлены на строительном рынке. И позволяют выполнять разные типы работ, а также ориентированы на все группы потребителей – от домовладельцев до крупных промышленных предприятий.

Буровые установки ЛБУ

Одна из самых популярных передвижных установок для шнекового бурения это модель ЛБУ 50. Она ставится на шасси таких грузовых машин:

Установка ЛБУ

Машина может осуществлять разные типы работ:

• шнековое бурение;
• ударно-канатное;
• с промывкой;
• с продувкой;
• колонковое.

Таким образом, она достаточно универсальна и может применяться на различных видах почв. Также, в процессе бурения станками типа лбу, можно устанавливаться обсадные трубы.

Основные характеристики:

• относится к классу самоходных установок;
• максимальный диаметр скважины – 850 мм;
• максимальная глубина проходки – 200 м;
• глубина бурения шнеками – 50 м.

В базовой комплектации установка оснащена всеми необходимыми элементами для проведения бурильных работ.

Установка СО-2

Это еще одна популярная промышленная модель. Шнековое бурение скважин станками типа со 2 применяется в основном для обустройства свай. Основой для установки служат подъемные краны, либо экскаваторы.

Основные характеристики модели:

• возможность расширять основание скважины;
• максимальная глубина бурения – 30 метров;
• максимальный диаметр – 60 см;
• тип бурения – шнековый.

Установка СО-2

Стоимость оборудования

Средняя цена бурильного оборудования может варьироваться от нескольких тысяч рублей до миллионов. Это обусловлено тем, что на рынке представлено множество моделей, ориентированных на разных потребителей.

Например:

• установка ЛБУ-50 – средняя стоимость в зависимости от базы и комплектации варьируется от 3-х до 4-х миллионов рублей;
• малогабаритные установки значительно дешевле. Например, модель УКБ-12/25 стоит около 200 тысяч, а ПМ-23 в районе 100 тысяч;
• комплекты для ручного бурения обойдутся еще дешевле – средняя стоимость будет в пределах 20-30 тысяч;
• простой шнековый бур можно приобрести за 2-3 тысячи.

Метод комбинированного бурения

Этот вид бурения скважин предполагает использование всех способов бурения с целью создания скважины. Главным достоинством комбинированного способа является правильное использование при создании скважины каждого применяемого метода, необходимого в случае прохождения определенных грунтовых слоев.

Поверхностные грунтовые слои различны по своему качественному составу; для создания неглубоких скважин применяется именно комбинированный способ. Глубина скважин в среднем достигает 40-50 метров. Для их бурения создаются специальные транспортируемые автономные установки, сочетающие в себе несколько методов.

Проведение разведки, требующее создания более глубоких скважин, сопровождается бескерновым и колонковым способами бурения. В ходе этого слои грунта, не несущие информативных данных, проходят с применением бескернового метода. При достижении необходимого слоя бурение продолжается уже колонковым способом.

Комбинированный метод бурения используется в основном при создании глубоких нефтяных и газовых скважин. Вязкопластичный грунт преодолевается посредством роторного способа бурения, а скальные слои – с применением турбированных и электрических буров.

Роторное бурение грунтов

Роторный способ изначально пришел из нефтяной промышленности. Сегодня его используют довольно часто. В основе бурильного процесса лежит вращение бурильного инструмента ротором.

Раствор также может подаваться к нему, в результате чего разрушенная порода будет удаляться через обратную промывку.

Преимущества роторного метода:

• Высокая скорость бурильных работ;
• Минимальная металлоемкость скважин;
• Возможность бурения различных типов грунта.

Роторное бурение должны выполнять профессионалы с помощью специального оборудования

К недостаткам стоит отнести обязательную разглинизацию водоносного горизонта. Это необходимо для того, что был хороший дебит воды. Также бурильные работы трудно проводить в зимнее время из-за минусовых температур.
