Биогазовая установка для частного дома купить цена

Биогазовая установка для дома компании HomeBioGas

Разработанная израильской компанией HomeBioGas биогазовая установка по выработке газа в домашних условиях, при своих скромных габаритах (123 х 165 х 100 см) и массой не более 40 кг может обеспечить работу одной плиточной горелки на максимальном огне в течение часа.

Homebiogas — биогазовая установка Израильской компании

Кроме того, эта установка вырабатывает до 8 литров жидких удобрений в сутки при максимальной загрузке танка (6 кг).

По подсчетам в год одно небольшое агрохозяйство при помощи этой установки способно переработать около тонны органических отходов. Правда установка рассчитана на работу при среднесуточной температуре от +20оС. Я же, хочу рассказать, как создать домашнюю биогазовую установку прекрасно работающую в климатической зоне центральной России. В принципе в ней ничего особо сложного нет.

Кто эксплуатирует оборудование

Малые биогазовые установки пригодятся в современных хозяйствах сельского жителя. Более крупные устройства используют серьезные скотоводы, где невозможно существовать без агрегатов, которые производят нужные энергетические виды.

Биогазовый реактор

Обоснованием установки на подворье частного дома или большого хозяйства служит скопление органики, так как любому оборудованию необходимо питание для работы.

Мир борется за экологию окружающей среды, наиболее приемлемым средством для этого являются сооружения биогазовых сооружений, они отдают чистые вещества и потребляют альтернативное топливо. На этом основании устройства получили востребованность в хозяйствах нашей страны и зарубежом.

Сравнение биогаза с другими источниками энергии

При сравнении производства биогаза, служащего топливом для получения различных видов энергии, с другими видами получения альтернативной энергии, как то, солнечные электростанции и ветровые генераторы, то видно, что данные установки, обладают одним преимуществом, это способность работать, вне зависимости от внешних факторов (погода, сезонность и т.д.) в круглосуточном и круглогодичном циклах.
Еще один аспект использования биогазовых установок, как то, возможность использовать в полном объеме установленную мощность агрегатов, сопоставляет их с традиционными устройствами получения энергии (нефть, газ и т.д.) и гарантирует их использование в ближайшей и долгосрочной перспективах.

Внутренняя энергия 1,0 м3 биогаза, сопоставима с:

1. 0,6 м3 природного газа;
2. 0,74 л нефти;
3. 0,65 л дизельного топлива;
4. 0,48 л бензина.

При сжигании 1,0 м3 биогаза выделяется 9,0 кВт тепловой энергии, что позволяет произвести до 1,5 кВт электрической энергии или обогреть помещение площадью до 80,0 м2 в течение нескольких часов.

Характеристики горючести биогаза и прочих горючих газов несколько разняться, для сравнения они приведены в ниже следующей таблице:

Биогаз – это альтернативный вид топлива, постепенно завоевывающий рынок возобновляемых источников энергии в разных странах и на разных континентах нашей планеты.

Домашняя биогазовая станция

Если обладатели установки хотят, чтобы она каждые сутки приносила по 0,7-0,9 м3 биогаза (вполне хватит на приготовления пищи для двух человек), то поступать нужно следующим образом.

1. Загрузить камеру брожения объемом 1 м3 мелконарезанными и разведенными в воде органическими отходами (напомню – фруктовые и овощные очистки) в весовых соотношениях 1 : 10 – 1 : 5.
2. Герметично закрыть ее и обеспечить подачу постоянной температуры от +25 до +30оС.

Для поддержания в камере постоянной температуры, через нее необходимо пропустить змеевик с горячей водой, прогреваемой посредством газа, вырабатываемого этой же установкой. На линии газопровода нужно установить два крана: один у газовой плиты, другой – на выходе из реактора.

На заметку: а вот наш смекалистый сельский народ уже давно задумывается, а некоторые и воплотили в жизнь, получение газа для отопления дома из собственных каловых масс — то бишь совмещают септик с биогазовой установкой. Если хорошо порыться в интернете, можно схемы даже найти.

Газосборник либо газгольдер – второй по значимости, после бродильни, элемент биогазовой установки. Он представляет из себя два стальных сосуда (один из которых перевернут вверх дном), беспрепятственно входящих друг в друга. Во внешний сосуд заливается вода, образуя гидравлический затвор для биогаза, поступающего в полость перевернутого сосуда. Кольцевой зазор между стенками сосудов примерно 50 мм. Объединить оба резервуара можно при помощи трубок диаметром ½ дюйма. Такой же газопровод забирает газ из перевернутого сосуда и доставляет метан к обычной газовой плите. Снаружи газгольдер рекомендуется обложить утепленным шатром.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

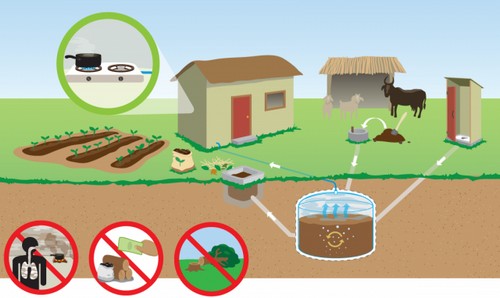

Принципиальная схема биогазовой установки работающей на навозе

Но зимнее время можно использовать с пользой — для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

Поделитесь

• 31
  Поделились

Главная » Тепло дома » Биогазовая установка своими руками для газификации дома

Статья размещена 4 года назад от Вадим Глуховченко

«Живу в городе Шатура Московской области. С детства был «повернут» на строительстве. Освоил множество профессий, в т.ч. плотника-бетонщика, каменщика-строителя, мебельщика. Полученным опытом делюсь на этом блоге.»

Как это функционирует

Работоспособность агрегатов основана на принципе воздействия бактериальных образований различной природы на органику, вызывающих брожение. Эти процессы происходят внутри реактора. От разложения одних продуктов получается другое вещество, в его состав входят:

• метан
• углекислый газ
• примеси аммиака, сероводорода, азота

Принцип работы состоит из следующих действий:

• в накопительную ёмкость подают сырьё
• материал разбивается, насосами, транспортерами перемещается в кислототенк, в этой ёмкости биомасса подвергается дополнительному подогреву
• прочный, кислотостойкий, плотно закрытый реактор производит приём подготовленного сырья, чтобы создался биогаз

В реактор устанавливают приспособления для обеспечения дополнительного подогрева, в пределах +40 град., перемешивания веществ, создают им подходящие условия, ускоряющие процессы распада и брожения, от чего образуется конечный продукт. Скорость переработки зависит от мощности сооружения и вида отходов.

Принцип работы

В процессе:

• накопление газа осуществляется в газгольдерах, их монтируют как отдельный элемент или соединяют совместно с корпусом
• ёмкость реактора собирает удобрения, после окончания процедуры разложения передаёт для применения
• в резервуаре газгольдера создаётся достаточное давление, чтобы переместить газ в очистительную систему, в этом виде он будет применен потребителем в различных сферах деятельности
• использование по назначению приобретают вещества для удобрений после разделения их на составляющие в жидком или твердом виде, и перемещения в накопительную часть

Принятие решения начать строительство должно сопровождаться учетом условий, при которых биогазовые установки работают с необходимой эффективностью.

Биогазовая установка для частного дома

В связи с тем, что в личном подсобном хозяйстве, количество образующихся органических отходов и продуктов деревообработки и переработки сельскохозяйственных культур, ограничено, то в качестве основного и единственного источника энергии, вне зависимости от направленности (тепловая, электрическая, газ), биогазовые установки рассматривать не целесообразно.

К тому же, необходимо учитывать, что при работе подобных устройств, выделяется целая группа прочих газов (сероводород, аммиак и т.д.), которым свойственен специфический неприятный запах, что требует выполнять монтаж установки на некотором удалении от жилых помещений.

Конструктивно, подобная установка может выглядеть следующим образом:

• Главный элемент — это реактор, в качестве которого выступает емкость, соответствующая объемами сырья. Емкость может быть установлена в различном исполнении (подземная, наземная и частично заглубленная конструкция).
• В емкости должны быть предусмотрены загрузочный люк, отводная труба или штуцер для отвода газа, люк для удаления переработанного сырья (может совмещаться с загрузочным) и механизм перемешивания, при необходимости. Монтируемые узлы и элементы должны герметично закрываться и держать определенное давление.
• К штуцеру отводной трубы подсоединяется отводящий трубопровод, на котором устанавливается запорный вентиль и манометр, для контроля за давлением получаемого газа.
• При необходимости, может быть установлен электрический привод на мешалке установки, а также насос и транспортер в системах подачи сырья.

Средние цены

В настоящее время, биогазовые установки изготавливаются рядом отечественных и зарубежных компаний.

Наиболее популярны среди различных групп пользователей, следующие модели, это:

• Мини биогазовая установка БУГ-М, производства Россия. В комплект установки входит оборудование емкостью 1,0 м3 (100 л) перерабатываемого сырья и выходом готового продукта в виде биогаза в объеме 1,0 м3/сутки и удобрения – 100 л/сутки.
  Стоимость комплекта – от 170000,00 рублей.
• Биогазовая установка «BioMash-20», производство Россия.

Объем перерабатываемого сырья составляет 700,0 кг/сутки, при этом выход готового продукта составляет:

1. Электрической энергии – до 20,0 кВт/час;
2. Тепловой энергии – до 2,4 Гкал/сутки.
   Данная модель может быть использована на животноводческих фермах по содержанию до 12 голов крупного рогатого скота, 250 свиней или до 1200 птиц, различных видов. Стоимость комплекта оборудования – от 2000000,00 рублей.

Биогазовые комплексы различной производительности, компании Rucons Gobal UG (Германия).
Все оборудование изготавливается из нержавеющей стали и монтируется в отдельных технологических модулях (ферментация, смешивание, брожение, автоматика и управление и т.д.).
Стоимость комплекта, в зависимости от производительности — от 2500000,00 рублей.

Биогазовые установки для дома – купить или же сделать самому?

Если крупные фермеры могут себе позволить купить биогазовую установку созданную в промышленных условиях, то мелкие предприятия, а уж тем более частные домовладельцы скорее смогут не купить, а смонтировать своими руками менее мощные установки, функционирующие по тому же методу, из подручного материала. Но сперва необходимо понять, каких именно размеров, а главное какого типа установку вы хотите получить на своем участке.

Схема установки для получения биогаза для предприятий, ферм

Типов установок, как и видов брожения органических веществ всего два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в этот момент выделяется большое количество тепловой энергии – бродящая биомасса сильно нагревается.

При анаэробном брожении 60-70 % углерода превращается в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана хорошо подходит обычная газовая конфорка.

Биогазовый заводик у колхозного амбара

Аэробный метод получения энергии легче и проще анаэробного. Он не требует производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, например, представила компактную установку по добыванию биогаза, функционирующую исключительно на фруктовых и овощных очистках.

Принцип действия

Принцип работы подобный устройств основан на брожении и разложении органических отходов сельскохозяйственных и иных производств, осуществляемом в реакторе биогазовой установки, под воздействием особых гидролизных, кислотообразующих и метанобразующих бактерий. В результате разложения сырья получается биогаз, состоящий из смеси метана, углекислого газа и примесей прочих газов (аммиак, сероводород, азот и т.д.).

Работа биогазовой установки осуществляется следующим образом:

• Продукты жизнедеятельности сельскохозяйственных животных (навоз), отходы пищевых и иных производств (лесопереработка), поступают в накопительные емкости;
• При использовании сырья, требующего измельчения, выполняется и эта операция, после чего подготовленное сырье, путем устройства насосов, транспортеров (для твердых видов сырья), поступает в переходную емкость (на схеме кислототенк), где происходит дополнительный подогрев биомассы;
• Подготовленное сырье поступает в биореактор, который должен быть прочным, кислотостойким и герметично закрытым, что определяет процесс производства биогаза;
• Для создания оптимальных условий для разложения подготовленного сырья и ускорения процесса брожения, в реакторе, как правило, монтируются устройства, обеспечивающие его дополнительный нагрев и перемешивание продуктов разложения;
• Оптимальный температурный режим, для работы биорекатора — +40,0 *С;
• В результате разложения и брожения, через определенные промежуток времени, который зависит от исходного сырья и технических возможностей конкретной установки, образуется биогаз и биоудобрения;
• Биогаз накапливается в газгольдере, который может быть отдельно стоящим от биореактора, или смонтирован в едином корпусе с ним;
• Биоудобрения накапливаются в емкости самого биореактора и после завершения процесса брожения убираются для дальнейшего использования;
• Биогаз, под давлением, создаваемом в газгольдере, поступает в систему очистки, после чего используется потребителями для получения электрической, тепловой энергии и для бытового потребления;
• Биоудобрения поступают в емкость накопитель, затем путем сепарации, разделяются на твердые и жидкие, после чего используются по прямому назначению.

Биогаз из органических отходов

Получение биогаза из отходов относится к экологически чистому виду топлива. По своим характеристикам он практически ни в чем не уступает природному газу. Вот только извлекается не из земли, а путем брожения органических отходов.

Представить технологию извлечения биогаза можно следующим образом: в специальном сборнике, именуемом биореактором, осуществляется процесс переработки и брожения отходов. В результате этого совершается выделение смеси газов, состоящей из 60 % метана, 35 % — углекислого газа и оставшиеся 5 % — прочих газообразных веществ. Добытый газ постоянно отводится из биореактора и после очистки используется в бытовых целях.

Схема принципа действия биогазовой установки

Отработанные отходы, превратившиеся в первосортное удобрение, периодически извлекаются и вывозятся на поля.

На заметку: исследования показали, что поле обработанное удобрениями, перебродившими анаэробным методом дает урожай на 20-30 % больше, нежели поле удобренное обычным способом.

Плюсы и минусы

Топливо, получаемое в биогазовых установках (биогаз), является возобновляемым и альтернативным традиционным, источником энергии.

Использование подобных агрегатов позволяет добиться положительных результатов в различных составляющих их применения, это:

• Экологическая – при устройстве подобных установок вблизи предприятий, являющихся поставщиками сырья, уменьшается защитная санитарная зона вокруг них. Снижаются выбросы вредных веществ в атмосферу.
• Энергетическая – имея доступное сырье по минимальным ценам, а иногда и без таковой (бесплатно), в результате потребитель получает различные виды энергии и топлива с низкой себестоимостью.
• Экономическая – монтаж биогазовых установок позволяет избежать строительства очистных сооружений и заградительных устройств (растекание навоза на животноводческих комплексах), и затрат по утилизации мусора.

Достоинствами подобных агрегатов, также являются:

1. Доступность различного вида сырья.
2. Неисчерпаемость сырьевой базы, обеспеченная ростом сельскохозяйственного производства и объемов продукции пищевой отрасли.
3. Обеспечивает утилизацию отходов жизнедеятельности животных и органического мусора.

Недостатками являются:

1. Являясь экологически чистым видом топлива, биогаз, тем не менее, при сжигании, выделяет определенное количество вредных веществ в атмосферу.
2. Территориальная зависимость места размещения установки от района нахождения источников сырья (крупные животноводческие комплексы, перерабатывающие предприятия и объекты сельскохозяйственного производства).
3. Высокая стоимость комплекта оборудования и соответственно продолжительные сроки его окупаемости.

Как сделать своими руками

Умея работать с различным ручным инструментом, имея навыки сантехнических и сварочных работ, а также свободное время и желание, можно изготовить биогазовую установку малой мощности своими руками.

Работы выполняются в соответствии с ниже приведенной схемой и в следующей последовательности:

1. Монтируется корпус реактора, в котором будет происходить брожение. Для этого используется металлическая емкость или сооружается бетонная конструкция (№1 на схеме), произвольной формы.
2. В верхней части реактора изготавливается крышка (№3 на схеме), а в боковых стенках – отверстия для загрузки сырья (№2 на схеме) и выгрузки переработанного материала (№% на схеме). Крышка и отверстия должны быть герметичны по отношению к окружающей среде.
3. Отдельно устанавливается газгольдер, устройство, служащее накопителем биогаза (№4 на схеме).
4. От газгольдера до места потребления монтируется трубопровод (№6 на схеме), с устройством вентилей и элементов защиты (клапана и задвижки).

Представление о сооружении

Биогазовые установки для дома, возможно, когда-то полностью заменят сельскому жителю дорогостоящие источники энергии. Экономические катаклизмы, требуют от разработчиков оборудования для сельского хозяйства, производить аналоги природных ресурсов в виде подручного сырья для снижения затрат на обслуживание частного подворья, фермерства.

Цели фермеров различные – одни получают дешевую энергию другим важно с помощью небольшой мини установки переработать отходы жизнедеятельности:

• крупнорогатого скота
• свинарника
• домашней птицы

В результате работы получают биоудобрения и собственный энергетический источник. К тому же в хозяйствах приходится избавляться от различного скопления бытового мусора в этом им помогает удобное, универсальное сооружение, которое отдает вместо ненужных полезные продукты.
