Основные характеристики и принцип работы системы САБК

Автоматика безопасности газового котла САБК – это система, призванная обеспечить безопасную, эффективную и экономную работу оборудования. Система пневматическая и от сети электроэнергии не зависит, устанавливают её на энергонезависимые конструкции. Примечательно, что система может работать не только на газовых котлах, но и на приборах, работающих на твёрдом топливе и на комбинированных котлах.

Работа системы безопасности газовой автоматики опирается на показатели датчиков: температуры теплоносителя, топки; наличия тяги; давления газа. Система учитывает любое изменение значений, их отклонение от нормы.

Автоматика САБК состоит из следующих элементов:

• регулятор давления газа;
• датчики: тяги, горения, температуры, давления, термопары, манометра и др.;
• блокирующий подачу топлива элемент;
• газогорелочная конструкция;
• блок управления, контролирующий и направляющий работу системы отопления.

Чтобы разобраться с принципом работы, необходимо заодно краткое ознакомление с основными деталями системы. Итак, на блоке управления есть ручка, при повороте которой рычажной механизм оказывает давление на газовый клапан. В результате включения в работу газового клапана запускается горелка. После в работу включаются датчики системы, снимающие показания температуры, тяги и прочих рабочих значений.

Каждый датчик тут же реагирует на изменения и отклонения от нормы своих показателей. Например, датчик тяги – это пластина, которая при понижении показателей тяги, соответственно, повышении температуры в камере, деформируясь, давит на клапан, закрывающий подачу газа. Таким же образом действует датчик температуры. Как видите, автоматизация котлов даёт возможность не контролировать работу приборов ежечасно, полагаясь на автономную работу системы.

Все работы по подключению, настройке и профилактическому осмотру производит лишь специалист, имеющий соответствующую квалификацию.

Автоматика для газовых котлов отопления

Автоматика для газовых котлов отопления – это и блок управления, и сопутствующие элементы, которые контролируют работоспособность котла, предупреждая утечку и возможный из-за неё взрыв. Автоматика осуществляет контроль подачи топлива и отключения, розжига пламени, за стабильностью и равномерностью давления.

Основные рабочие узлы в устройстве автоматики газового котла:

• Датчики контроля присутствия газа и силы нагрева отопительной системы.
• Газовые клапаны.
• Блок управления с микропроцессором.
• Система безопасности.

Рабочие функции системы можно менять в зависимости от выбранного устройства. Новые усовершенствованные регуляторы управляют процессом работы котла в полном объёме. Есть модели, способные корректировать силу нагрева, учитывая погодные условия. Также большинство моделей автоматики для газовых котлов оснащены блоком управления, равномерно распределяющим потоки тепла на несколько систем отопления.

Первые отопительные котлы были выпущены в 1894 году компанией «Вайлант». Основатель компании Йохан Вайлант талантливый инженер и предприимчивый бизнесмен жил в Германии, в городе Ремшайд. Официальный запуск компании – 1874 год.

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕНекоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:• винт настройки минимального расхода газа 3 (рис. A)• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)Если нет, выполните монтаж следующим образом:• проверьте правильность кода комплектующей детали• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)• вставьте комплектующие и полностью заверните.Затяжные моменты:— винты настройки 7Нм— регулятор давления: 1НмПодсоединение газаИспользуйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелкивывод 8 (рис. D)Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕПосле завершения работ проверьте соединения на герметичность

Настройка максимального и минимального расхода газаЭти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.ПРЕДУПРЕЖДЕНИЕПосле полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газаПолностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давленияПолностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газаМедленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелкуПри повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕПосле завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

Автоматика 630 EUROSIT

Автоматика для котлов 630 eurosit. Настройка и регулировка автоматики 630 eurosit своими руками в домашних условиях.

Основные виды и преимущества автоматических устройств для газовых котлов отопления

Сегодня есть два вида автоматических устройств для отопительных котлов: энергозависимые и энергонезависимые. Какая лучше из двух групп автоматикадля газового котла, рассмотрим подробно.

…

Энергонезависимые

К этой группе относят механические устройства контроля рабочих процессов внутри котла. Преимущества данной группы:

• эти приборы имеют более низкую цену;
• ручная настройка не представляет сложности в управлении прибора;
• блоки прибора полностью автономны и не зависят от электроэнергии.

Принцип ручной настройки: на датчике температурной шкалы устанавливается стрелка на нужную температуру. После включения котла в рабочий режим включается терморегулятор, контролирующий заданную температуру. Термопара, представляющая собой преобразователь, измеряющий рабочую температуру, – это два металлических стержня (сплав железа и никеля), реагирующие на изменение температуры. В зависимости от значения температуры стержень либо уменьшается, либо увеличивается. Поскольку стержень соединён с клапаном, тот под влиянием стержня, соответственно, увеличивает или уменьшает подачу топлива на горелку.

К современным механическим блокам автоматики добавлены два датчика: тяги и пламени.

Электронные устройства

Энергозависимое устройство – это электронный прибор, регулирующий подачу газа с помощью крана. Каковы функции этого вида автоматики на котёл газовый:

• закрывать и открывать кран подачи газа;
• задавать автоматический режим котла;
• осуществлять контроль за работой горелки с помощью датчика температуры;
• в случае неординарной ситуации или запрограммированной остановки останавливать работу котла;
• визуально демонстрировать работу котла, температуру воды и прочее.

В самых современных электронных приборах функции расширены, к ним добавлены:

…

• управление и контроль за работой насоса;
• защита отопительной системы от низких температур;
• защита отопительной системы в случае поломки клапана;
• самостоятельная диагностика и выявление дефектов отдельных элементов устройства.

Благодаря такому новаторству присутствует гарантия бесперебойной работы котла с соблюдением режимов и температур. А система диагностирования неисправностей поможет сохранить прибор рабочим гораздо дольше, ведь предупредить легче, чем сделать капремонт. Это веские доводы при вопросе: какая автоматика лучше для газовых котлов.

Для предотвращения каких-либо проблем при отключении электричества или перепадах в сети, можно подстраховать себя, установив стабилизатор и источник бесперебойного питания.

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

• регулировка ограничения расхода газовой среды;
• установка расхода газа пилотной горелке;
• управление подачей газа на главную горелку;
• регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Рекомендации по настройке автоматики Eurosit 630

После установки автоматики Eurosit 630 ее нужно настроить. Какие трудности и подводные камни вас ждут в этой статье

Source: progazosnabgenie.ru

Популярные производители оборудования САБК для газовых котлов

Автоматические системы безопасности представлены на рынке в широком ассортименте, поговорим о самых популярных из них.

Первый автоматический поплавковый регулятор изобрёл в 1765 году русский изобретатель, инженер-механик Н. И. Ползунов. Регулятор применили в паровом котле поршневой машины механического завода в г. Барнауле, прибор поддерживал заданный уровень воды.

«Вакула»

Автоматическое устройство «Вакула» имеет в составе конструкции газовый клапан Евросит 630. В зависимости от цифровой маркировки прибора меняются некоторые его параметры, например, у прибора «Вакула 20» цифровой индекс означает мощность.

Основные характеристики «Вакулы»:

• запальная горелка включается в работу благодаря пьезоэлектрической детали;
• диапазон регулируемой температуры – от 40 до 90 градусов;
• регулируется основной газовый поток и подача газа в запальную горелку;
• при снижении давления топлива устройство не прекращает работу;
• автоматическое выключение устройства при экстремальных ситуациях (отключение газа, проблемы с тягой и др.).

«Арбат»

Устройство «Арбат» может применяться в газовых котлах и печах с газовыми горелками.

Преимущества данного устройства:

• поддержка температуры воды в пределах от 42 до 92 градусов;
• перекрытие подачи газа на запальник, если пламя отсутствует до 60 секунд;
• автоматическое отключение работы горелки при отсутствии подачи топлива;
• при отсутствии разрежения в дымоходе до 60 секунд автоматическое отключение подачи газа;
• возможность перекрыть поток газа на основную горелку во время розжига запальной.

Некоторые возможности для газовых котлов с мощностью до 50 кВт:

• прибор энергонезависим;
• если пламя пилотной горелки угасло, в дымоходе нет разрежения или отсутствует подача топлива, основная горелка отключается;
• расположение прибора в помещении не играет роли для работоспособности, данная автоматика подходит для напольных газовых котлов отопления;
• прибор имеет несколько диапазонов настроек, может работать на сжиженном газе.

«Орион»

Наиболее используемый прибор «Орион 20», в его комплектацию входят электрический датчик тяги и пьезоэлектрический розжиг.
Возможности и особенности «Ориона»:

• при погасшей горелке или отсутствии тяги – подача газа отключается;
• есть функция незамедлительного прекращения подачи газа в котёл;
• понижение температуры провоцирует самостоятельное возобновление работы главной горелки;
• способность автоматического перехода в режим уменьшения пламени при достижении заданной температуры воды.

Honeywell

Автоматика германского производства Honeywell является одним из первых брендов автоматизации котлов. Функции, выполняемые прибором:

• поддержка температуры в диапазоне от 40 до 90 градусов автоматически;
• автоматическая остановка работы котла при отсутствии подачи топлива;
• отключение подачи топлива автоматически при отсутствии пламени на горелке.

Данные системы имеют достаточно высокую стоимость и такую же высокую репутацию. В устройстве чаще всего используется клапан Евросит, приборы рассчитаны на разные слои населения: есть устройства эконом-класса, есть – премиум-класса.

САБК

Автоматика САБК производимая в Ульяновске, Россия, имеет четыре уровня защиты при экстремальных ситуациях, а именно:

• выключение газового устройства при отсутствии подачи газа;
• прекращение подачи газа, если отсутствует пламя горелки;
• прекращение подачи газа, если нет тяги;
• уменьшение подачи газа и пламени при перегреве воды.

Устройство удобно устанавливать в любом выбранном месте, а также в нём есть встроенный стабилизатор давления, позволяющий более точно регулировать работу газогорелочного прибора.

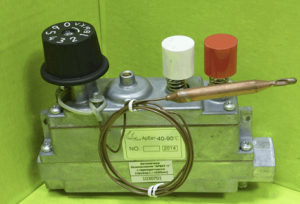

Принцип работы газового клапана Евросит 630

Евросит 630 – прибор, регулирующий подачу топлива, имеющий модуляционный термостат и функцию полного включения основной горелки. Клапан на газовый котел Евросит 630 – энергонезависимый прибор, что позволяет работу котла на сжиженном газе или от газгольдера. Устройство бывает различных модификаций, используется практически на любом оборудовании, потребляющем газ.

Любое газогорелочное устройство с автоматикой, снабжённое клапаном EUROSIT запускается в работу ручным способом. Рассмотрим принцип работы устройства. До начала работы топливная система закрыта электромагнитным клапаном. Нажимаем на шайбу-регулятор, клапан открывается, и топливные камеры заполняются газом, по малому топливопроводу газ поднимается к запальнику.

Далее, не отпуская шайбу, включаем пьезокнопку и поджигаем запальник. Запальник нагревает за 10-30 секунд термочувствительный элемент, который даёт напряжение, способное удерживать электроклапан открытым. Шайбу после этого можно отпустить, повернуть до нужного значения и открыть топливу путь к горелке. Горелка в устройстве самостоятельно зажигается от запальника.

Газовые горелки с автоматикой для котлов отопления далее автономно поддерживают заданную температуру, и вмешательство человека не нужно. Безопасность работы такой горелки обеспечена за счёт совмещения конструкции сжигания газа с вентилятором.

Принцип работы прибора Евросит 630 представлен в этом видео:
