Устройство и схема электрического проточного водонагревателя

Содержание:

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров
Характеристики и виды
Что необходимо знать о бойлерах Аристон
Как включить бойлер Термекс?
Выбор режима нагрева
Где и как устанавливать
Монтаж
Виды
Особенности водонагревателей Thermex
Водонагреватель Термекс 50 литров

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров

Управление прибором осуществляется посредством панели управления, которая располагается на лицевой стороне. Такое управление может быть как механическим, так и сенсорным, в зависимости от выбранной модели.

В процессе пользования водонагревателем Термекс, настройка температуры осуществляется:

Если в процессе эксплуатации водонагревателя сработает система автоматического выключения, то необходимо по истечении времени включить прибор соответствующей клавишей. Если прибор после включения снова отключается, то здесь не обойтись без привлечения специалиста в этом деле. Ни в коем случае не пытайтесь самостоятельно вскрывать или ремонтировать устройство, так как отремонтировать его можно только имея специальные инструменты и профессиональные навыки.

Если в холодное время года водонагреватель длительное время не используется, рекомендуется его отключить и слить воду с внутреннего бака устройства, дабы избежать замерзания и повреждения водонагревательного прибора.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Что необходимо знать о бойлерах Аристон

Основная функция водонагревателей Аристон – обеспечение домов, квартир, дачей, коттеджей горячим водоснабжением для хозяйственных целей. Чтобы электрический водонагреватель прослужил долго и качественно, были соблюдены следующие характеристики:

внутренний бак создан из высококачественного антикоррозийного материала – нержавеющей стали, внутренние стены водонагревательного бака со специальным покрытием от образования налета;
ТЭН высокой эффективности с надежной изоляцией;
внутренние рассекатели, которые не смешивают холодную воду с нагретой;
интеллектуальная система управления;
защита от перегрева с помощью датчиков контроля;
качественная теплоизоляция позволяет сохранять температуру воды долгое время;
наличие профессионального антибактериального покрытия;
простота использования.

Следует отметить, что инструкции к моделям водонагревателей отличающиеся лишь системой разного объема одной серии практически идентичны. Различают два типа нагревателей по принципу действия: проточные (теплообменник нагревает температуру мгновенно, как только вы открыли кран) и накопительные (вода набирается в бак и после нагревается). Накопительные водонагреватели, или бойлеры, имеют компактный резервуар, рассчитанный на разный объем – 30, 50, 80, 100 литров. Бойлеры бывают прямого нагрева (сами нагревают воду с помощью газа или электроэнергии) и косвенного (такие приборы расположены возле теплообменника, например, котла).

Установка устройства должна производиться специалистом, иначе ваша техника лишится права на гарантийное обслуживание. После установки электрического водонагревателя проверьте следующее:

Нет ли протечек воды: для этого отключаем водонагреватель от сети и включаем наполнение холодной водой;
При этом включаем также кран горячей воды, чтобы увидеть, когда бойлер полностью заполнится. Как только потекла теплая вода с крана, значит, бойлер полностью заполнился водой. Закройте кран и проверьте сам бойлер, не капает ли из соединений.
Только после того, как вы убедитесь, что нет протечки, вставляйте вилку водонагревателя в сеть и выбирайте нужный режим нагрева.

Об установке электрического водонагревателя Аристон по инструкции

Перед установкой водонагревателя убедитесь, что проводка выдержит добавленную мощность

Особенно важно, чтобы розетка, к которой вы собираетесь присоединить устройство, была заземлена и лишена контакта с водой. Питание к водонагревателю должно идти от щитка по отдельному кабелю

Выбирая место для установки электроводонагревателя, учитывайте его вес вместе с водой в трехкратном размере и прочность стен.

Для крепления необходимы крюки размером не менее 15 мм. Устанавливать водонагреватель рекомендуется в непосредственной близости от сместителя, что также снизит теплопотери при подаче воды к точке разбора. Расстояние от потолка не менее 10 см, пространство около прибора – в радиусе не менее 50 см для проведения технических работ.

В каких условиях нельзя устанавливать прибор

исключить попадание водяных брызг

При слабом давлении воды, необходимо устанавливать максимальный температурный режим, иначе прибор может вообще не включиться.

Детали только фирменной марки

Все детали водонагревателя, при первой установке должны быть исправными. Особенно это касается предохранительного клапана. Если будут заметны повреждения, деталь следует заменить на аналогичную. Ни в коем случае не используйте переходники или удлинители, не заменяйте вилку водонагревателя на другую. Отдельная электролиния для питания бойлера обязательна. Если будет поврежден сетевой шнур электропитания, замените его на аналогичный.

При отключении электронагревателя используйте двухполюстный выключатель, зазор между разомкнутыми контактами – от 3 мм

Также обратите внимание на то, что трубы к которым будут присоединены патрубки водонагревателя, выдержали температуру превыше 80 градусов по Цельсию и максимальное рабочее давление

Меры предосторожности

Если вы знаете, что некоторое время не будете пользоваться прибором, просто слейте всю воду с него. Для этого отключите питание прибора, закройте вентиль подачи холодной воды у водонагреватель, и откройте кран горячей воды на сместителе. Откройте сливной кран тройника. Магниевый анод, который со временем израсходуется, следует заменить аналогичным. Первый запуск прибора следует проводить строго по инструкции.

Как включить бойлер Термекс?

Понятно, что перед включением и эксплуатацией водонагревателя его нужно установить как положено, а затем подключить к электрической и водопроводной домовой сети. Выбрав место, где будет стоять бойлер, туда следует провести 2 трубопровода для горячей и холодной воды, а также проложить надежную проводку и поставить розетку с заземляющим контактом. Розетку следует расположить таким образом, чтобы в случае какой-либо аварии вода не могла на нее попасть, то есть, немного в стороне от прибора.

Для подвешивания бойлера на стену необходимо приобрести комплект крепежных средств, а для присоединения к водопроводной сети следующую арматуру:

кран шаровой – 2 шт.;
тройник – 1 шт.;
предохранительный клапан – 1 шт. (если отсутствует в комплекте агрегата).

После того как аппарат закреплен на стену, следует осуществить подключение водонагревателя Термекс в соответствии со стандартной схемой:

Если вы подобрали в дом подогреватель воды Термекс проточного типа, то схема присоединения к водопроводу выглядит следующим образом:

Прежде чем пользоваться бойлером, требуется заполнить его водой, включать прибор «на сухую» не допускается. Для этого на ближайшем смесителе открывается вентиль горячей воды, а потом – отсекающие шаровые краны в обвязке водонагревателя. Когда из смесителя побежит вода, его нужно перекрыть, вставить вилку в розетку и сделать пробное включение прибора. Эту операцию мы описывать здесь не будем, поскольку управление каждой модели имеет отличия, а их всего 70. О том, как правильно производится включение, гласит инструкция для бойлера, у каждой модификации своя.

Выбор режима нагрева

Это действие зависит только от предпочтений пользователя, регуляция температуры должна быть на сенсорном экране у новых моделей и на термометре — у старых.

Чаще всего люди нагревают воду до 40. Но есть несколько советов, которые пригодятся для всех:

При 30-40 градусах очень активны бактерии. Их такие условия обитания очень устраивают, а гибель при таких низких температурах не наступает.
Самый оптимальный вариант — 50. В таком температурном режиме накипь не будет образовываться внутри механизма, и он прослужит намного дольше. К тому же плесень и грибок не будут вас беспокоить.
Раз в 2 недели нужно использовать максимальный температурный режим на несколько часов. Это нужно для убийства бактерий. Вода не должна отравлять организм.
Многие пользователи выключают нагреватель на ночь, а на утро используют только холодную воду. Чаще всего это делается в целях экономии, но никак не влияет на общие суммы электроэнергии в квартире. Максимум 50-100 рублей ради экономии и утреннего морозного душа.

Где и как устанавливать

технических характеристиках, комплектации

Сам монтаж можно осуществить самостоятельно, но при некоторых неполадках возможна утрата срока гарантии прибора. Поэтому лучше всего установку поручить профессионалам, которые уже имели дело с аппаратами, произведенными Thermex.

В комплект водонагревателей Термекс уже входят специальные кронштейны, на которые крепится бак. Стена, к которой будет прикручен бойлер, должна быть достаточно прочной и выдерживать вес емкости.

Внизу пол должен быть оборудован таким образом, чтобы попавшая вода отводилась в канализацию. В некоторых случаях можно поставить специальный поддон, но тоже с возможностью отвода жидкости.

Стоит большое внимание уделить розетке, через которую будет осуществляться питание прибора. Она должна быть заземлена

Подойдет трехжильный кабель с сечением не менее 6 квадратных миллиметров для водонагревателя 100 литров. Давление в водопроводе не должно превышать 0,6 МПа.

Монтаж

Накопительная конструкция

Выполнить работы по установке может любой хозяин. К каждому водонагревателю прилагается инструкция по эксплуатации и подключению.

Способы

Существуют две схемы подключения: временный и стационарный. В первом случае к системе водопровода подключается тройник, а к нему – водонагреватель. Отдельный тройник устанавливается на трубах с холодной и горячей водой. Для экстренного отключения воды монтируются запорные краны.

Стационарный тип подключения подразумевает устройство параллельной системы забора воды. Патрубки ввода воды подключаются в трубах ХВС, а вывода — к ГВС.

Для проверки герметичности соединений хозяева включают все подключенные к водонагревателю сантехнические приборы на максимальную мощность и наблюдают за системой. Если протечек не обнаружено, изделие готово к эксплуатации.

Виды креплений

Накопительные плоские электрические водонагреватели Термекс устанавливаются на пол или на стену. Способ крепления зависит от модели. Напольный вариант самый простой в исполнении. Достаточно лишь поставить прибор на место и подключить к водопроводу.

Существует 2 вида настенных креплений: вертикальные и горизонтальные. Выбор одного из них зависит от типа конструкции. Перед подключением в руководстве по эксплуатации прибора необходимо узнать важную информацию:

количество точек крепления;
вид элементов крепежа;
схему подключения к водопроводной системе;
электросхему.

Вся информация содержится на страницах инструкции по эксплуатации. После окончательного выбора места расположения прибора можно приступать к подключению.

Алгоритм подключения

Перед подключением необходимо спланировать расположение водонагревателя в бойлерной или на кухне. После этого начинается процесс монтажа:

Водонагреватель закрепляется на стене.
Выполняется подключение к водопроводной сети, проверка герметичности.
Оборудование подключается к электросети.

Для обеспечения безопасности перед началом работ нужно проверить существующие трубы и в случае необходимости заменить их.

Виды

Водонагреватели Thermex объемом 50 литров представлены широким ассортиментом.

Проточные – это малогабаритные бойлеры, которые устанавливаются в местах, где недостаточно места для монтажа больших водонагревателей. Достоинство — быстрый нагрев воды. Недостаток нельзя использовать в помещениях с несколькими точками водозабора. Они применяются для небольшого потребления горячей воды, к примеру, для мытья посуды.
Накопительные нагреватели защищены от воздействия коррозии и накипи, что увеличивает срок эксплуатации прибора. Это обеспечивается специальным материалом – стеклофарфором, из которого выполняются внутренние поверхности водонагревательных устройств. Для поддержания температуры горячей воды используется полиуретановая пена, которая предотвращает охлаждение воды более чем на два градуса в час.

Устройство имеет магнитные аноды для защиты от агрессивного воздействия накипи, что позволяет увеличить срок службы оборудования.

Проточный

Накопительный

Рекомендуется менять накопительные нагреватели раз в 6 или 12 месяцев. Основное отличие накопительного оборудования от проточного состоит в том, что во внутренней части резервуара располагается ТЭН, который необходим для нагрева поступающей жидкости до необходимой температуры. В течение всего срока использования вода будет одинаковой температуры.

Преимущество — возможность использования оборудования для нескольких точек водозабора в одном помещении.

Проточный

Накопительный

Flat Plus имеет плоскую форму белого цвета, оснащен эргономичным электронным блоком с дисплеем, показывающим температуру нагрева.

Характеристики:

мощность – 2 кВт;
внутренний резервуар – нержавеющая сталь;
корпус – пластик;
автоматическая очистка и слив воды;
время нагрева воды – 80 минут.

Champion ER выпускается в белом цвете, корпус изготовлен из металла и оснащен креплениями для вертикальной установки на поверхности. Достоинства — небольшие габариты, простой и быстрый монтаж благодаря нижней подводке трубопроводов. Внутренние поверхности модели защищены стеклофарфоровой пленкой, которая предотвращает попадание влаги и агрессивных сред внутрь оборудования. Пенополиуретановый вкладыш обеспечивает стабильную температуру на протяжении длительного времени. Скорость подачи жидкости — до 2 л/мин. Наличие обратного клапана позволяет защитить трубчатый нагревательный элемент.

Praktik

Diamond Touch – горизонтальное нагревательное оборудование в стиле минимализма с геометрическими формами. Два резервуара обеспечивают плоский дизайн накопительного оборудования. Швы резервуаров подвергаются сварке для защиты от разгерметизации. Электрическая система имеет функцию самодиагностики, регулировки режима подачи жидкости и уровня нагрева. Вся информация о неисправности выводится на экран.

Praktik имеет круглую форму, сделан из нержавеющей стали. Прибор обладает небольшими размерами, его можно установить в малогабаритных квартирах. Он имеет . Благодаря сварке швов обеспечивается герметичность швов и устойчивость к коррозионному воздействию. Внутренние поверхности водонагревателя покрываются теплоизолирующим слоем. Мощность аппарата — 2,5 кВт.

Diamond Touch

Особенности водонагревателей Thermex

Водонагреватель Tthermex ER 80 V

Водонагреватель Tthermex ER 80 V — это надежный источник горячей воды. Электрический накопительный бойлер выполняет нагрев заранее, у жильцов в любой момент есть возможность воспользоваться горячей водой. Для повышенной безопасности прибор оснащен системой экстренного отключения.

Конструкция

Накопительный электрический водонагреватель простой конструкции позволяет быстро выполнять диагностику и вовремя устранить неисправности. Устройство состоит из нескольких частей:

Холодная вода поступает в прибор через специальный патрубок, расположенный в нижней части прибора. Он подключается к системе холодного водоснабжения (ХВС) в квартире или к трубе, идущей от скважины в частном доме. Труба оснащается клапаном, препятствующим поступлению горячих вод обратно в систему ХВС.
На трубе для ХВС располагается реле давления, регулирующее скорость поступления воды и предотвращающее поломку прибора.
После реле вода поступает в большой бак на восемьдесят литров, изготовленный из меди. Снаружи резервуара находится слой теплоизоляционного материала, препятствующий быстрому остужению воды.
Внутри бака располагается нагревательный элемент (ТЭН). Его работу регулирует термостат с ручным управлением, расположенный на панели прибора. С его помощью хозяева самостоятельно задают температуру, до которой необходимо нагреть воду.
Некоторые модели нагревателей оснащены серебряным анодом, обеззараживающим воду.
В верхней части резервуара располагается тепловой предохранитель, регулирующий нагрев. При достижении водой заданной температуры нагревательный элемент прекращает свою работу и отключается. При остывании воды в баке он вновь начинает функционировать. Предохранитель предотвращает закипание воды, резкое повышение давления в баке и разрушение водонагревателя.
При открывании крана с горячей водой содержимое бака подается наружу через выходной патрубок, подключенный к домашней сети ГВС.

Помимо основных элементов для нагрева воды, прибор снащен клеммой, колодкой и зажимом. Они обеспечивают безопасное подключение изделия к электрической сети.

Устройство оснащено несколькими датчиками. На панели при завершении нагрева загорается зеленая лампочка. В верхней части бака располагается термостат. Он контролирует процесс нагрева воды, к нему подключена лампочка, включающаяся при начале работы ТЭНа и выключающаяся при достижении необходимой температуры.

Преимущества

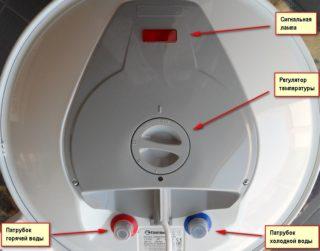

Расположение органов управления на устройстве

Люди часто выбирают одну из моделей водонагревателя Thermex объемом 80 литров. Это оптимальный вариант для большинства семей. Преимущества:

Работает от электрической сети. Далеко не во всех частных секторах и дачных кооперативах проведен газ, а электричество есть везде. Водонагреватель можно подключить в любом доме.
Объем 80 литров рассчитан на семью из трех человек, принимающих душ друг за другом.
Подключается сразу к трем сантехническим приборам, обеспечивая горячей водой душ и пару раковин на кухне и в ванной.
Позволяет заранее нагреть воду, а в течение дня просто поддерживать ее температуру. Это обеспечит бесперебойную работу ГВС.
Вода нагревается всего за 2 часа 10 минут.

Сочетание положительных качеств делает продукцию популярным оборудованием для обеспечения частных домов и квартир горячей водой.

Материалы

Одним из важных преимуществ водонагревателей Thermex являются материалы, из которых они изготовлены. От их сочетания зависит прочность, долговечность и удобство эксплуатации. Приборы выполнены из качественных материалов, устойчивых к механическим повреждениям и привлекательных внешне:

полированной нержавеющей стали;
низкоуглеродистой стали;
высокопрочного пластика.

Накопительный бак изготавливается из нержавеющей стали с добавлением титана. Это защищает бак от коррозии и продлевает срок его службы.

Для повышения энергоэффективности и уменьшения расходов на поддержание высокой температуры воды пространство между резервуаром и внешними стенками заполняется материалом с низкой теплопроводностью — полиуретаном.

Водонагреватель Термекс 50 литров

Отличительные особенности

высокотехнологический материал стеклофарфор

Между стенками корпуса и внутренним баком располагается термоизолирующий материал — пенополиуретан. Он необходим для сдерживания остывания воды, ведь при нем потеря температуры составляет максимум один, два градуса в час.

Водонагревающие ТЭНы подвержены пагубному действию накипи. Для избежания их образования встроен магниевый анод, который рекомендуется менять один раз в год. В комплекте предоставляется пошаговая инструкция.

Типы водонагревателей

Проточные

Проточные бойлеры отличаются небольшими размерами. Если взять самый маленький накопительный аппарат в 30 литров, то любой проточный будет все равно меньше

Данный показатель во многом определяет выбор потребителя, так как недостаток места для монтажа имеет важное значение. Кроме того, установка проточного прибора на порядок проще накопительного

Проточные водонагреватели гораздо быстрее справляются с нагревом воды, ведь весь процесс совершается непосредственно в момент ее прохождения через аппарат. Несомненным минусом бойлера является невозможность использования его в двух или более точках водопотребления. Как правило, проточный тип применяется при малом потреблении горячей воды, а эксплуатация сводится к простому мытью посуды или умыванию на дачном участке.

Накопительные

Фирма Термекс является ведущей в данной области производства во многом благодаря стеклофарфору, применяющемуся для выполнения внутренних поверхностей баков. Именно этот высокотехнологичный материал способен максимально эффективно защитить поверхность от коррозии и накипи, что, несомненно, обуславливает прочность, долговечность и удобство эксплуатации прибора.

Чтобы обеспечить сохранение температуры нагретой воды, применяется высокой прочности пенополиуретан, он не допускает понижения температуры более чем на два градуса в час. Аппарат оснащен магнитными анодами, которые защищают от агрессивной накипи, образующейся на ТЭНе водонагревателя. Они обеспечивают продолжительный срок эксплуатации прибора. Менять ТЭН следует один раз в полгода или год. Этот срок находится в прямой зависимости от качества воды.

Совет! Продается ТЭН Термекс в любом фирменном магазине. Для замены магниевого анода не нужно ехать в мастерскую или вызывать специалиста, поскольку его можно поменять в домашних условиях самостоятельно.

определенную температуру нагрева

Если по выбору вы приняли окончательное решение и аппарат уже стоит у вас дома, то следует еще раз проверить комплектацию. В нее входит шнур электропитания с вилкой европейского образца и арматура крепления. После того как работы по установке бойлера произведены, далее следует разобраться в правильном подключении водонагревателя, которое основывается на знании прилагаемой инструкции и схемы подключения аппарата к водопроводной системе.
