Печь экономка: подробные рекомендации специалистов

Подготовка к работе

Начните работу своими руками с полной пересортировки всех кирпичей. Откладывайте самые ровные и гладкие кирпичики для пода, свода и топок. Отдельно отложите кирпичи с явными дефектами, они пойдут на распил. На всех кладочных кирпичах по лицевой кромке снимите фаски.

Перед приготовлением раствора нужно замочить и перетереть на сите глину. Удобно и просто перетирать уже жидкую консистенцию, поэтому замачивайте глину заранее. Пока глина будет набирать нужную влажность, вы и займетесь остальными приготовлениями. При приготовлении раствора своими рукам можно использовать дрель средней мощности, 600 Вт будет достаточно. . Установите в электроинструмент специальную миксерную насадку. Песок для приготовления качественного раствора обязательно нужно просеивать. Приготовьте также несколько емкостей для раствора и для предварительного замачивания кирпича: сырой кирпич и кладется лучше, и забирает влагу у раствора. В крайнем случае просто на несколько секунд окунайте каждый кирпич в воду, чтобы из пор вышли пузырьки воздуха. Для переноски раствора и непосредственной работы на месте подойдут обычные ведра, для его замешивания – большой бак, корыто, ванна или что-то наподобие. Сразу приготовьте на месте задвижки, дверцы и прочие железки. Осмотрите их на предмет заусенцев, обточите при необходимости. Для установки задвижек и дверец заготовьте достаточное количество асбестового шнура.

Фундамент

Уже много раз было сказано, что под любую более-менее капитальную тяжелую конструкцию обязательно устраивать фундамент. Процесс его монтажа своими руками также отнесем к подготовительным работам. Поскольку после заливки или выкладки (будете лить или выкладывать из камня или кирпича – не принципиально) должно пройти достаточно времени, чтобы раствор затвердел и приблизился к пределу прочности. Под печи экономичные фундамент устраивается так же, как и под русские – основательный, с непременным заглублением. Можно врыть железные столбы по углам или залить их отдельно, но глубина погружения в грунт должна быть не менее 50 см, иначе конструкцию может повести. На залитые столбы сверху льется плита толщиной от 10 см, она обязательно армируется и железнится сухим цементом после выравнивания поверхности. После высыхания фундамента, через 8-12 дней, уже можно начинать кладку печи своими руками.

Как определить параметры печи

В зависимости от площади помещения

Чтобы вычислить размер отопительного агрегата, необходимо учесть теплопотери в доме. Для этого сначала надо измерить площадь жилья, затем рассчитать требуемое количество тепла. Обычно 1 м 2 нагретой печью поверхности отдает около 500 ккал в час. А для каждого кубометра площади комнаты нужно примерно 60 ккал. Исходя из этого, можно рассчитать требуемую поверхность щитка печи, который будет отдавать тепло.

Следует также учесть разницу температур. Например, для того чтобы нагреть помещение до 20° С при – 20° С, нужен отопительный прибор с мощностью около 2 кВт.

Ориентировочная таблица:

Размеры топливника здесь не вынесены, так как они примерно одинаковы: 380×260 и более мощных конструкциях – 380×380 мм.

В зависимости от вида используемого топлива

От вида топлива зависит теплоотдача, то есть количество тепла, которое выделяется при сгорании 1 кг. Итак:

• дрова выделяют около 2000 – 4000 ккал (в зависимости от влажности и вида);
• торф брикетный – до 4000;
• бурый уголь – 4700 ккал;
• каменный уголь от 5000 до 7000;
• антрацит – 7200 ккал.

Получается, что при отоплении углем теплоотдача будет выше. Однако следует учесть, что дрова – более экологичный вид топлива.

Главные отличия

Обе нижние камеры сгорания (2 и 3) имеют свои колосники и дверцы, над ними чугунная плита (5), с концентрическими кольцами. Продукты сгорания двигаются по пути: малая топка, большая, после черёд отопительной и варочной камеры. Доступ к пространству, называемому шестком, открыт с двух сторон. Висящий угол перетрубья, опирают на опору из уголка или трубы (11). Для укрепления крайнего шестка, используется металлический уголок, который называют фаянс (4 и 10). Применяют 25-й уголок 3 миллиметровой толщины, который желательно, как и дверцы, замуровать в швы с помощью проволоки. Пространство варочной, может быть закрыто заслонкой (12) с ручкой.

С лицевой стороны есть задвижки, для закрытия дымового и вентканала в трубе. Последний, начинается над шестком, давая возможность удалять возникающие над плитой запахи и вентилировать помещение. Отопительная полость разделена на две секции. Перегородка (16), состоит из 3-х отдельных столбиков, образующих так называемые подвёртки (20), размером 12 на 21 см и сплошной стенки. Раскалённый дым, проходя сквозь обе секции, остывает и выходит в щель пода (15), в пространство варочной. Проходя и обогревая её, газы продвигаются к челу, где и уходят в трубу.

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

1. ширина – 890 мм;
2. глубина – 1400 мм;
3. высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

• кирочка и молоток;
• мастерок;
• корыто для замачивания глины и приготовления раствора;
• стальной угольник для выведения углов печи;
• отвес, уровень;
• мерительный инструмент;
• крупный напильник для зачистки кромок;
• до 1300 керамических кирпичей;
• 2000 кг песка;
• 2500 кг глины;
• воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

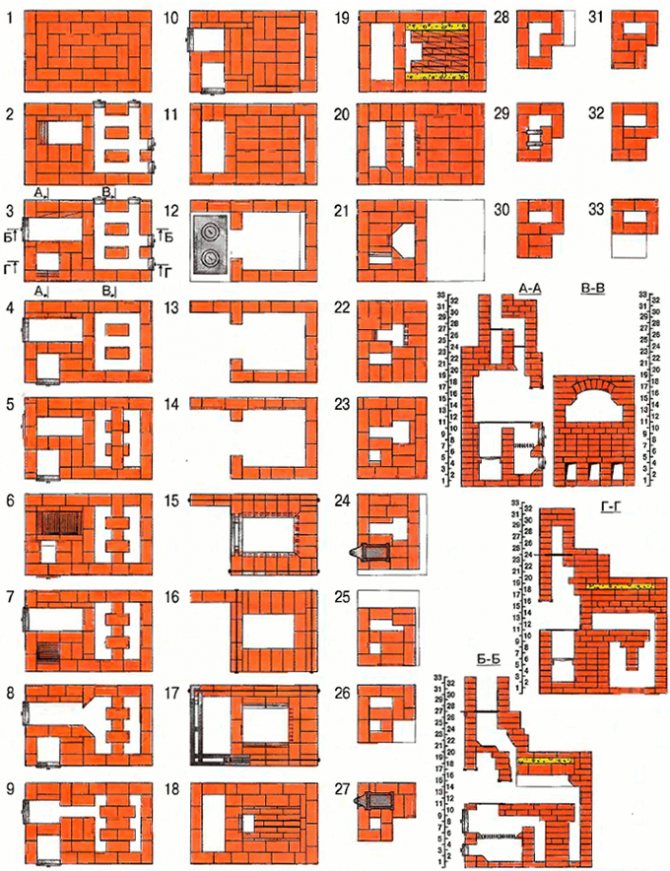

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда
Описание работ
1,2
1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда. От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.
3
Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.
4
Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека.
5
Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме.
6
Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор.
7-10
Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели.
11-14
На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке.
15
Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции.
16
Продолжаем устанавливать стяжки, формируем устье печи.
17
Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Материалы

Нельзя недооценивать состав раствора, на котором будет сложена кладка. Естественно проще всего купить проверенную сухую смесь для кладки. Но если вы вынуждены экономить придётся изучить способы определения жирности глины и необходимые для кладки смеси. Не упустите тот факт, что вам понадобятся три разных состава:

1. Прочный, термостойкий с использованием шамота, в области топок.
2. Влаго-химически стойкий, известковый для дымовых проходов и трубы.
3. Прочный и одновременно эластичный, глиняный для основы.

Методы определения жирности глины по высушенным шарикам, степени налипания на палочку или бросанием лепёшек, несложно найти в сети. Толщину швов должно выдержать в пределах 3 — 4мм. Кладка будет устойчивей, а шансов у раствора осыпаться гораздо меньше.

Кирпичу тоже следует уделить свою долю внимания. Не каждый глиняный пригоден. Коротко говоря, действительно пригодный можно определить визуально по способу его производства.

Устройство

Устройство колпаковой печи Кузнецова представляет увеличенное пространство и уровень теплоотдачи выходящих газов из топочного отделения. Здесь использована система объединения топки с нижней частью корпуса отопительного прибора. Получается конструкция похожая на колпак. Такое устройство позволяет выходящим газам полностью отдавать тепло и увеличивается производительность устройства.

В промежутке между топливником и колпаковой схемой обустраивается небольшой паз в задней стенке топливника. Эту щель принято называть сухим швом. Такое устройство позволяет облегчить прохождение отработанных газов по системе и обоснована:

• потоки холодного воздуха проходят внизу. Нагреваясь, они вытесняются в систему вентиляции;
• нагретый воздух, двигаясь по колпаковой системе полностью отдает тепловую энергия и только затем проходит в дымоход.

Газы двигаются «самотеком», под собственным весом. Дымоход можно выполнять укороченным, благодаря этому, возрастает уровень тяги, твердое топливо полностью сгорает в топке. Слой сажи, оседающий на стенках вытяжки, уменьшается. Эти качества позволяют использовать печи даже с прикрытым шибером.

Важно! Конструкция несложная, при начальных навыках и умении ровно выполнять кладку с работой справится даже новичок, но лучше работать под контролем профессионала. Главное иметь подробные чертежи и внимательно выполнять схему порядовки.. Еще одна отличительная черта печей Кузнецова – это возможность регулировки температуры горения и возможность организации отдельной «летней» топки

С ее помощью прогревают и сушат печь после долгого перерыва в работе

Еще одна отличительная черта печей Кузнецова – это возможность регулировки температуры горения и возможность организации отдельной «летней» топки. С ее помощью прогревают и сушат печь после долгого перерыва в работе.

Что это за строение?

Устройства Кузнецова были созданы более 50 лет назад и на настоящий момент разработано более 150 вариантов различных проектов, имеющие свои особенности и предназначение. Основные разновидности:

• Варочная. Этот вид устройства используется для приготовления пищи. В такие печи устанавливают преимущественно чугунные плиты, на которых и осуществляется весь процесс готовки.
• Хлебная с духовкой. С хлебопечкой часто совмещаются варочные типы строений.
• Отопительная. Двухколпаковая печь для дома по системе Кузнецова служит прекрасной альтернативой газовому или электрическому отоплению. При условии правильной закладки и топки способна обогреть помещение даже в лютые морозы.
• Банные. Печи Кузнецова для бани являются самыми востребованными среди прочих видов. По проектам Кузнецова строится большинство подобных строений, которые можно обнаружить практически в каждом загородном доме или даче.
• Камины с водяным контуром. Полезные в быту приспособления. Люди, которые стремятся оснастить жилище горячей водой за счет топки печи непременно построят конструкцию с водяным котлом. Колпаковая печь Кузнецова с котлом водяного отопления широко используется в деревнях.
• Русская двухэтажная. Дровяные камины с лежанкой не потеряли свою актуальность, поэтому активно используются в быту.

Подготовка к работе

Не всякий материал подходит для того, чтобы построить русскую печь. Для каждой части – свой стройматериал. А именно:

• для кладки и дымохода применяют кирпич из глины (полнотелый, штука стоит 30-40 рублей);
• для пода и свода – огнеупорный кирпич (цена — 50-60 рублей);
• облицовку выполняют штукатуркой или натуральным либо декоративным камнем (500 рублей — квадратный метр);
• для изоляции между кирпичами кладут асбестоцементные плиты или минеральную вату (1000 рублей за квадратный метр).

Важно: смесь можно сделать самостоятельно. Обычно глину разводят в пропорциях 10 : 1, так же поступают и с цементом

Но если вы никогда не делали подобные растворы прежде, целесообразно приобрести уже готовую смесь в магазине и просто развести ее водой так, как указано в инструкции.

Пакет весом в 25 килограммов стоит от 300 до 700 рублей.  Выбирайте продукцию компаний “Рауф” или “Вебер” — она считается самой надежной. Пакета хватит на всю конструкцию.

Выбирая кирпич, обратите внимание на его внешний вид. Он не должен иметь пор, сколов, выбоин, трещин, иначе печь не будет прочной и устойчивой

Для кладки подходит только красная глина баз посторонних веществ в составе.

При кладке русской печи нужно использовать только красную глину без примесей, иначе конструкция не будет отвечать требованиям безопасности и быстро разрушится

Для строительства пригодятся такие инструменты, как:

• карандаш;
• линейка или метр;
• кирка;
• мастерок;
• киянка из резины;
• уровень;
• болгарка;
• ведра;
• миксер строительного назначения.

Где поставить отопитель? Обычно ему выделяют место на кухне, если предполагается приготовление пищи при помощи печи

Еще до начала кладки обратите внимание:

• на фундамент и половое покрытие. Выдержат ли они дополнительный вес (русская печь весит от 100 до 300 килограммов)? Если пол и фундамент слабые, проводят мероприятия по их укреплению;
• помехи для дымохода. Он должен быть прямым и не пересекаться с балками, стропилами;
• расположение агрегата. Печь не должна мешать свободному перемещению людей в комнате.

Чтобы русская печка получилась безопасной с пожарной точки зрения, соблюдайте следующие параметры:

• перед конструкцией на пол прикрепите металлический лист размерами 70 на 50 сантиметров минимум;
• стены, с которыми соприкасается отопитель, защитите термоизоляцией (кирпичом, штукатуркой, асбестом);
• от печки до стены напротив должно быть не меньше 1 метра 25 сантиметров;
• балки из металла должны отступать от дымохода на 10 сантиметров;
• балки из дерева не должны быть ближе 13 см к дымоходу.

Особенности эксплуатации

Если печь экономка будет работать в надлежащем режиме, то это обеспечит ее длительный ресурс и эффективное выполнение основной задачи.

Чтобы приготовить пищу не требуется ждать полного сгорания дров, но и сразу после растопки приступать не следует. Нужно подождать, пока печь прогреется, обычно на это уходит около 10 минут. Еще одно правило, которое касается всех печей, заключается в периодической проверке состояния кладки на предмет отсутствия трещин и щелей. При выполнении этих рекомендаций печь Подгородникова обеспечит качественное отопление небольшого дома.

Какие нужны инструменты?

Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:

• молоток-кирка;
• мастерок;
• правило;
• болгарка, отрезные круги по камню, металлу;
• измерительные приборы – строительный уровень, линейка, угольник, отвес;
• столярный инструмент, чтобы собрать опалубку фундамента;
• деревянная порядовка;
• несколько емкостей и приспособления для замешивания раствора, перебивки глины.

Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь. Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

Для побелки используйте гашеную известь, в которую нужно добавить синьку.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы. Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Пользование “Экономкой”

Для прогнозируемых результатов пользования следует знать:

1. Не следует разжигать одновременно оба топливника, поскольку производительность большего из них может приводить к дымлению меньшего, через кольца плиты и неплотности дверцы.
2. Если в главной топке разожжён огонь, малую дверцу и поддувало следует плотно закрывать. Вы избежите быстрого расхода дров и сможете регулировать горение.
3. Во время горения, заслонка должна быть закрыта, а при открытии, обязательно открываться вентиляционная задвижка. Это минимизирует возможность попадания дыма и газов в помещение.
4. Эффективное пользование “горнилом” возможно после хорошего прогрева. Ставить посуду на под, можно через 5-10 часов. Для выпекания, потребуется определить прогрев поверхности пода. Если брошенная на него щепотка муки покоричневеет, температура подходящая. Белый или чёрный цвет скажут о перегреве или наоборот.

Инструкция по переделке

Переделка печи в камин требуется не так часто, обычно подобные работы планируются, когда в доме уже стоит печь, но используется она крайне редко. Потратив не так много времени и средств, из такой печи можно сделать красивый и стильный камин, который не только обогреет дом, но и станет настоящим украшением для любого интерьера. Печи не так сложно переделать в декоративную конструкцию. Часто такие печи стоят на кухнях, в центральных комнатах, они не занимают много места, но внешний вид их не всегда эстетичен. Поэтому можно смело браться за переделку и использовать камин в качестве дополнительного источника для обогрева помещения.

Чтобы переделать печь в удобный и красивый камин, необходимо приготовить следующие инструменты и материалы:

• кирпич печной и огнеупорный, его объем зависит от того, насколько максимально придется переделывать печь;
• строительный уровень;
• болгарка;
• цемент;
• глиняный кладочный раствор;
• дымоходная готовая труба (если старую придется полностью убирать);
• мастерок;
• шпатель;
• плитка для облицовки;
• стеклянная дверца для камина.

Перед тем как начинать переделывать печь в камин, необходимо учесть то, что топится камин иначе. Подходят только специальные древесные брикеты или сухие дрова. Поэтому рекомендуется сразу позаботиться и о том, чтобы всегда находился определенный запас топлива.

Следует подготовить все указанные материалы и инструменты, составить индивидуальный чертеж будущего камина. Внешний вид его зависит от исходной печи. Обязательно следует провести осмотр печи, выяснить, насколько качественно сделан корпус, в каком состоянии находится фундамент. Если все в полном порядке, то разбирать уже стоящую конструкцию не следует, работы проводятся на том материале, который есть. Между общим фундаментом пола дома и основанием для печи должен находиться зазор в 25 см, он полностью засыпается песком.

У топливника глубина должна составлять 50 см, корпус внутри печи должен обязательно быть выложен огнеупорным кирпичом.

Если все условия соответствуют требуемым, то надо перейти к осмотру дымоходной трубы, так как ее, возможно, придется перестроить. У каминов требования к дымоходам отличаются от печных, высота должна составлять от 7 м, сечение — не меньше 13*25 см. Необходимо наличие специальных каналов, которые внутри конструкции будут управлять воздушными потоками вдоль дверец. Это не даст саже постоянно оседать на стекле дверки. Вариант переделанной печной конструкции можно посмотреть на рисунке. ИЗОБР.1.

Как бы странно это ни звучало, но довольно часто встает вопрос о том, как переделать печь в камин. Настораживает сразу несколько фактов, требующих дополнительного разъяснения. Откуда взялась печь в XXI веке? Зачем ее нужно переделывать? Возможно ли это, ведь печь и камин являются разными устройствами?

Домашний очаг

Подготовительные работы

Первое с чего начинается работа – выбор места.  Расстояние от наружных стенок отопительного прибора до деревянной стены должно быть не менее 25 см., стены для защиты должны быть изолированы негорючим материалом. Для обогрева печку ставят так, чтобы она выходила в два помещения сразу, например, в кухню, чтобы топить и готовить, а боковой частью – в комнату, для теплоотдачи

При работе своими руками важно учитывать их расположение, помещения должны быть смежными, а их перекрытия защищенными огнеупорным материалом

Далее необходимо заложить фундамент, он должен быть крепким и надежным, лучше всего закладывать его одновременно с фундаментом дома. Необходимо дополнить проект жилья отопительным устройством

Так как при работе своими руками важно учитывать меры пожаробезопасности, их игнорирование недопустимо

Перед началом работы лучше позаботиться о наличии всех необходимых инструментов, это позволит избежать некоторых ошибок и сэкономит время. Для кладки необходимо иметь:

• мастерок для нанесения раствора;
• молоток-кирку для колки и обтесывания кирпичей;
• уровень и отвес для проверки ровности кладки и ровности углов и стен;
• порядовку, которая позволит выдержать вертикальность кладки;
• правило для ровности фундамента.

Также заранее следует запастись и материалом. Чтобы его выбрать и не ошибиться с размерами,  нужно правильно выполнить чертежи и схемы. Чертеж обязательно должен быть сделан с разных ракурсов агрегата и в разрезе с указанием точных размеров и нумерации рядов. Их прописывают рядом и дублируют мелом при строительстве, чтобы не запутаться при выполнении работ своими руками.

Необходимый материал:

• шамотный и огнеупорный кирпич для топки;
• глина и песок для раствора, или готовая кирпичная огнеупорная смесь;
• проволока для крепления;
• колосниковая решетка;
• задвижка;
• асбестовый шнур;
• дверцы.
