Возведение отопительной колпаковой печи кузнецова своими руками

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Возведение печи своими руками: от подготовки до проверки

Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.

Фундамент печки

Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.

Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.

Кладка печи

Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.

Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева. Кирпич и металл разделяют специальной прокладкой.

На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.

Проверка работоспособности

Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Печь с лежанкой

Особой популярностью у нашего народа пользуется печь с лежанкой. Такая конструкция возможна и у колпаковых печей. Топятся они дровами. Такими моделями пользуются в основном на дачах либо в загородных домах. Все печи с лежанками состоят из следующих элементов:

• печь для прогрева;
• лежанка;
• варочная поверхность;
• духовка;
• зольник;
• дровник;
• место для кухонной утвари.

Как для любой печной конструкции, для таких моделей необходим отдельный фундамент. Сначала строится основа печи. Ее составляют несколько кирпичных рядов, выровненных по горизонтали. Они должны иметь прямые углы. Также следует придерживаться расстояния от рядов основы до стены помещения примерно в 15 см (можно и больше). Затем закладывается поддувало и воздухоотводы, благодаря которым прогретый в топке воздух поднимается вверх, равномерно распределяется по всей конструкции печи и оптимально нагревает лежанку.

На уровне 8–9 рядов следует проложить перекрытия на лежанке и топке. После этого нужно продолжать согласно порядовке кладку кирпичных рядов для духового шкафа и варочной поверхности. В обязательном порядке прокладывается ряд, отделяющий последнюю от стены помещения.

Следующий этап: выкладывание перемычек. В области духового шкафа нужно использовать для этой цели обычную или фигурную кладку в форме арки либо клина, а над кожухом плиты желательно установить металлические уголки и декоративную полочку. Последующие кирпичные ряды соединяют воедино все дымоотводы. На стенках делаются окошки, вблизи духовки – летник (его можно применять в летний сезон). Те же, которые находятся повыше, будут греть помещение зимой.

Трубы монтируется повыше и имеет квадратное сечение. Рекомендуется делать кладку в 2,5 кирпича. Те перекрытия, которые проложены в области местоположения дымовой трубы, следует в несколько слоев изолировать базальтовыми плитами.

Наружную поверхность дымохода желательно обложить силикатным кирпичом, поскольку ему свойственна устойчивость к температурным колебаниям и климатическим осадкам. После его возведения на печь монтируется вся имеющаяся фурнитура.

К примеру, можно не ограничиваться простой кирпичной кладкой (хотя и она смотрится вполне солидно), а покрасить конструкцию термостойкой краской и украсить орнаментами и рисунками. Такая модель будет красиво смотреться в любом интерьере. В финансовом отношении отделка будет тем дороже, чем выше будет качество плитки, применяемой для нее. А изразцы носят не только эстетическую функцию – в них отлично держится тепло. Да и в уходе эти элементы неприхотливы. Если не получается сделать отделку своими руками – на помощь могут прийти профессиональные мастера.

Подробнее о преимуществах

Металл намного мягче керамики, однако по прочности он сопоставим с ней. Его можно плавить, резать и гнуть, ковать и сверлить, после чего он не требует дополнительных трат энергии на обжиг. Есть много способов обработки металла с широкой научной базой, и это является еще одним плюсом в пользу материала.

При создании металлической печи можно применять различные конструкционные новшества, которые улучшают технические характеристики. В результате КПД кирпичной печи в среднем составляет 70%, а металлические печи имеют показатель равный 85-90%.

Сравнение

Опять же, если сравнивать металл и керамику, то прочность кирпича при уменьшении толщины падает, а у металла, наоборот, растет. В результате вес и себестоимость тепла печей из металла меньше в 10-20 раз, чем у оборудования из кирпичей. На современном рынке хорошее отопительное оборудование из металла для дома в 100 м2 можно приобрести за 300 долл., а оборудование «с рук» — и вовсе за 50-100 долл.

Помимо этого, это цельная конструкция – она легко транспортируется, устойчива к толчкам, ударам, падениям. Ее мобильность сочетается с отсутствием необходимости устраивать фундамент. Весь монтаж сводится к установке дымохода в дымовой канал. Если надобность в печке отпала, то ее легко демонтировать и хранить.

Другой плюс – высокая теплопроводность металла. Из-за этого теплоемкость печи невелика, и дом быстро нагревается. Этот фактор дает высокий КПД.

Бытовая эксплуатация и сертификация

Также металлическое изделие однороднее кирпичной кладки и не обладает пористой структурой. Оно не боится сырости и отопительных перерывов, ему не нужны разгонные протопки. В такую конструкцию легче встроить варочную плиту и водогрейное оборудование из-за высокой теплопроводности металла и быстрого догорания дымовых газов.

Если металлическая печь выпущена на заводе, то ее можно сертифицировать в части пожаробезопасности как полностью готовое к работе изделие. Разрешение пожарной инспекции получить намного проще, чем на другое печное строение. Некоторые модели печек из металла заводского производства вообще не требуют оформления документов – нужен только отдельный от вентиляции дымоход.

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Особенности конструкции

Печи Кузнецова – это колпаковые конструкции. От традиционных русских печных моделей они отличаются тем, что внутри них бывают установлены колпаки. Их может быть несколько, и они могут располагаться в различном порядке. Но в любом случае между ними бывает пространство, по которому газы могут свободно перемещаться.

Как это работает

Разработанный Кузнецовым метод возведения печей стал инновацией в строительной сфере. Дело в том, что в традиционных печных конструкциях обогрев происходил посредством тяги в каналах. Это приводило к неравномерному распределению тепла в печи и возникновению трещин в ее стенках.

В кузнецовских моделях газы движутся свободно. Поскольку конструкции состоят из колпаков, располагающихся друг от друга на расстоянии 2–3 см, то гарантировано равномерное распределение тепла. Первый колпак объединен с топкой. По этой причине самые горячие газы поднимаются наверх. Какое-то время они держатся в верхней части конструкции. К тому времени, когда они остывают и спускаются, стенки печи бывают уже прогреты ими.

Затем процесс повторяется. Так происходит непрерывное и интенсивное обогревание конструкции, а, соответственно, и помещения. Но поскольку одного колпака для оптимального обогрева бывает недостаточно, большинство кузнецовских моделей оснащены двумя или тремя сводами. Принцип работы в них аналогичен одноколпаковому варианту.

Достоинства и недостатки

Равномерное распределение тепла следует относить к основному преимуществу данных конструкций. Однако плюсы применения кузнецовских моделей на этом не заканчиваются. К несомненным достоинствам колпаковых печей следует отнести следующие факторы.

1. Коэффициент полезного действия – 95 % (для сравнения: в традиционных русских печах он составляет 25 %).
2. Больше места для установки стального нагревательного элемента.
3. В процессе обогрева не выделяются сажа и дым.
4. Чистить кузнецовские печи следует во много крат реже, нежели традиционные конструкции.
5. Возведение данных моделей в финансовом отношении обойдется намного дешевле, нежели построение русской печи.
6. Конструкции Кузнецова прочны и устойчивы к образованию трещин.
7. Такие печи можно строить по индивидуальным размерам и формам.
8. Модели Кузнецова отличает эстетичный внешний вид, который к тому же можно видоизменять, применяя фантазию и различные дизайнерские решения.

Видимо, в силу всех вышеперечисленных качеств данные конструкции приобрели популярность еще в 60-х годах. А потом они только совершенствовались и на сегодня практически лишены недостатков. Тем более что позже Кузнецов трудился над разработками не один, а с группой единомышленников.

Виды печей Кузнецова

То разнообразие колпаковых печей, которое существует на сегодняшний день, можно классифицировать по различным факторам. Так, в зависимости от количества колпаков разработанные Кузнецовым модели делят на одноколпаковые, двухколпаковые и многоколпаковые.

https://vk.com/video_ext.php

По назначению данные модели делятся так

Разновидности	Применение
Модели варочного типа.	Они разработаны для приготовления пищи.
Отопительные печи.	Их первостепенная функция – обогрев помещения.
Банные печи.	Специально разработаны для помещений с повышенной влажностью.
Уличные модели.	Это могут быть как барбекю, так и сложнейшие комплексы.
Хлебные печи.	Данные модели зачастую совмещаются с варочным типом.
Каминные конструкции.	Выполняют, в первую очередь, эстетическую функцию в интерьере помещения.

Помимо этого, есть еще печи специального назначения, также разработанные Кузнецовым.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

• для отопления;
• для приготовления пищи;
• для бани;
• для улицы (барбекю);
• с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

1. Огнеупорный кирпич (шамотный);
2. Кирпич для тела печи (внешняя кладка);
3. Огнеупорная глина (около 100 кг);
4. Чистый песок;
5. Проволока из металла;
6. Стальной уголок;
7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

• кирпич для печи (красный, огнеупорный);
• колосниковая решетка;
• дверца для печной, варочной топки и поддувала;
• панель для варки;
• «летняя», топочная и задвижка для дымоходной трубы;
• металлический уголок и полоска;
• лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

• кельма;
• шпатели;
• миксерная насадка для раствора;
• строительный уровень;
• болгарка;
• перфоратор;
• отвес;
• посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

• Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
• Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
• Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
• Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
3. Формируется опалубка из древесных досок.
4. К работе подключают прут из металла для армирования бетонного слоя.
5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

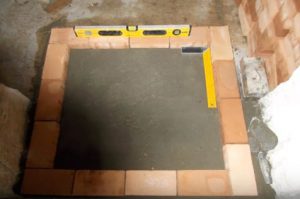

1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
2. Создается основа камеры поддувала и нижнего колпака.
3. Закладывается кирпичный слой по стандартному принципу.
4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
5. Порядовка подразумевает создание топливной камеры.
6. Происходит процесс установки дверцы для камеры сгорания.
7. Следующий ряд подразумевает стандартный принцип укладки.
8. Выкладка огнеупорным и красным кирпичом согласно схеме.
9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Инструменты и материалы, необходимые для возведения банной печи

Особенность возведения кирпичной печи Кузнецова заключается в том, что для кладки используется не только стандартный полнотелый керамический кирпич, но и специальный огнеупорный шамотный кирпич.

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

• Мастерок каменщика;
• Строительный уровень;
• Маркерную нитку;
• Отвес;
• Молоток каменщика;
• Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Сушка

Эксплуатировать кирпичные печи непосредственно после их строительства категорически запрещено

Но сушить поверхности важно начинать непосредственно после окончания работ. Для этого не потребуется много сил и времени

Работы проводят в несколько этапов:

• первый, начинается непосредственно после окончания строительных работ. В топочный отсек укладываем максимум 2 кг дров, с уровнем влажности от 20%. Открываем в помещении все двери, окна, задвижки дымохода и поддувала. Зажигаем пламя и закрываем дверцу. Не пугайтесь большому задымлению в комнате. В первый раз испаряется основное количество влаги из материалов и дыма от выгорания остатков смазки и покрасочных материалов с поверхностей металлических деталей;
• второй этап обработки проводится по аналогичной схеме, после остывания поверхностей. Количество дров не увеличиваем.

Третий и последующие этапы сушки проводим в течение 2-3 суток. Так мы добиваемся испарения влаги, если такую обработку не проводить, велик риск деформации печи и сильного задымления комнаты при начале эксплуатации. Если в процессе обнаружится брак в кладке и подсос воздуха, эти места заделываем раствором или герметиком.
