Подключение электромагнитного замка

Схема подключения электромагнитного замка

Вот это и есть внутреннее устройство электромагнитного замка. Вышлют до отделения почты РФ.

Кстати, при постоянном токе выделения тепла из сердечника не происходит, из-за отсутствия перемагничивания после выключения и вихревых токов. Понятно, сложно рассчитать, зато удобно использовать подстроечные шайбы.

Если ваш электромагнитный замок перегревается, тогда необходимо установить лаковую изоляцию.

Перед тем как выполнить подключение электромагнитного замка, вам необходимо определиться какой тип работы он имеет. В некоторых китайских алюминиевых замках уже иногда установлены фильтры от скачков напряжения. Внешнее декоративное покрытие выбирается в соответствии с будущими условиями эксплуатации.

Комплект оборудования для установки запирающего механизма Дополнительно устройство электромагнитного замка можно оснастить: доводчиком, который будет плавно закрывать дверь. Причем панель управления имеется в виду от домофона, то есть это интегрированный вариант, куда прикладывается магнитный ключ.

Схема подключения электромагнитного замка

Если дверь стеклянная, то ставить запор нужно внутрь, а не снаружи. В этом случае электромагнитный механизм имеет обозначение на схеме согласно подключению с домофоном и контроллером. Схема подключения matrix-IIK к электромагнитному замку Схема подключения электромагнитного замка к считывателю совмещенному с контроллером.

При выборе обратите внимание на силу удержания. Он будет убирать скачки напряжения возникающие в замке особенно при снятии с него напряжения

Это замыкающий или размыкающий запор?

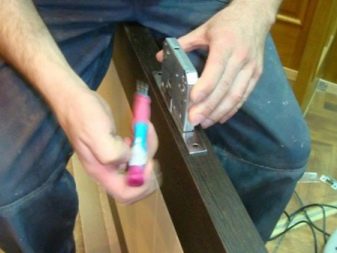

Также нанести разметку можно, приложив корпус замка к дверному полотну. Замок может использоваться даже без домофона, что удешевляет схему, а также делает подключение магнитного замка более простым. Блокировку эффекта обеспечивает диак DIAC — диодный симметричный тиристор , ограничивающий ток в обе стороны сглаживает колебания , искрение в корне пресекается. Если сталь на вашей двери покрылась ржавчиной, тогда вам следует принять меры по ее очистке.
Схема подключения магнитного пускателя.

Преимущества и недостатки

ЭМЗ для калиток обладают несколькими неоспоримыми преимуществами:

1. Очень надежные. Даже при отсутствии электрики недоброжелатели не смогут открыть калитку без специальных приспособлений.
2. Длительная эксплуатация.
3. Имеют аккумулятор, который позволяет полноценно использовать замок при отсутствии электричества.
4. Может подключаться к видеодомофону, что делает защиту жилья более надежной.
5. Могут монтироваться на калитки из любого материала.
6. Управляются дистанционно.
7. Удобное использование.
8. Монтаж замка можно выполнить самостоятельно.

Минусов у этих механизмов также достаточно:

1. Ригель, выступающий из калитки, может испортить одежду или имущество проходящего мимо человека.
2. Когда калитка закрывается, двойной ригель получает мощный удар. Из-за этого замок может быстро сломаться.
3. Если использовать дверной доводчик, то нужно потратить много сил для вдавливания подпружиненной защелки ЭМЗ в требуемую полость.
4. При сравнении с «чистыми» механическими замками, ЭМЗ быстрее ломаются. Чтобы обезопасить себя, на калитку можно дополнительно поставить обычную механическую модель.
5. ЭМЗ боятся морозов и повышенной влажности.
6. Сравнительно дорогие.
7. Постоянно потребляют электричество, что приводит к дополнительным финансовым затратам (пусть и не большим).
8. Более сложный монтаж, чем у механических моделей.

Монтаж

Установка магнитного замка – это несложная задача, если есть определённые навыки работы с такими механизмами, а потому с ней можно справиться самостоятельно. Монтаж замка производится обычно сбоку или в верхней части дверного полотна.

Этапы:

• на полотно двери крепится пластина из металла, которая идёт в комплекте;
• на дверь устанавливается магнитный корпус.

Если замок будет врезного вида, то монтаж вызовет определённые затруднения, а также необходимость присутствия мастера. Монтируется такой замок внутрь дверного полотна, а работа производится так:

• чтобы облегчить работу необходимо демонтировать полотно;
• нанести разметку на дверь в области крепления замка;
• высверлить нишу;
• отметить место соединения замка с коробкой;
• смонтировать на коробку вторую часть замка, чтобы он совпадал с магнитом на полотне;
• зафиксировать обе части на основе;
• поставить дверь на место;
• собрать дополнительное оборудование;
• проверить работу устройства.

Электромагнитное устройство

Если будет приобретаться электромагнитный замок, то тут необходимо иметь базовые знания в электричестве, а также внимательно читать инструкцию и следовать ей при монтаже оборудования. Основная особенность установки данного механизма заключается в том, что необходимо будет монтировать дополнительные электрические приспособления, а также подключать замок к электросети.

Подключение проводится обычными двухжильными проводами, которые имеют сечения 0,5 мм. Такие провода необходимо будет спрятать в короба, чтобы не повредить их при эксплуатации. После подключения к электросети нужно запрограммировать, определить способ её открывания. Схема подключения есть в комплекте.

Электромагнитные замки нуждаются в особом обслуживании. Для этого необходимо будет периодически проверять пластины, что обеспечить нормальное сцепление электромагнитов. При установке следует надёжно крепить элементы на основу. Рекомендуется пройти мастер-класс для возможности самостоятельного кодирования механизма при необходимости

В процессе монтажа важно не перепутать клеммы и установить заземление

Питание таких изделий производится от реле на 12 вольт, которое активирует и отключает запорный механизм. Монтаж производится на ворота или калитки винтами, а управление осуществляется с помощью дистанционного блока или выносной кнопки.

Подключение электромагнитного замка

Теперь рассмотрим, как подключить электромагнитный замок самостоятельно. Для этого потребуются элементарные знания работы с электричеством и инструкция, прилагаемая к устройству.

Если инструкции нет в комплекте с замком, то можно обратиться к изготовителю запирающего механизма или самостоятельно найти схему подключения конкретной модели замка через интернет.

Общая схема подключения электромагнитного замка представлена на следующем рисунке.

Как подключить электромагнитный замок, включающий видеодомофон

Основным элементом в работе электромагнитного замка является контроллер. Именно к нему и необходимо подключить все оставшееся оборудование. Подключение электромагнитного замка осуществляется изолированными двужильными проводами с сечением не менее 0,5мм.

Соединительные провода можно расположить внутри стены или «спрятать» их в специальный гофрированный шланг, который не портит дизайн помещения.

Как подключить оборудование и замок к контроллеру

Подключение видеодомофона

Подключение домофона с электромагнитным замком также осуществляется через контроллер. Для этого используется 4-х жильный провод, так как помимо питания устройство должно передавать звук и видеоизображение.

Чтобы подключить видеодомофон, потребуется:

1. соединить устройство с панелью связи, расположенной снаружи помещения. Обычно панель устанавливается рядом со считывателем;
2. подключить питание к домофону от контроллера;
3. произвести дополнительное соединение контроллера с замком, чтобы можно было открывать запирающий механизм через видеодомофон;
4. подключить к контроллеру панель для вызова.

Присоединение к электромагнитному замку домофона с функцией видео

Выбор устройства

В первую очередь необходимо разобраться в типах замков, чтобы выбрать подходящий и по функциональности, и по степени защиты, и по финансовым возможностям вариант.

По виду установки замки классифицируются на три группы.

Навесные. Навесной запирающий механизм – самый простой вид. Как правило, его используют для защиты подсобных помещений, гаражей, дачных домиков и объектов с коммуникациями. Монтаж устройства прост и доступен для любого человека. Однако степень защиты у таких замков самая низкая, а коэффициент секретности равен нулю.

Врезные. Суть врезного запирающего механизма содержится в самом названии: его встраивают внутрь двери, для чего вырезается специальная выемка в полотне. Монтаж устройства в этом случае потребует определенных умений и специальных инструментов, особенно если дверь металлическая. Эти замки позволяют выбирать модель по степени защиты и секретности. Очень популярны модификации, гарантирующие эффективность при взломе.

Накладные. Замки подобной конструкции накладываются на дверь с внутренней стороны, при этом часть механизма углубляется в само полотно. Установка и замена не доставит трудностей для опытного мастера, но при необходимости самостоятельный монтаж также возможен.

По типу устройства замки делятся на два основных вида.

Реечные. Основной характеристикой замка является его массивность. Механизм работает от ключа, который не проворачивается, а просто вводится внутрь системы. Как правило, ключи имеют существенную длину и вес. На их поверхности нанесены специальные прорези, которые должны совпасть с кодом внутри замка. Поскольку для открывания приходится прилагать значительные усилия, реечные механизмы устанавливают на гаражи, склады и другие подсобные помещения.

Цилиндровые системы. Запирающие механизмы подобного типа считаются классическими. Основными деталями являются штифты, корпус, кулачок и личинка. Принцип действия механизма поворотный. Уровень сложности замка определяется количеством цилиндрических деталей, внутри которых находятся элементы, обуславливающие защиту от взлома. Каждая такая деталь имеет свой набор пин-кодов, поэтому под нее разрабатывается свой ключ.

Дисковые. Конструкция по принципу действия похожа на цилиндрические замки. Только кодовые комбинации создаются за счет дисков, от количества которых зависит сложность и надежность запирающего механизма.

Сувальдные механизмы. Конструкция замка в части базовых элементов схожа с цилиндровым типом, но имеются дополнительные детали, усложняющие принцип его действия. Основные детали представляют собой стальные подпружиненные кодовые пластины, которые называются сувальды. Они более массивные, чем обеспечивают надежность замка. Надежность запора зависит от количества сувальд.

Комбинированные системы. Данные конструкции наиболее эффективно защищают от взлома.

По принципу действия.

Механические. Запорные механизмы указанной конструкции закрываются только при наличии ключа, то есть вручную. Они просты, достаточно надежны, долговечны и являются самыми популярными моделями на рынке.

Электромеханические. Замки подобной конструкции имеют возможность закрывать дверь не только с помощью ключа, но и с помощью электронного модуля. Как правило, такие механизмы имеет обычные ригели, которыми можно управлять вручную либо электронным приспособлением: картой, брелоком, пультом.

Электронные. Их основное преимущество – воздействие на дверь с большого расстояния. Как правило, их устанавливают в частных коттеджах на гаражных и входных воротах, калитках. Главная проблема в том, что их легко вскрыть, как и любое электронное устройство. По степени надежности и защиты от взлома они проигрывают электромеханическим и электромагнитным моделям.

Электромагнитные. Для установки замка с магнитами необходим контур с постоянным электричеством в сети. При этом условии он способен обеспечить хорошую защиту. Чаще их используют на промышленных площадках и в больших офисных зданиях.

Конструкция и общие сведения

Сейчас на рынке существуют разные защитные системы, которые могут устанавливаться для организации безопасности придомовой территории. Крепление электромеханических и электромагнитных замков на калитку производят специализированные фирмы. Но монтаж можно выполнить и самостоятельно.

Cisa

Непосредственно электромеханическая защелка напоминает механический замок, причем как по внешнему виду, так и по размеру, и по внутренней конструкции. Наличие электронной части является единственным отличием этого защитного устройства от классического механизма.

Для открывания можно воспользоваться ключом. Также открываться он может магнитной карточкой либо с пульта или с панели клавиатуры набрав код.

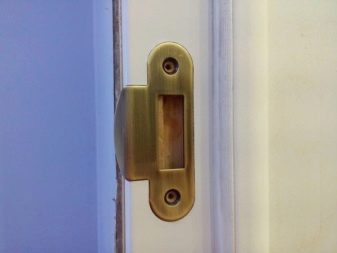

Запор на двери

Сегодня можно увидеть несколько электромеханических устройств этого типа:

1. Накладные.
2. Врезные.

Врезной электромеханический замок встраивается в полость калитки. Крепление накладной конструкции производится наружу полотна двери или ворот.

Если нужна установка электромеханического замка на калитку, то не следует торопиться с приобретением. Требуется внимательно познакомиться со спецификой работы всех моделей. В магазинах доступны замки на калитку, имеющие разное предназначение.

Забор частного дома

Для начала нужен электромеханический замок уличный на калитку морозостойкий, и он должен выдерживать механические нагрузки. Также оборудование отличается по типу открывания полотна, то есть система отпирания бывает для левой и правой створки.

Различаются конструкции и по крепежу с учетом материала двери. К примеру, для калитки из штакетника и профнастила требуются разные устройства.

Различные модели замков могут иметь дополнительные запоры, представляющие вертикальные ригели, которые находятся в конструкции трехточечного запирания. Часто они подключаются к видеодомофону.

Фото замка можно посмотреть ниже.

На складе

Виды механизмов

Помимо расположения, электромеханические замковые системы на калитку отличаются по способу работы. Конструкции делятся с учетом того, как производится открытие механического ригеля. Замок на ворота может быть следующих типов:

1. Моторный.
2. Электроблокирующий.
3. С электрической защелкой.
4. Соленоидный.

Варианты уличных морозостойких запоров

В электроблокирующих замках планка в закрытом положении расположена в пазу. Она хорошо фиксирует калитку.

Так, подпружиненный фиксатор сбрасывается, а ригель заходит в корпус замка. Втягивание производится благодаря использованию ключа или карточки.

Моторные замки для калиток работают за счет небольшого электрического двигателя. Из-за того, что ригель в закрытом состоянии все время находится под давлением, отодвинуть защелку невозможно.

Atis

В определенных защитных системах можно подобрать количество планок для закрывания. В дневное время применяется один запор, ночью срабатывают все защелки. Главное отличие моторных замков – небольшая пауза во время открытия.

В соленоидных конструкциях для калитки защитный механизм имеет следующий принцип работы. Для установки замка в определенное положение применяется соленоид. Во время подачи соответствующего сигнала для входа он оттягивает запорную планку из ответной части, затем она фиксируется.

Уличный накладной вариант

Крепление в этом положении происходит благодаря фиксатору, так калитка открывается. Во время подачи повторного сигнала либо электрического питания фиксатор отпускает ригель. Последний под действием силы пружины закрывает калитку. Но не стоит забывать, что при обесточивании работа электронного емкостно-резистивного механизма невозможна.

Особенность функционирования электрозащелки на калитке состоит в том, что во время подачи тока фиксатор деблокируется. Непосредственно защелку можно открыть за счет нажима на ручку. Электромеханические модели для калиток удобны, так как при их использовании дверь можно оставить открытой.

На фото ниже представлен уличный замок для калитки частного дома.

На даче

Комплектация

Покупая любой электрозамок, в комплекте производитель может поставлять:

• набор ключей и личинок к замку;
• инструкцию по эксплуатации;
• схему подключения замка;
• домофон;
• вызывную панель;
• специальные крепежи;
• блок питания замка;
• сертификат качества, гарантийный полис.

На фото ниже – классический морозостойкий электромеханический замок.

Комплектация

Специфика устройств

Отличия между механическим и электронным механизмом незначительные, но если рассматривать со стороны надежности, функциональности и уровня безопасности, то первый намного лучше. К монтажу ЭМЗ нужно подходить крайне ответственно. Если вы имеете много свободного времени и не боитесь трудностей, тогда вы сможете поставить ЭМЗ без посторонней помощи.

Главная загвоздка установки и подключение ЭМЗ состоит в том, что дополнительно вам нужно установить:

• домофон;
• сигнализацию;
• видеодомофон;
• кнопочную панель и т.д.

Видеодомофон

ЭМЗ бывает врезным и накладным.

Активация механизмов выполняется электронным ключом или намагниченной карточкой. Некоторые ставят опцию считывания кода с пальца или таблетки. Сегодня ассортимент ЭМЗ весьма разнообразен. При желании вы можете купить ЭМЗ на дистанционном управлении.

Закрытие ЭМЗ выполняется возводящим ригелем или соленоидом. Оборудование доп.безопасности подключается отдельно. К ЭМЗ прилагаются:

• ключи;
• ответная деталь;
• цилиндр для замка;
• металлический корпус.

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

• Строительный уровень;
• Молоток;
• Рулетку;
• Шуруповерт;
• Дрель электрического типа;
• Кусачки;
• Крепежный инструмент;
• Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

https://youtube.com/watch?v=-aYSfNA5S4I

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Комплектация

Для корпуса запора используют алюминий или нержавеющую сталь. Пластмасса практически не используется. Даже самая прочная не считается надежной и долговечной.

Комплект электромагнитного замка состоит из множества деталей и на входную дверь устанавливается:

• Магнитная система;
• Якорь из металла (накладка);
• Чип сигнализации;
• Крепеж с планками;
• Контроллер для ДУ;
• Блок, отвечающий за бесперебойное питание;
• Считыватель;
• Кнопка для возможности выхода без применения ключа.

Дополнительно есть возможность установки вспомогательных систем, которые заказываются отдельно. В стандартный набор входит 6 ключей в виде карточек или брелоков. Причем один из них уже настроен на замок, а остальные необходимо перекодировать. Для тяжелых железных дверей набор комплектуется доводчиком.

Коммутация электрической цепи

Питание устройства выполняется от постоянного тока В 12 В.

При укладке провода с наружной части забора или рамки калитки прячем его в гофрированный шланг, а затем пластиковый канал. Еще лучше, когда есть возможность скрыть кабель в полости ограждения.

Подключаем все провода в соответствии со схемой, которая поставляется вместе с инструкцией по сборке. Если таковой нет, то вы найдете ее в интернете, введя модель замка в поисковик.

Изделие, поставляемое с контроллером, хоть и дороже, но гораздо практичнее, поскольку механизм полностью совместим с компьютером.

Контроллер отвечает за такие функции:

1. Передачу сигнала для открытия.
2. Подачу питания для закрытия.
3. Кодировку ключей.

Когда выполнено пробное подключение, выполняется программирование ключей:

1. Универсальный ключ из комплекта подносится к контроллеру.
2. Включается режим записи.
3. По очереди программируются оставшиеся ключи.
4. По окончании контроллер возвращается в обычный режим работы.

При необходимости из ПК производится выгрузка, загрузка базы ключей.

Технические характеристики

Подбирая комплект для запирания входной двери, необходимо обращать внимание, прежде всего, на силу удержания. Среди инженеров принято измерять эту силу в килограммах

Самые мощные замки развивают усилие от 1000 кг. В линейках отдельных производителей различие между ближайшими моделями составляет 50 либо 100 кг. На входную дверь, в отличие от межкомнатной, обязательно нужно ставить замок с рабочим усилием не ниже 250 кг.

Но кроме рабочего усилия, необходимо обращать внимание и на остаточную намагниченность. Нередко она появляется из-за погрешностей при работе или из-за ошибок при отборе устройства

В норме остаточная намагниченность не должна превышать 2 кг. Чтобы все нормально работало, требуется еще тщательно подбирать блок питания для замка. Главными деталями механизма электромагнитного замка являются следующие:

• корпус;
• сердечник;
• обмотка.

Чаще всего сердечник склеивают, применяя трансформаторную листовую сталь. Предпочтение этого материала позволяет сократить остаточное напряжение. Ту же функцию имеет и особый вид лакокрасочных материалов

Но важно понимать, что на 100% убрать остающийся ток нельзя. Почти всегда рабочий элемент электромагнитного замка образуется из комплекта пластин, собранных наподобие буквы Ш

Но в некоторых случаях применяется монолитный сердечник. Он плох тем, что гораздо сильнее обычного накапливает остаточное напряжение. Поэтому в электрическую цепь замка, кроме привычных компонентов, входит непременно и конденсатор большой емкости. Она должна составлять минимум 200 мкФ. Что касается обмотки сердечника – это, в сущности, катушка, образованная навиванием медного эмалированного провода.

Корпуса магнитных замков в основном выполняются из алюминия. Довольно широкое распространение получила и нержавеющая сталь. А вот пластмасса употребляется довольно мало. Даже лучшие варианты ее трудно назвать надежными и долговечными. Когда электромагнитный замок срабатывает, магниты, связанные с обмоткой, сцепляются между собой. Достаточно тока в 5 Вт, чтобы сила удержания превысила 150 кг.

Когда напряжение отключено, замок открывается. С электротехнической точки зрения внутри него появляется колебательный контур переменного тока. Разрядка из-за присутствия конденсатора производится только через обмотку. Этот процесс сопровождается сменой полярности магнита. Оставшийся ток и тратится для перемагничивания. Но если конденсатор поломан, открыть дверь станет значительно труднее. Единственным выходом является замена деталей. Запчасть должна быть однотипной. Ее ставят параллельно клеммам.

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».
