Как поставить стропила правильно

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Из чего состоит?

Устройство стропильной системы, как нетрудно заметить, довольно сложное и даже противоречивое. Каждая часть этой конструкции имеет строго определенную роль. Так, мауэрлат представляет собой длинные бруски из хвойной древесины, причем для работы используется строго смолистое дерево. Такие элементы раскладывают вдоль внешних несущих стенок, присоединяя к основанию анкерами либо стержнями особой конструкции (с резьбой). Эта деталь передает нагрузку от кровли на стену.

Определенное значение для опоры кровли имеет и лежень – это деревянный брусок, заменяющий мауэрлат в отдельных случаях. Лежни кладут на внутренние опорные стены. Они превращаются в основу кровельного треугольника. Благодаря им скаты не расползаются под собственной тяжестью. А также стоит сказать и про стойки – это поставленные по вертикали бруски с квадратным сечением. Они воспринимают давление, которое оказывает вниз коньковый узел, и транслируют его механически на внутреннюю несущую плоскость. Иногда стойки оказываются под стропильными ногами.

Подкосы призваны укрепить всю конструкцию крыши, они связывают в одно целое ноги и лежни. Эта деталь по форме напоминает ромб. Общность, образуемая затяжкой и подкосами, получила название фермы. Кроме них, нужна еще и обрешетка, которая представляет собой тонкие доски, набиваемые под прямым углом к ногам стропил. Она помогает удержать стропильные ноги как единую систему. К обрешетке прикрепляется абсолютно любое покрытие крыши.

Под мягкие материалы обрешетка должна делаться неразрывной, причем наилучшим средством считается фанера. На самом верху располагается конек, который логически и физически завершает кровельный треугольник. Соединение пары противопоставленных ног стропил обеспечивается квадратным деревянным брусом, который предотвращает разрушение крыши в целом. А в самом низу скатной кровли располагается свес, который выводится приблизительно на 0,5 м от периметра. Благодаря ему потоки дождя, уходящие с крыши, не заливают наружные несущие плоскости и не вредят им.

Кобылки используют лишь в той ситуации, когда стропильные ноги не удается выполнить по той длине, которая позволила бы организовать свес. Соединение с досками пониженного сечения эффективно решает эту проблему. Для крепления деревянных элементов стропил чаще всего рекомендуется использовать хомуты, скобы. Применять гвозди нежелательно, потому что проколотое ими дерево через несколько лет становится слабым и непрочным. Поэтому профессионалы если и используют соединения, делаемые непосредственно на стройплощадке, то пускают в ход болты.

Но даже болтовая связка ослабляет строительные конструкции, пусть и сравнительно немного. Крепче всего оказываются соединения при помощи хомутов либо скоб из металла. Максимально повысить качество изделий может только их промышленное получение, поскольку лишь в строго стандартизированных и полностью контролируемых условиях исключены отклонения от норм, ухудшение качества. Собрать стропильную конструкцию из полностью готовых ферм можно очень быстро, никакого риска в ее использовании нет. Другое дело, что требуется как можно точнее собрать информацию о необходимых характеристиках и без искажений передать ее производителю.

Карнизный брус служит для упирания в него распорки, другой конец которой упирается в лобовую доску, при этом капельник не деформируется и его конфигурация не искажается. Ветровые связи – это те элементы стропильной системы, которые переводят нагрузку, создаваемую ветром, с кровли на фундамент. Они не только увеличивают суммарную устойчивость конструкции, но и помогают избежать ее опрокидывания при нестабильности единичных деталей. Крыша сохранит пространственную жесткость даже при весьма сильных ветрах.

Горизонтальными ветровыми связями оказываются такие элементы, как:

• раскосы;
• параболические затяжки;
• комплексы обычных затяжек;
• фермы, дополненные крестовидной решеткой.

Типы крыш

Кровля с наклоном бывает односкатная и многоскатная. Первый тип чаще всего применяется для построек с небольшой площадью: сараев, беседок, гаражей и жилых домов, в которых 2 – 3 комнаты. Крутизна наклона ската такой крыши обычно небольшая – до 30 градусов. Построить для нее каркас легче, чем для многоскатных вариантов, существуют оригинальные проекты, которые имеют прекрасный визуальный облик.

Самый распространенный вид кровли для частных домов – это двухскатная, которая активно используется при строительстве и сегодня. Чаще всего в профиль она имеет форму равнобедренного треугольника, фронтоны вертикальные с углами наклона боковых сторон 15, 30, 40 и 45 градусов.

Их строительство упрощает то, что из-за широкого распространения существует огромное количество проектов, инструкций по возведению стропильной системы и кровельного покрытия.

Двухскатная кровля в профиль чаще всего симметричная. Реже встречаются проекты крыш, имеющие разные скаты, отличается их длина и, соответственно, угол наклона к горизонту. Подобный дизайн смотрится очень оригинально, часто он предусматривает монтаж оконных проемов на одном из скатов. Созданная для него стропильная система практически не отличается от симметричной конструкции.

Трехскатная крыша – это практически та же двухскатная, только усеченная с одной из боковых сторон. Один из скатов в виде равнобедренного треугольника, два других имеют формы трапеции. Усечение может быть полным – от конька до основания крыши или частичным, тогда остается участок прямого фронтона. Подобные варианты крыш широко распространены в нашей стране, их традиционно возводили много столетий. Популярны они и сейчас не только для жилых зданий, но и для гаражей, сараев и других хозяйственных построек.

Широко распространены при загородном строительстве крыши со скатами, состоящими из нескольких плоскостей. Каждая из них имеет разные углы наклона. Форма фронтона при этом пятиугольник или трапеция. Скатная крыша с пятиуголным профилем сохраняет свои защитные характеристики, при этом внутри остается больше свободного пространства для обустройства полноценной жилой комнаты.

Вальмовые крыши представляют собой двухскатные, только фронтоны у них усечены под некоторым углом, поэтому два ската у них в форме равнобедренных треугольников, а два – в форме трапеции, конек укороченный. Такие конструкции получили распространение в Голландии и Скандинавских странах, где требуется эффективная защита кровли от мощного ветра.

Схемы стропильной системы такой кровли усложняются, но опытными руками не составит труда возвести стропила самостоятельно.

В полувальмовых крышах усечение фронтона происходит не полностью до основания, подобные конструкции используют, например, если хотят создать в мансарде дополнительные боковые окна. Чертеж подобной кровли более сложен, чем у вальмовой, она имеет скаты в нескольких наклонных плоскостях в форме трапеции и треугольника, может быть пятискатная, шестискатная или других сложнейших конструкций. Полувальмовая крыша имеет оригинальный вид и хорошо защищена от ветра.

Шатровая кровля используется для зданий квадратной формы. Она имеет вид правильной пирамиды, скаты треугольные, расположенные под наклоном, то есть фронтоны отсутствуют. Часто такой тип используют для беседок и других малых зданий.

Многощипцовая конструкция крыши тоже чаще всего используется для квадратных домов, но можно ее возвести и на прямоугольном здании. По сути, она восьмискатная со скатами, имеющими одинаковые треугольные формы. Чаще всего проекты такой кровли представлены со сложным стропильным каркасом, наличием ендов и замысловатой системой карнизов и водосливов.

Бубновая кровля для квадратных в профиль зданий имеет 4 ската ромбовидной формы. Ломаная поверхность усложняет монтаж стропильной системы и настил покрытия. Но такие проекты смотрятся очень оригинально.

Наконец, по форме кровля может быть сводчатая, то есть обтекаемая, в профиль полукруглая. Подобная конструкция будет надежно защищать от ветра и осадков, но возводить ее сложно. Чаще всего такие крыши устанавливают не на жилых зданиях, а на беседках и небольших хозяйственных постройках.

Разновидности стропильных систем

Различают два основных типа стропильных систем для крыш с двумя скатами – висячие и наслонные. Опишем каждый из них по отдельности.

Висячие стропила

Устройство двухскатной крыши с висячими стропилами целесообразно лишь при ширине кровли в пределах 6 метров. Такие стропила крепятся на коньковый прогон с одной стороны, и на несущую стену с другой. Они испытывают распирающие усилия, в чем и состоит основная особенность двухскатной крыши с висячими стропилами. Затяжку для них можно изготавливать как из дерева, так и из металла. Если установить затяжки снизу, то они исполняют функцию несущих балок

Крайне важно прочно закрепить затяжку, поскольку она также испытывает распирающее усилие. Затяжка нужна, в первую очередь, чтобы предотвратить повреждение несущих стен – иначе они могут упасть под давлением тяжелых стропильных ног.

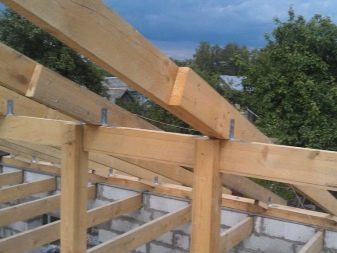

Наслонные стропила

В данном случае размер крыши не имеет значения. Сборка стропильной системы данного типа предполагает наличие лежня и опорных стоек. На лежень, который укладывается параллельно мауэрлату, переносится часть нагрузки. Получается, что стропила прилегают друг к другу в верхней точке и дополнительно поддерживаются стойкой. В такой системе стропильные ноги испытывают усилие только на изгиб. Они монтируются намного проще, чем висячие. Правда, требуются опорные стойки.

Комбинированный тип

Нередко крыше придают довольно сложную форму, что требует сооружения стропильных систем смешанного типа. Профессионалы рекомендуют составлять подробную схему с расчетами на каждый элемент стропильной системы, чтобы в процессе работ данные всегда были под рукой.

Способы крепления стропила к мауэрлату

Крепление стропил – один из наиболее важных моментов монтажа кровли. От способа крепления зависит уровень сопротивляемости крыши неблагоприятным погодным условиям: ветру, снежным завалам, резким колебаниям температуры.

Дерево сжимается при высоком температурном режиме и расширяется при повышенной влажности.

Поскольку вся система стропил как бы «дышит», для профилактики смещений и разрывов соединения не следует делать жесткими.

Особенно большую опасность при некорректном монтаже предоставляет возможность возникновения действующих на стены дома распорных сил.

Есть два способа соединения мауэрлата и стропил: жесткое и скользящее. Тип сопряжения выбирают в зависимости от формы кровли и конкретного вида стропил: висячих или наслонных.

Жёсткое крепление

Основным правилом жесткого крепления является абсолютное исключение каких бы то ни было взаимодействий (поворотов, сдвигов, кручения, изгибов) между деталями конструкции.

Этого можно достичь двумя способами крепления:

• при помощи уголков с опорным подшивным бруском;
• путем создания на стропильной ноге «седла» (запила) с последующим закреплением получившегося соединения при помощи гвоздей, проволоки, скоб.

При первом варианте стропила опираются на мауэрлат при помощи опорного бруска.

Благодаря использованию подшитого бруска длиной до 1 метра, стропило жестко опирается по линии давления и при помощи уголков из металла фиксируется с боков, чтобы избежать поперечных смещений.

Второй метод практикуется намного чаще: гвозди забивают по направлению один к другому с боков. Таким образом, внутри мауэрлата они скрещиваются. Третий гвоздь забивают вертикально.

Данный способ позволяет получить максимально жёсткий узел крепления стропил к мауэрлату.

При обоих типах сопряжения для страховки производится дополнительное соединение стропил со стеной с применением анкеров и проволоки-катанки.

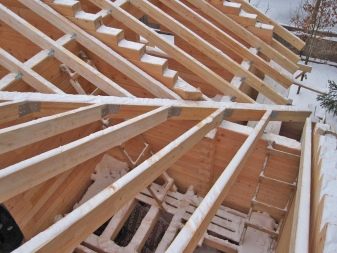

Скользящее крепление

Данный тип соединения (с двумя степенями свободы) называют также шарнирным. Создается оно посредством применения крепежа для свободного перемещения (в некоторых пределах) одной из деталей сопряжения.

Конкретно в этом случае такой деталью становится стропило по отношению к мауэрлату.

Есть несколько способов данного вида крепления, сохраняющего возможность сдвига.

1. Создается запил, а стропильная нога укладывается запилом на мауэрлат:

• производится крепление при помощи двух гвоздей наискосок (с боков) по направлению один к другому;
• крепление осуществляется с использованием одного гвоздя, который забивается вертикально по направлению сверху вниз в мауэрлат через стропило;
• вместо гвоздей может использоваться пластина из металла с отверстиями для гвоздей;
• стропило и мауэрлат соединяются с помощью скобы.

Стропило выпускается за стену, при этом применяется единичное крепление с помощью крепежных пластин.
Соединение производится с использованием «салазки» – особого металлического крепежа, предназначенного для стропил.

Все перечисленные способы позволяют стропильной ноге упираться в мауэрлат, однако элементы конструкции сохраняют возможность передвижения относительно друг друга при подвижках.

Скользящий тип крепления очень часто применяется при строительстве домов, но особенной популярностью он пользуется при возведении деревянных домов из бруса и бревен, в которых усадка стен приводит к искажению геометрии постройки.

При применении жесткого типа соединений это может стать причиной разрушения стен. Скользящие соединения дают возможность фронтонам, бревенчатым стенам и всей кровле постепенно как бы подстраиваться под происходящую усадку.

Конструкцию собирают на земле: делают все необходимые замеры, в стропильных ногах и мауэрлате выпиливают врезки, основательно подгоняют. После этого элементы крыши по порядку устанавливают на здание.
