Выпускной клапан

Впускные и выпускные клапаны: размер имеет значение — DRIVE2

Если вы разрабатываете головку блока цилиндров для получения максимальной мощности, то не будет никаким сюрпризом, что основной целью является максимальный поток. Это, кроме всего прочего, требует использования клапанов большего размера, которые могут быть физически установлены в камеры сгорания. Это требует решения, как лучше всего разделить имеющееся пространство между впускными и выпускными клапанами. Другими словами, что лучше: большой впускной и маленький выпускной клапан, оба клапана одинакового размера или большой выпускной и маленький впускной клапан? Прежде всего, можно подумать, что большой выпускной клапан — это тот путь, которым нужно идти; ведь отработанные газы, без сомнения, занимают больший объем, чем газы, втянутые в цилиндр через впускную систему. Однако, когда мы касаемся мощности, действует другое «железное» правило: легче опустошить цилиндр, чем наполнить его.Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т.е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска закиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

К сожалению, установка увеличенных выпускных клапанов имеет «ловушку», которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении диаметра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90 — 95% от размера впускного клапана, дают очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

www.drive2.ru

Устройство привода

За правильную и своевременную работу клапанного механизма отвечает распределительный вал и . Конструкция и количество распредвалов для каждого типа двигателя выбирается индивидуально. Деталь представляет собой вал, на котором выполнены кулачки определенной формы. Проворачиваясь, они оказывают давление на толкатели, гидрокомпенсаторы или коромысла и открывают клапана. Тип схемы зависит от конкретного двигателя.

Газораспределительный механизм

Распредвал находится непосредственно в головке блока цилиндров. Привод к нему идет от коленчатого вала. Это может быть цепная, ременная или зубчатая передача. Наиболее надежной является цепная, но она требует дополнительных конструктивных решений. Например, успокоитель для гашения вибрации цепи и натяжитель. Скорость вращения распределительного вала в два раза ниже, чем скорость вращения коленчатого вала. Так обеспечивается согласование их работы.

От количества клапанов зависит количество распределительных валов. Существует две основных схемы:

• SOHC (одновальная);
• DOHC (двухвальная).

При наличии только двух клапанов достаточно одного распредвала. Вращаясь, он обеспечивает попеременное открытие впускного и выпускного клапанов. В наиболее распространенных четырехклапанных двигателях устанавливаются два распредвала. Один обеспечивает работу впускных, а другой выпускных клапанов. В двигателях с V-образных расположением цилиндров устанавливается четыре распредвала. По два на каждую сторону.

Кулачки распредвала не толкают стержень клапана напрямую. Существует несколько типов “посредников”:

• роликовые рычаги (коромысло);
• механические толкатели (стаканы);
• гидравлические толкатели.

Роликовые рычаги имеют более предпочтительную конструкцию. На гидротолкатель давят так называемые коромысла, которые качаются на вставных осях. Чтобы снизить трение на рычаге предусмотрен ролик, который контактирует непосредственно с кулачком.

В другой схеме используются гидравлические толкатели (компенсаторы зазора), которые расположены непосредственно на стержне. Гидрокомпенсаторы автоматически регулируют тепловой зазор и обеспечивают мягкую и менее шумную работу механизма. Это небольшая деталь состоит из цилиндра с поршнем и пружиной, каналов для масла и обратного клапана. Для работы гидротолкателя используется масло, которое подается из . Более подробно про гидрокомпенсаторы можно прочитать в отдельной статье на нашем сайте.

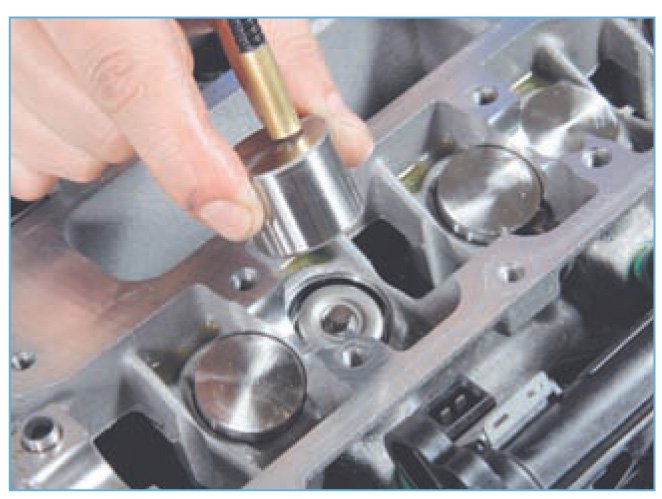

Снятие стакана клапана магнитом

Механические толкатели (стаканы) представляют собой втулку, закрытую с одной стороны. Они устанавливаются в корпус ГБЦ и непосредственно передают усилие на стержень клапана. Основные их недостатки заключаются в необходимости периодической регулировки зазоров и стуке при работе на непрогретом двигателе.

Двойная пружина

В четырехтактных бензиновых и дизельных двигателях клапаны располагаются в головке цилиндров. Через впускные клапаны проходит только смесь воздуха и топлива, поэтому они подвергаются воздействию более низких температур, чем выпускные клапаны. У впускного клапана тарелку делают большего диаметра, чем у выпускного, так как давление на впуске меньше давления на выпуске. Двигатели разных моделей отличаются количеством клапа­нов. Двигателям с двумя и более впускными клапанами свойственно лучшее наполнение цилиндров. Дополнительный впускной клапан увеличивает проходное сечение впускных каналов, следовательно, в цилиндр поступает больше топливовоздушной смеси. То же самое касается и выпускных клапанов: два клапана на выпуске позволяют увеличить вы­пускные каналы, что облегчает выход отработавших газов из цилиндра. Клапан подверга­ется очень значительным нагрузкам даже при нормальном режиме работы двигателя. Для повышения стойкости клапана к износу, прожиганию и коррозии его поверхность подвер­гается специальной обработке. Так, например, впускные клапаны изготавливаются из стали с хромом или кремнием для повышения их износостойкости и коррозионной стойкости или магния и никеля для повышения прочности. Выпускные клапаны сделаны из сплавов на основе никеля. Клапан состоит из двух частей: стержня и тарелки. Клапан установлен в отверстии в головке цилиндров. Тарелка плотно прилегает к седлу. В процессе работы головка цилиндров нагревает седло. Часть тепла передается стержню клапана, а от него — направляющей втулке, поэтому стержень является самой холодной частью клапана. Седло клапана и направляющая втулка охлаждаются жидкостью, протекающей по рубашке вокруг впускных каналов. Открываясь и закрываясь, клапан поворачивается на небольшой угол, поэтому каждый раз он садится на новое место.

Выпускной клапан – элемент ГРМ, при открытии которого происходит удаление (выпуск) отработавших газов из камеры сгорания двигателя.

Выпуск газов происходит тогда, когда поршень в цилиндре двигателя направляется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ). В процессе работы двигателя выпускные клапаны подвергаются значительным термическим нагрузкам, так как постоянно контактируют с раскаленными отработавшими газами. Головка клапана при работе ДВС может разогреваться в пределах 600-800 градусов.

После окончания такта впуска и сжатия главным требованием в момент возгорания топлива в камере сгорания является максимальная герметичность. Впускной и выпускной клапаны закрыты. Когда поршень принял на себя энергию расширяющихся газов после возгорания топливно-воздушной смеси, из камеры сгорания необходимо удалить эти отработавшие газы. Герметизация камеры на данном этапе уже не нужна. За удаление выхлопных газов в конструкции газораспределительного механизма отвечает выпускной тарельчатый клапан, который размещен в головке блока цилиндров (ГБЦ).

Принцип работы впускного клапана

Своевременное открытие и закрытие впускного клапана обеспечивает угловое положение распределительного вала, точно синхронизированного с таким же угловым положением коленчатого вала. То есть, угловое положение одного строго соответствует определенному угловому положению другого.

В зависимости от модели двигателя, впускных клапанов может быть и несколько на один цилиндр.

Для радикального изменения опережения открытия клапанов необходимо приобрести комплект спортивных распредвалов

Прежде, чем поршень достигнет высшей мертвой точки, начинает открываться впускной клапан — то есть, при такте впуска, к началу движения поршня вниз, клапан уже приоткрыт. Для разных моделей двигателей существует свое опережение открытия клапана. Пределы колебаний составляют 5-30 градусов.

А вот закрытие впускного клапана происходит с некоторой задержкой, после того как поршень достигает нижней мертвой точки и начинает движение вверх. Заполнение цилиндра продолжается даже после начала движения. Это происходит вследствие инерции во впускном коллекторе.

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же принципиальную схему, а отличаться могут:

• 8-клапанной или 16-клапанной головкой блока цилиндров;
• Диаметром поршней;
• Карбюраторной или инжекторной топливной системой;
• Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В частности, на автомобиле ВАЗ 2114 установлен 8 клапанный 4-х цилиндровый двигатель объемом 1,5 литра модели ВАЗ 2111, с системой подачи топлива – типа «инжектор» (распределенный впрыск). Точно таким же двигателем внутреннего сгорания (ДВС) комплектуется ВАЗ 2115 и ВАЗ 2113.

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

• В поршневой группе,
• В кривошипно-шатунном механизме;
• В системе газораспределения;
• В навесном оборудовании (в водяном насосе, генераторе и т. д.).

Почему стучит двигатель, что может быть причиной стука:

• недостаточное количество масла в картере масляной системы;
• износ деталей вследствие длительной эксплуатации;
• заводские дефекты;
• перегрев двигателя;
• эксплуатация мотора на постоянных максимальных нагрузках.

Стук в двигателе ВАЗ 2114 имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

• резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
• звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
• одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).

Как стучат клапана, как его определить? Стук клапанов обычно довольно резкий, щелкающий, высокого тона. Стучать может он не один, а сразу несколько. Чтобы понять причину возникновения различных шумов в газораспределительном механизме (ГРМ), необходимо хотя бы немного иметь представление об его устройстве. ГРМ ВАЗ 2114 состоит из следующих элементов:

1. распределительный вал.
2. распределительная шестерня.
3. Ремень ГРМ.
4. Толкатели.
5. Регулировочные шайбы.
6. Впускные и выпускные клапаны.

Принципиально схема работает следующим образом:

1. От вращающегося коленчатого вала через ремень ГРМ движение передается на шестерню распределительного вала;
2. Шестерня жестко закреплена на распределительном валу (фиксируется шпонкой и крепится болтом) поэтому вал также приводится в движение;
3. Кулачки распределительного вала нажимают на регулировочную шайбу, находящуюся в наружной части днища толкателя.
4. Толкатель нажимает клапан, клапан при движении коленчатого вала открывается и закрывается, происходит заполнение рабочей смесью в цилиндрах ДВС, совершается рабочий цикл.

Причиной стука может быть любое звено в газораспределительном механизме. Но есть наиболее часто встречающиеся причины:

• Большой зазор между кулачком распределительного вала и толкателем;
• Износ опор распределительного вала;
• Износ посадочного места в головке блока цилиндров (ГБЦ) под распределительный вал;
• Сработанная неровная поверхность регулировочной шайбы;
• Разбивание посадочного места под толкатель в ГБЦ.

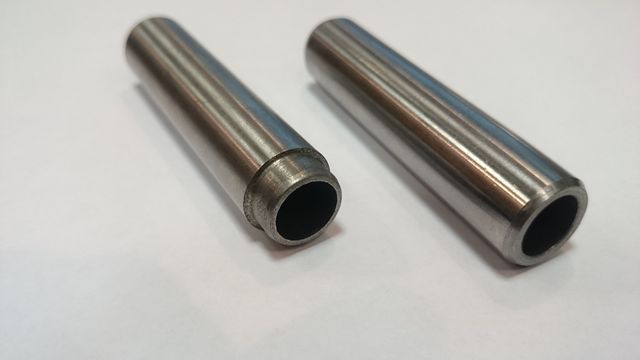

Втулки клапанов и их направляющие

Отвод тепла от стержня клапана и его перемещение в возвратно поступательной плоскости обеспечивают направляющие втулки. В процессе работы сами втулки подвергаются воздействию высоких температур, омываясь горячими отработанными газами. При возвратно поступательном движении клапана между ним и поверхностью втулки возникает трение. Если смазки поступает не достаточно, то трение идёт практически на сухую.

Для впускных клапанов, в связи с разницей в температуре нагрева, зазоры между направляющей втулкой и стержнем делаются меньше. Нижнюю часть втулки делают под конус для предотвращения заклинивания клапана.

Впускные и выпускные клапаны: размер имеет значение — DRIVE2

Если вы разрабатываете головку блока цилиндров для получения максимальной мощности, то не будет никаким сюрпризом, что основной целью является максимальный поток. Это, кроме всего прочего, требует использования клапанов большего размера, которые могут быть физически установлены в камеры сгорания. Это требует решения, как лучше всего разделить имеющееся пространство между впускными и выпускными клапанами. Другими словами, что лучше: большой впускной и маленький выпускной клапан, оба клапана одинакового размера или большой выпускной и маленький впускной клапан? Прежде всего, можно подумать, что большой выпускной клапан — это тот путь, которым нужно идти; ведь отработанные газы, без сомнения, занимают больший объем, чем газы, втянутые в цилиндр через впускную систему. Однако, когда мы касаемся мощности, действует другое «железное» правило: легче опустошить цилиндр, чем наполнить его.Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т.е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска закиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

К сожалению, установка увеличенных выпускных клапанов имеет «ловушку», которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении диаметра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90 — 95% от размера впускного клапана, дают очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

www.drive2.ru

Впускной и выпускной клапан — отличия

Главное отличие впускного клапана от выпускного – диаметр тарелки: у впускного она больше. Почему? Потому что всасывание воздуха из атмосферы в цилиндр под действием разрежения происходит с меньшей скоростью, чем выталкивание его из цилиндра поршнем.

Все просто: количество воздуха (или топливовоздушной смеси) – одинаковое, а скорость – разная. Соответственно, там, где скорость ниже, отверстие шире, а закрывающая его тарелка – больше в диаметре.

Все это справедливо для тех клапанных механизмов, где впускных и выпускных клапанов – равное количество – по одному или по два. Впрочем, есть моторы с нечетным количеством клапанов: два впускных + один выпускной или три впускных + два выпускных. Тут все наоборот: диаметр тарелок выпускных клапанов будет больше, чем у впускных, ибо производитель компенсировал низкую скорость всасывания добавлением одного «лишнего» отверстия, а не увеличением диаметра. Подробнее о соотношении клапанов и цилиндров можно прочитать в соответствующей статье.

Второе важное отличие в конструкции клапанов – их рабочая температура. Впускные клапаны работают при 350-500 градусах, а вот выпускным тяжелее – раскаленные отработавшие газы нагревают их до 700-900 градусов

Поэтому, соответственно, выпускные клапаны часто делают более жаропрочными.

KnowCar — понятная энциклопедия по устройству автомобилей, где сложное описано простым языком, с иллюстрациями и видео, а статьи рассортированы по разделам. Энциклопедия в процессе наполнения. Если есть вопросы или предложения, свяжитесь с командой. Все контактные данные — внизу сайта.

knowcar.ru

Пружины клапана

Пружина работает в условиях больших нагрузок. Основная её задача заключается в создании надёжной и плотной стыковки клапана и седла. Испытывая нагрузки, пружина может сломаться, зачастую это происходит по причине вхождения её в резонанс. С целью предотвращения этого явления, витки пружины делают с переменным шагом.

Так же можно изготовить коническую или двойную пружину. Двойные пружины обладают дополнительным плюсом, так как наличие двух деталей повышает надёжность механизма и уменьшает общий размер пружин.

Дабы исключить возможность резонанса в двойной пружине, направление витков внутренней и внешней пружин делают разными. Так же это позволяет удержать обломки детали, в случае поломки пружины, осколки задержатся между витками.

Пружины для клапанов изготавливают из проволоки, материал которой — сталь. После придания формы, изделие закаляют и подвергают отпуску. Для повышения прочности, обдувают воздухом с добавлением абразивного материала.

Что бы избежать коррозии, пружины обрабатывают оксидом цинка или кадмия. Концы пружин шлифуют и придают им плоскую форму. Это делается для более эффективной фиксации торцов пружин со специальными неподвижными тарелками в блоке цилиндров. Тарелки изготавливают из стали с низким содержанием углерода, верхнюю тарелку фиксируют на клапане при помощи сухарика.

Впускные и выпускные клапаны: размер имеет значение — DRIVE2

Если вы разрабатываете головку блока цилиндров для получения максимальной мощности, то не будет никаким сюрпризом, что основной целью является максимальный поток. Это, кроме всего прочего, требует использования клапанов большего размера, которые могут быть физически установлены в камеры сгорания. Это требует решения, как лучше всего разделить имеющееся пространство между впускными и выпускными клапанами. Другими словами, что лучше: большой впускной и маленький выпускной клапан, оба клапана одинакового размера или большой выпускной и маленький впускной клапан? Прежде всего, можно подумать, что большой выпускной клапан — это тот путь, которым нужно идти; ведь отработанные газы, без сомнения, занимают больший объем, чем газы, втянутые в цилиндр через впускную систему. Однако, когда мы касаемся мощности, действует другое «железное» правило: легче опустошить цилиндр, чем наполнить его.Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т.е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска закиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

К сожалению, установка увеличенных выпускных клапанов имеет «ловушку», которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении диаметра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90 — 95% от размера впускного клапана, дают очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

www.drive2.ru

Что такое перекрытие клапанов?

Это процесс, когда оба клапана открыты, на очень короткий промежуток времени. Впускной открывается раньше, а выпускной закрывается позже. Обычно такое происходит, когда поршень находится в ВМТ (верхней мертвой точке).

В основном это делается для того чтобы цилиндры двигателя лучше наполнялись на средних и высоких оборотах (на низких этот эффект не так сильно выражен). Когда обороты высокие тогда и поток воздушно топливной смеси намного больше, его как-то нужно запихнуть в цилиндры, но и отводить отработанные газы нужно также быстрее.

Для этого и сделано перекрытие — когда отработанные газы выходят в выпускной коллектор (то есть выпускные клапана открыты), создается сильное разряжение в цилиндрах, ближе к верхней мертвой точке (ВМТ) начинает немного приоткрываться впускной клапан. Разряжение, которое есть в цилиндрах, начинает «засасывать» свежую воздушно-топливную смесь. Таким образом, наполнение происходит намного лучше, то есть воздушно-топливной смеси в двигатель поступает больше, что лучше сказывается на мощности.

Устройство и принцип работы

Автоматический воздухоотводчик

Автоматический прибор имеет очень простую конструкцию. Состоит из следующих основных частей:

• корпус, изготовленный из прочного и не коррозирующего металла (чаще всего – бронзы или нержавейки);
• крышка с калиброванным отверстием для стравливания скопившегося воздуха;
• помещенный внутри корпуса поплавок.

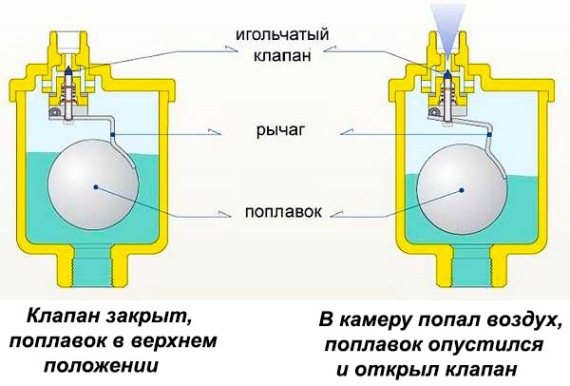

Принцип действия автоматического воздушного клапана прост. Скапливающийся в системе воздух постепенно смещается в его сторону, где воздействует на расположенный в камере поплавок, чуть поднимая его. Выше по направляющим находится стравливающее отверстие, через которое воздушные пузырьки под давлением водных масс выходят наружу.

Что и почему ломается?

Поломка клапанов может быть рукотворной или эксплуатационной. Во втором случае виновником всему является неуправляемый фактор времени. Износ рано или поздно настигает даже самые прочные вольфрамовые тарелки клапанов. Всё начинается с образования люфта в зоне стыковки с седлом, а заканчивается деформацией клапанной головки и полной остановкой авто.

Зазор в приводе может возникнуть и под действием человеческого фактора (нерадивого автомастера, выполняющего регулировку), и в силу износа. В этом случае исчезает плавность хода клапана: кулачок распределительного вала не «набегает», а со всей силы «наскакивает» на толкатели. Удары сыплются на стержень и клапанную головку при открытии, закрытии систем впуска или выпуска.

Страдает толкатель, торец клапанного стержня, пружина, на которую увеличивается нагрузка. Итог небольшого пробега с большим зазором в приводе – полное разрушение клапана: или тарелка отпадёт от штока, или стержень сломается в зоне канавки для сухариков (где тонко, там и рвётся).

По статистике, ремонт клапана автомобильного двигателя в автосервисах Москвы чаще всего требуется:

• при деформациях головки;
• повреждениях втулки;
• заклинивании стержня;
• разбитом седле;
• прогаре фаски.
