Однофазная схема распределительного щита

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Выбор электрощитка

Установка электрощитка квартирного начинается с предварительного выбора. Для начала нужно определить, какой электрощиток нужно покупать: щиток для скрытой (установки в нишу)  или щиток для наружной (устанавливается на стену) установки. Также нужно определиться на сколько групп будет разбита электрика в вашей квартире, а следовательно, на сколько автоматов защиты должен быть электрощиток.

Встраиваемый электрощит

Если ремонт квартиры планируется со скрытой электропроводкой, для краткости будем называть её электрика, то лучше, установить электрощит для скрытой установки – он имеет более красивый внешний вид и минимально выступает из стены. При  отделке новостройки устанавливать следует, только скрытый (внутренний) электрощиток.

Для его установки необходимо тщательно выбрать место для установки. Помните установка электрощитка квартирного делается один раз, на «всю жизнь». Поэтому торопиться не следует. Место под установку электрощитка должно быть «привязано» к мебели, которую вы установите после завершения ремонта. К щитку должен быть постоянный доступ.

Начинается  установка встраиваемого электрощитка квартирного с подготовки ниши, в которую и будет «примазан» щиток – при помощи гипса или алебастра. Не забывайте, что стены при установке скрытого щитка должны иметь толщину, позволяющую это сделать.

Щиток наружной установки

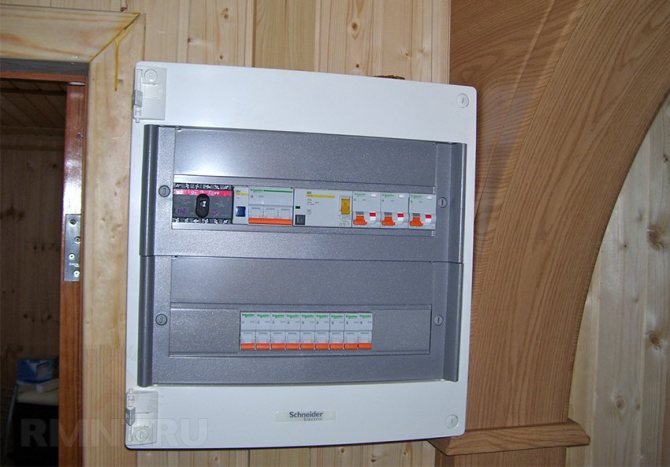

Для открытой (наружной) электрики идеально подходит накладной электрощит. Такой щит не требует ниши под установку – его  закрепляют с помощью распорных дюбелей с шурупами — саморезами.

По функциональности квартирные щитки могут быть групповые, в которых устанавливаются только автоматы защиты и учетно-групповые (для автоматов защиты и счетчиков учета). Выпускаются щитки с возможностью установки 6,9,12,18,24,36 автоматов защиты. Степень защиты электрощитков IP20, IP30-IP65.

Примечание:  Ingress Protection Rating — система классификации уровней защиты оболочки электрического ооборудования от проникновения твёрдых предметов и воды. Основывается на международный стандарт IEC 60529 в  Америке, DIN 40050 для Европы, ГОСТ 14254-96 для Российской Федерации. Под уровнем защиты, нужно понимать способ защиты, который обеспечивает  оболочка прибора от доступа к опасным частям (токоведущим и опасным механическим частям), попадания внешних твердых предметов и (или) воды внутрь оболочки  устройства.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

1. Закрытый (встраиваемый в стену).
2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

• количество потребителей электрической энергии;
• суммарная мощность потребления электрической энергии;
• мощность каждого потребителя;
• место установки электрощита;
• количество фаз;
• наличие заземляющего проводника;
• наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Ниша в стене, для установки распределительного электрощита

Для того чтобы сделать нишу понадобиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжелый молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий) то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Размещение электрощитка

Вот, в принципе, и всё, что должно быть внутри электрощитка. Теперь поговорим о том, где он должен быть расположен. Не нужно говорить о том, что щиток в квартире может появиться в случае её капитального ремонта или довольно серьёзного косметического. В других случаях затеваться с штроблением, штукатуркой и т.п. вряд ли стоит.

Наружный и скрытый монтаж

Установка электрощитка начинается с определения его типа: для наружного или скрытого монтажа. Первый вариант, чаще всего, используют, когда невозможно сделать нишу в стене для скрытой установки, которая выглядит более эстетичною. Минимально выступающий из стены электрощиток не только выглядит красиво, но и никому не мешает.

Выбирать место для щитка следует с учётом мебели, которая будет стоять в прихожей (там чаще всего находится ввод электрического кабеля в квартиру с лестничной клетки). Нужно сделать так, чтобы мебель не закрывала щиток. К нему должен быть постоянный доступ для экстренного отключения в случае аварии. Монтаж электрощитка в нише производится на алебастр или гипс, щитка наружной установки – на дюбели с саморезами.
