Как сделать самодельный настольный лобзиковый станок

Несколько полезных советов

• Рабочий ход пилки электролобзика снизу вверх. На деревянных заготовках из-за этого появляются сколы на поверхности, обращённой в сторону лобзика. Чтобы их избежать, переверните деталь «лицом» вниз.
• Пилить детали со стороны «изнанки» не всегда удобно. В этом случае сколов будет меньше, если вы заклеите линию реза малярным скотчем.
• Ещё один способ избежать сколов – использовать пилки со специальным «обратным зубом». Однако, с ними становится очень заметной отдача и для удержания лобзика нужно дополнительное физическое усилие.
• Пилка лобзика – весьма упругий элемент. Из-за этого во время реза она изгибается, что, в свою очередь, приводит к уводу плоскости распила в сторону. Чем толще распиливаемая заготовка, тем больше увод. Чтобы его уменьшить, используйте самые острые пилки и подавайте лобзик вперёд как можно медленнее.
• Тонкий металл, тонкая фанера, оргалит могут сильно дребезжать при работе. Такие детали нужно положить на лист 10-12-миллиметровой фанеры и резать уже этот «бутерброд».

Что можно сделать из фанеры: интересные идеи и рисунки

Выпиливание по дереву электролобзиком или ручным инструментом – процесс творческий. Можно создать множество декоративных изделий разного направления:

Чертежи поделок из фанеры не обязательно должны быть выполнены в точных размерах. Даже взяв пример из интернета и поменяв немого его пропорции, вы получите уникальное изделие, которого точно ни у кого в таком виде нет.

Поделки из фанеры своими руками можно раскрасить или оставить в натуральном цвете, можно приклеить на них пуговицы, бусины, ленты и другой декор, чтобы оживить изделие. Для этого стоит привлечь к работе детей, их фантазия – бездонный кладезь интересных идей.

Предлагаем вам схемы с фото для вырезания лобзиком из фанеры.

Вы можете придумать сами, что можно выпилить, пользуясь ручным или электрическим инструментом, сделать собственный эскиз и перенести его на бумагу, затем на полотно дерева или фанеры.

Резьба лобзиком по фанере требует определенных знаний и навыков

Если у вас их нет, примите во внимание следующие правила:

Как сделать пилочку для электролобзика из ножовочного полотна

А знание причин, приводящих к поломке, позволяет действовать упреждающе, не допуская таких режимов работы, при которых инструмент будет преждевременно поврежден.

Электролобзик является универсальным электроинструментом, подходящим для работы с различными материалами. Он может работать с деревом, металлом, пластиком и др. Такая универсальность обеспечивается применением огромного разнообразия пильных полотен, которые есть на все случаи жизни. При работе электролобзик и его составляющие испытывают большие механические нагрузки. Опыт сервисных центров по ремонту электроинструмента, а также советы профессионалов помогают обозначить основные неисправности электролобзиков и причины их возникновения.

Типовые неисправности электролобзиков и их причины

1. Поломка опорного ролика.

   Пильное полотно, закрепляемое в электролобзик, является его главным рабочим элементом, выполняющим полезную работу. Лобзиковая пилка крепится на опорный ролик лобзика, и этот ролик принимает на себя наибольшую нагрузку в процессе резки материала.

Причины, по которым опорный ролик может быть перегружен и преждевременно выведен из строя:

• использование некачественной пилки;
• использование чересчур затупленной пилки;
• использование пилки, не соответствующей характеру выполняемых работ.

В результате перегрева ролик может просто заклинить. В другом случае может произойти распил самого ролика пильным полотном.

Методы предупреждения этой поломки

• использовать только качественные комплектующие;
• вовремя менять полотна, не дожидаясь, пока они сильно затупятся;
• использовать полотна, соответствующие характеру выполняемых работ;
• работать электролобзиком бережно, не допуская чрезмерных усилий при распиловке, и следовать рекомендациям производителя.

Поломка узла фиксации полотна. Безинструментальная фиксация пильного полотна является удобной возможностью, которая присутствует во многих моделях электролобзиков. Позволяет быстро сменить режущий наконечник, не тратя много времени. Проблема в том, что этот узел может выйти из строя из-за частого попадания в него пыли, создаваемой лобзиком при работе.

Профилактические меры

• периодически очищать крепление для полотна от пыли;
• смазывать его при необходимости смазками типа WD-40;
• использовать возможность подключения к лобзику пылесоса или пылесборника.

Повреждение деталей редуктора. Причина заключается все в той же пыли, которая может попадать внутрь редуктора через вентиляционные отверстия и приводит к поломкам. Как и в п.2 помочь может пылесос или пылесборник.

Излом или изгиб опорного штока. Предупредить поломку можно развивая культуру аккуратной работы электроинструментом. В частности, нельзя ронять лобзик; стараться избегать столкновений корпуса и штока с выступающими деталями обрабатываемого материала.

Облом зубьев на цанге лобзика. Происходит при попытке затянуть не до конца вставленную пилку. Здесь ничего кроме внимательности не поможет.

Преждевременный износ червячной передачи якоря электролобзика и его главной косозубой шестерни. Возникает в том случае, когда сам процесс резки начинается еще до того, как двигатель набрал полные обороты. Предупреждение: не подносить пильное полотно лобзика вплотную к обрабатываемому материалу до тех пор, пока не установится нормальная скорость хода.

Следуя этим простым советам, вы продлите срок бесперебойной работы вашего электролобзика.

Недостатки

Во-первых, у этого электролобзика нет регулятора оборотов, так что пилить пластики (поликарбонат, оргстекло и т.п.) им невозможно (они плавятся). Далее:

Фото 3

Нет быстрозажимного механизма пилки, так что каждый раз приходится отверткой отвинчивать и завинчивать два винта. Кроме того, тот колпачок, которым пилка прижималась, сделан из цинка и развалился:

Фото 4

так что пришлось изготавливать замену из квадратного куска железа толщиной 4 мм путём пропиливания ручной ножовкой штробы посередине и просверливания двух отверстий под винтики (см. Фото 3).

Также ось опорного (под пилку) ролика стёрлась, пришлось менять (Фото 3 внизу; торчащая шляпка — это от вставленного своего гвоздя).

А ещё вся нижняя станина крепиться всего лишь одним винтом и крутиться во все стороны (чтобы можно было пилить под углом), но из-за этого очень трудно настроить перпендикулярность пилки станине.

Инструменты для резьбы по дереву

Выпиливание лобзиком – процесс творческий, но требует подготовки и дополнительного оборудования. Что потребуется для работы:

Подготовка трафарета

Чертежи для выпиливания лобзиком могут быть разного размера, в зависимости от масштаба изготавливаемого изделия. Для создания схемы полки, элемента мебели или составной объемной игрушки можно взять большой лист ватмана А1 или А0, подойдут и оставшиеся после ремонта обои, для маленьких фигурок берут обычную бумагу А4 или другой подходящий формат.

На поверхности ярким карандашом или маркером рисуем контур будущего изделия, придерживаясь размеров. Это может быть элемент для сборки мебели, полочка или другое изделие большого размера.

Шаблоны для выпиливания лобзиком представлены в сети столь в широком разнообразии, что выбрать подходящий может быть трудно. Гораздо проще придумать свои узоры для выпиливания и перенести их на бумагу.

Перенос изображения на поверхность фанеры или досок

Прежде, чем начать выпиливание лобзиком, необходимо перенести изображение с трафарета на деревянную или фанерную заготовку. Для этого из листа вырезаем фигуру, прикладываем ее к поверхности фанеры и аккуратно обводим. Желательно, чтобы линия была ровной и точной. Пользуемся простым карандашом, чтобы при необходимости можно было поправить линию, стерев ее ластиком.

Контур наносим с тыльной стороны, чтобы на готовом изделии не было видно остатков линий. Внутреннюю площадь можно заштриховать, чтобы не срезать лишнего и обозначить неприкосновенные участки.

Важно перенести рисунок таким образом, чтобы свести к минимуму выпиливание лобзиком вдоль волокон – так сложно получить ровную линию

Технология процесса пиления

Как пользоваться лобзиком, наверняка, многие слышали. Работа с инструментом не вызовет сложностей, если к ней правильно подготовиться.

Резьба по фанере начинается с внутренних контуров рисунка
. Для этого надо сделать прорези для вставки лезвия инструмента:

• Фанера часто берется тонкая, и при срезании большого контура проблем не возникнет, а в маленьком остатке может возникнуть напряжение. Пиление лобзиком внутри способно повредить изделие – сколы, заусеницы, рассечение;
• Так проще работать: вам всегда есть, за что держать заготовку. С большим листом гораздо проще обращаться, чем пытаться удержать маленькое выпиленное изделие во время формирования его внутренней части.

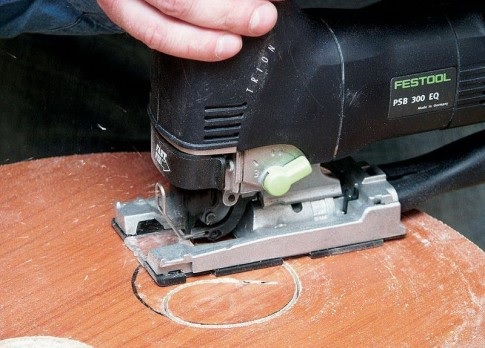

Как пилить электролобзиком
:

Работа электролобзиком намного проще, чем ручным инструментом, здесь не нужно прилагать физические усилия и процесс идет быстрее.

Как пилить лобзиком
:

Ничего сложного, как видите, в этом процессе нет.

Дефекты в работе

Если вы не соблюдали технологию, неправильно держали инструмент, пила может просто сместиться с линии. Почему лобзик пилит криво:

• наклонили инструмент во время работы;
• ослабилось натяжение пилки;
• у электрического возможно ослабление крепления пилы.

Чтобы избежать подобных неполадок, перед началом пиления обязательно проверяйте натяжение пилы и крепление всех рабочих элементов. Если лезвие скосилось и застряло, лучше начать все сначала и сделать линию параллельно дефектной.

Немного о технике безопасности

Техника безопасности при работе с лобзиком для выпиливания фанеры и дерева простая:

• Используйте защитные средства – очки, перчатки, халат. Эти вещи защитят вас от пыли и мелкой стружки.
• Распиливание ручным лобзиком следует проводить аккуратно, чтобы не повредить пальцы пилкой. Соблюдайте расстояние между телом и инструментом.
• Если вы новичок, внимательно прочитайте инструкцию, как пользоваться электролобзиком, основные характеристики инструмента. Эта информация поможет избежать случайных травм и поломки агрегата.

Резьба по дереву электролобзиком требует аккуратности и внимания. От этих качеств зависит и ваше здоровье, и целостность готового изделия.

Замена щеток

Искрение и запах гари указывают на неоднородность режима работы обмоток. Обычно в этом виноваты щетки, которые износились и требуют замены. Во время работы графит понемногу стирается, длина щеток уменьшается, плотность контакта с поверхностью коллектора снижается. Неплотный контакт вызывает нагрев, сильное искрение, оплавляющее поверхность коллектора и разрушающее его пластины. Поэтому, при появлении первых признаков износа надо вынуть щетки, осмотреть их, и, при необходимости, поменять. Покупая щетки, рекомендуется иметь с собой старые как образец, чтобы не промахнуться с размером.

Помимо щеток, в двигателе могут оказаться проблемы с обмотками или пробоем изоляции. Все эти вопросы решаются только при разборке мотора и полном обследовании ротора и статора, прозвонке обмоток и определении дефектного узла. Принимать решение о ремонте или замене следует только после точного определения величины поломки, однако, для неопытного человека всегда проще (и правильнее) сразу приобрести новый двигатель.

Части, из которых состоит электролобзик

1. Корпус двигателя. Наиболее требовательная к прочности часть инструмента, поскольку именно в нем находится двигатель, вращательное движение которого посредством вала и редуктора преобразуется в возвратно-поступательное движение ползуна. В свою очередь, на ползуне крепится главная режущая часть электролобзика – пильное полотно или пилка.
2. Редуктор. Иногда он выполнен из пластика, что не только уменьшает прочность инструмента, но и ухудшает его теплоотдачу. В результате, такой инструмент будет быстрее нагреваться и с большей долей вероятности быстро выйдет из строя. Поэтому металлический корпус редуктора более предпочтителен.
3. Подошва. Этот элемент устройства играет важную роль в выполнении точных качественных резов материала. В недорогих моделях часто используется штампованная пластина из металла или, что еще хуже, из пластика. С таким инструментом на качественную работу надеяться не стоит. Наиболее предпочтительный вариант – литая металлическая подошва. Кроме материала, из которого она сделана, играет роль также надежность ее крепления к лобзику. Крепление должно быть надежным и без люфтов.
4. Рукоятка.

Виды рукояток электролобзиков

• В виде скобы. Примером таких лобзиков может стать Makita модели 4327, Makita 4329. Удобны в применении для раскроечных работ, где не требуется много фигурных резов.
• D-образные. Представитель этого класса – Hitachi модели CJ 110 MV и CJ 120 V. С такой рукояткой легко даются крупные плавные линии реза.
• Грибовидные. BOSCH использует такие рукоятки в электролобзиках GST 120E и GST135CE. Грибовидная рукоятка позволяет наиболее качественно выполнять фигурные резы, на которых для поворотов нужно постоянное изменение захвата инструмента рукой оператора.

Ножовочное полотно или пилка. Что касается выбора пилок для электролобзика, то это также важный момент, чтобы обеспечить качество пропила на должном уровне. Основной принцип в подборе пильного полотна таков: для разных видов работ и разных материалов нужно использовать только соответствующие полотна. Это продлевает срок службы как пилки, так и самого инструмента.

Пильные полотна различаются по:

• Материалу, из которого они изготовлены.
• Шагу зубьев.
• Способу заточки и разводки.
• Форме полотна и зубьев.

Классификация полотен:

• Из высокоуглеродистой стали (маркировка HCS) – сами по себе достаточно гибкие и предназначены для работы с мягкими материалами.
• Из быстрорежущей инструментальной стали (HSS) – для более прочных материалов.
• Из биметалла (BiM) – сочетание гибкости непосредственно полотна и твердости его зубьев (или напыления). Соответственно, полотно HCS, зубья – HSS.
• Из прочного материала HM/TC позволяют работать со стеклопластиком и даже черепицей.
• С волнообразной кромкой. Используют для работы с цветными металлами.
• Для керамики, стекла и других твердых материалов используют пилки с алмазным или иным напылением; с напайками из твердых сплавов.
• Специальные полотна для кафеля.

Противоскольное приспособление.

Чтобы избежать сколов разрезаемого материала и получить чистый рез, используют различные противоскольные приспособления. Например, Makita 4351FCT; «бошевские» модели GST 85PE, GST 120E (BE), GST 135BCE (CE). Уменьшению сколов способствует выбор соответствующего полотна и оптимальной скорости его движения.

К другим важным техническим характеристикам и особенностям управления электролобзиков относятся (различаются в зависимости от производителя и модели):

• регулировка скорости хода пилки;
• ограничение пускового тока при старте;
• многоступенчатый маятниковый ход;
• возможность быстрой замены пилки без дополнительного инструмента;
• безинструментальная регулировка наклона опорной плиты для косых резов;
• система удаления опилок и подключение к пылесосу;
• подсветка рабочей зоны.

Покупая инструмент, обращайте внимание на эти особенности электролобзиков, выбирая оптимальный для себя вариант

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.

Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:

• Кусок стали: 18x15x15 (длина, ширина, высота)
• Ножовка по металлу
• Болгарка с диском по металлу (желательно алмазным)
• Дрель со сверлом по металлу на 4 мм
• Тиски
• Линейка или штангенциркуль

Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.

Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.
