Самодельный кулер для дымогенератора

Примеры изготовления компрессора для дымогенератора своими руками

Собирая вентилятор улитку своими руками, важно правильно подобрать емкость и основной элемент, поскольку неправильная мощность или маленький объем канистры или бутылки приведут к сбою в функционировании и потребности в замене деталей. Самостоятельная сборка компрессора – дешево и практично

Самостоятельная сборка компрессора – дешево и практично

В любом случае алгоритм действий аналогичен:

1. В дне емкости делается отверстие, куда крепится вентилятор.
2. В крышке делается другое отверстие, через которое прибор подсоединяется к дымогенератору.

При этом при работе с разными емкостями имеются и особенности.

Из пластиковой бутылки

Возможно использовать бутылки для вентилятора улитки от 2 л., но оптимальный объем – 10 л. С такой емкостью удобнее работать, и функциональные возможности ее больше.

Изготавливая своими руками вентилятор, следует позаботиться о герметизации всех соединений и прочных креплениях, поэтому для работы потребуется клеевой пистолет, метизы, а также прорезиненные прокладки для эффективной фиксации.

Из пластиковой или металлической канистры

Использование канистр при изготовлении своими руками нагнетателя усложняется необходимостью установки приспособления для регулировки оборотов. Резистор подсоединяется с помощью паяльника к блоку питания. Также для фиксации трубок из нержавейки или полипропилена лучше применить газовый ключ, что сделает крепления более надежным.

Продукты, приготовленные методом холодного копчения, порадуют даже изысканных гурманов, предпочитающих еду из дорогих ресторанов типа sous vide. Еда из домашней коптилки будет такой сочной, красивой и полезной, что не оставит равнодушным никого.

Как сделать компрессор для коптильни своими руками

Для нагнетания воздуха в дымогенератор можно использовать любой аппарат, способный создавать поток. При этом будет достаточно устройства с мощностью 4 Вт.

Из кулера ПК

Самый дешевый и простой вариант компрессора, который будет обеспечивать дымогенератор воздухом, можно изготовить из кулера, то есть из обычного компьютерного вентилятора. При том, подойдет любой вентилятор размером от 40х40 мм до 120х120 мм.

Чтобы собрать нагнетатель воздуха для коптильни, потребуются приготовить следующие комплектующие:

• кулер подходящей мощности и размера;
• пластиковая емкость объемом 5-10 л, можно использовать пластиковую бутылку либо канистру;
• водопроводные фитинги;
• полипропиленовая, медная или из нержавеющей стали трубка длиной около 25 см и диаметром 25 мм;
• переменный резистор или блок питания с регулятором напряжения;
• саморезы.

Способ изготовления нагнетателя воздуха прост.

1. Вырежьте в емкости отверстие, соответствующее размеру кулера. Если используется пластиковая канистра, то отверстие можно вырезать с помощью электролобзика.
2. Вставьте кулер в отверстие и закрепите его либо с использованием клеевого пистолета, либо саморезами или болтами.
3. Далее, проделайте отверстие в крышке емкости для установки в нее патрубка, к которому будет подсоединяться трубка, ведущая к генератору дыма. Все соединения должны быть максимально герметичны.
4. Воспользовавшись водопроводными фитингами, закрепите трубку на крышке канистры или пластиковой бутылки.
5. Подключите вентилятор к источнику питания 5-12 в.

Чтобы повысить мощность потока воздуха, можно изготовить вентиляторный блок, состоящий из нескольких кулеров.

Из форточного вентилятора

Изготовить компрессор для коптильни можно также из форточного вентилятора. Процесс изготовления мало чем отличается от тех же действий с использованием кулера от ПК.

Только вместо подключения аппарата к блоку питания, форточный вентилятор для компрессора подключается к сети 220 В. В качестве альтернативы форточному вентилятору подойдет вытяжной кулер для ванной комнаты.

Из аквариумного компрессора

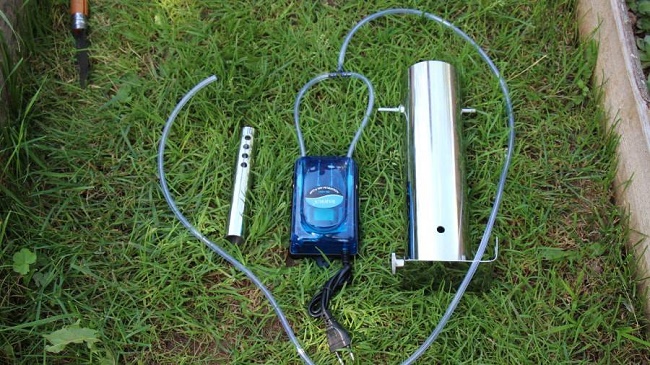

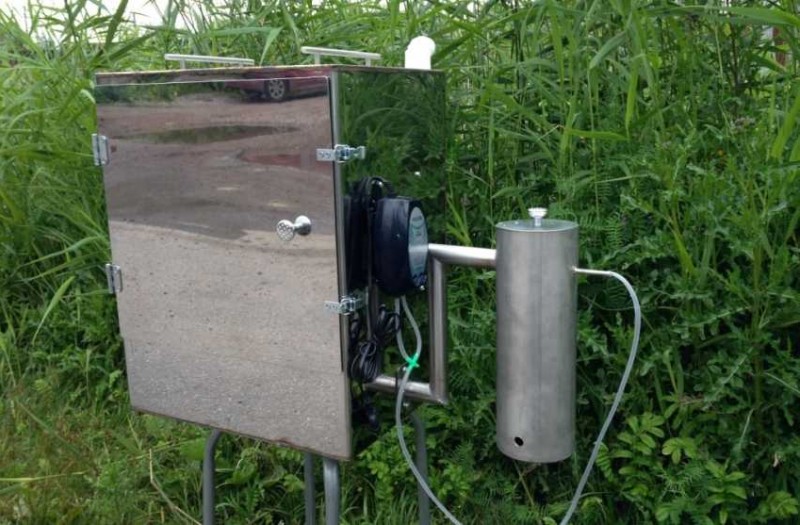

Для дымогенератора холодного копчения в качестве нагнетателя воздуха можно применить аквариумный компрессор. Но следует знать, что для этой цели подойдет только аппарат определенного типа, то есть активный компрессор. Данный вид устройств отличается наружной установкой и имеют одну или 2 выходные трубки.

Подключается аппарат к генератору дыма очень просто: достаточно вставить выходной шланг аппарата в штуцер эжектора генератора и включить устройство. Если из аквариумного компрессора выходит 2 трубки, то их следует объединить в одном канале и последний соединить со штуцером. Будет хорошо, если аквариумный нагнетатель будет оборудован регулятором подачи воздуха.

Из компрессора от холодильника

При желании, нагнетатель воздуха для генератора дыма можно изготовить из компрессора от холодильника. Но в таком случае, к агрегату потребуется подсоединить накопительную емкость (ресивер), который можно изготовить из металлической трубы большого диаметра, старого огнетушителя или газового баллона.

Подача воздуха в дымогенератор из накопительной емкости происходит посредством пневматического шланга.

Из автокомпрессора

Для обеспечения потока воздуха в эжектор можно использовать и обычный автомобильный компрессор. Но у данного агрегата есть один недостаток: он не может работать продолжительное время без остановки по причине сильного перегрева.

Но все же приспособить автокомпрессор для работы с генератором дыма возможно. Потребуется подсоединить к аппарату ресивер с датчиком давления, как и в случае с агрегатом от холодильника.

После поднятия давления в ресивере до определенного значения, прессостат будет отключать двигатель аппарата на время, пока воздух не израсходуется, и запускать его снова для накопления воздуха в емкости. В таком режиме автокомпрессор перегреваться не будет и сможет обеспечивать дымогенератор потоком воздуха на протяжение суток и более.

Виды

Какой дымогенератор для копчения выбрать, зависит от объемов обрабатываемого сырья. Если вы решили обустроить мини-коптильню на дому, понадобится промышленный вариант. Это постоянно действующий аппарат высокой производительности. Он рассчитан на приготовление за один раз большого количества копченостей (от нескольких десятков килограммов). Здесь предусмотрены все технологии создания блюд из разного сырья и параметры дыма.

Промышленный генератор

Домашний дымогенератор

Для бесперебойной работы аппарат должен обладать определенными техническими характеристиками:

• Запитываться от розетки на 220В и потреблять электроэнергии не больше 4 кВт за сутки;
• Иметь регулировочный тумблер, чтобы прибор мог отключаться при достижении нужной температуры;
• Нагревательный элемент должен быть мощностью примерно 1 кВт;
• Объем бункера для опилок – не меньше 1,5 килограмма, чтобы работа могла продолжаться до полутора суток;
• Оптимальный размер камеры – 1 кубометр, в ней будущие деликатесы хорошо пропитаются ароматным дымом.

Дымогенератор должен быть оборудован автоматической системой выключения в случае неисправности.

Самодельные коптильные генераторы различны по своим конструктивным особенностям. Но всех их можно разделить на две группы в зависимости от способа нагревания.

Источник нагрева	Принцип работы
Открытый огонь	Наиболее простой вариант: берется металлический ящик небольшого размера, внутрь него засыпаются опилки. В его верхнюю часть встраивается вывод с гофротрубой для отвода дыма. Конструкция устанавливается на открытый огонь, под действием которого опилки тлеют. Использование компрессоров здесь обычно не предусмотрено. При кажущейся простоте устройства оно имеет определенные недостатки: контролировать выделение и температуру дыма, а также подсыпать опилки практически невозможно. Да и длительный процесс холодного копчения обеспечить сложно, открытый огонь нужно постоянно контролировать.
Электрический элемент	Здесь также используется емкость с выводом для дыма, но внутри устанавливается электроэлемент. Если нагрев коптильной основы осуществляется с помощью электроэнергии, рекомендуется встроить термодатчик, отключающий устройство при достижении нужной температуры. Регулировать процесс поджога щепы можно с помощью электронного блока управления. Нагнетать воздух поможет вентиляторный блок. Такое устройство не нуждается в постоянном внимании коптильщика, необходимо лишь периодически добавлять опилки или щепу.

При использовании электрического оборудования для копчения, особенно самодельного, нужно соблюдать все правила техники безопасности при работе с электроприборами.

Виды компрессоров для коптильни

Чтобы правильно его подобрать, изначально стоит рассмотреть о конструктивных решениях данного устройства:

Из компьютерного кулера

Он подходит при холодном копчении небольшого объема продуктов. Производительность можно регулировать потенциометром, а в качестве источника питания можно использовать зарядное устройство телефонов, компьютерный блок питания или емкие батарейки.

Если кратко о изготовлении, то вентилятор, он же кулер, необходимо поместить в ресивер, который будет источником небольшого избыточного давления. Пластиковая бутылка или канистра будет для данных целей отличным решением.

Аквариумный компрессор для дымогенератора

Устройство, которое сразу можно подключать, не применяя конструктивных манипуляций. Достаточно только подключить шланг, который зачастую идет в комплекте, и воткнуть вилку в сеть 220В. Важным нюансом является наличие регулировки подачи воздуха в дымогенератор. Более дорогие модели штатно оснащены такой регулировкой, но если в имеющимся нагнетателе нет такой возможности, то воспользуйтесь стандартным дросселем или пережимом. При выборе, оптимальный параметры расхода воздуха составляют от 3 до 10 л/мин.

От холодильника или автомобильный

Их производительность позволит эффективно работать с большим объемом продуктов и более производительными дымогенераторами. В этом случае коптильной камерой для копчения станет двухсотлитровая бочка или старый холодильник.

Если Вы хотите создать более универсальное изделие, то можно сделать автоматическую систему, соединив компрессор с ресивером. Отличным ресивером станет труба Ду 100 со стальными заглушками по бокам и приваренными штуцерами для ввода и вывода воздуха, слива конденсата и реле давления. Реле давления можно подключить к ресиверу, выставив при этом пределы максимального и минимального давления, которое в свою очередь будет давать сигналы управляющему устройству нагнетателя воздуха. Логика следующая: давление в ресивере равно минимальному (которое выставлено на реле давления) — включить компрессор, давление равно максимальному – отключить. Благодаря такой системе нагнетатель проживет дольше, так как при постоянной работе жизненный ресурс сокращается очень быстро. Для подачи воздуха из ресивера к дымогенератору следует воспользоваться дросселем и пневматическим шлангом.

Основным преимуществом такой системы является то, что один раз накачав ресивер объемом 10 литров до 5 бар, при потреблении дымогенератора 5 л/мин, запаса воздуха хватит на 10 минут работы до следующего включения компрессора.

Поршневого промышленного типа

В данном устройстве уже реализована вышеописанная система управления, и все что Вам остается, так это докупить фильтр, дроссель и пневмошланг. Так как большинство таких устройств имеют масляную смазку поршневой пары, то возможно попадание масла в ресивер. Фильтр прекрасно справиться с такой проблемой, а дроссель позволит тонко отрегулировать подаче воздуха.

Варианты изготовления компрессора для дымогенератора своими руками

Для изготовления самодельного компрессора используются подручные материалы, среди них пластиковая бутылка или канистра. Такие устройства соответствуют следующим характеристикам:

• Предоставляют бесперебойную подачу воздуха в течение периода копчения.
• Потребляют минимум энергии, а, значит, экономичны.
• Доступностью и невысокой ценой конструктивных частей.
• Способны создать небольшое избыточное давление, что достаточно для работы дымогенератора коптильни и получения эффекта эжекции.
• Способность к восстановлению работоспособности путём ремонта и своевременного технического обслуживания.

Разберёмся в каждом варианте подробнее.

Из пластиковой бутылки

Понадобятся следующее материалы:

• пластиковая бутылка (2 л);
• кулер (с душевой вытяжки или от системного блока ПК);
• клеевой термопистолет;
• металлическая или пластиковая трубка;
• блок питания на 12 В.

Монтаж производится согласно следующей инструкции:

• В пластиковой бутылке отрезать дно.
• Вставить вентилятор и зафиксировать по контуру прилегания специальным клеем-пистолетом.
• Приобретённый заранее блок питания 12 В подсоединить с помощью клемм к вентилятору, имеющего соединительный провод. Если Вы используете зарядное устройство с существющим разьемом, то припаяйте ответный разьем к проводу вентилятора.
• На горлышко подобрать подходящую металлическую или пластиковую трубку, которая будет направлять нагнетающий вентилятором воздух в дымогенератор.

Пластиковая бутылка или другая ёмкость используется в качестве ресивера для воздуха, который поступает в результате работы вентилятора. Воздух на выходе приобретает стабильный сглаженный поток без скачков избыточного давления.

Как сделать компрессор из пластиковой бутылки, понятно, но устройство подходит только для небольших дымогенераторов. При этом не рекомендуется корпус дымогенератора плотно забивать опилками.

 Из пластиковой или металлической канистры

Компрессор для дымогенератора из канистры по конструкции сложнее предыдущего варианта, поскольку агрегат усложнен регулированием оборотов.

Детали и материалы:

• кулер осевого типа от блока ПК;
• герметичная пластиковая ёмкость из-под автомобильного масла объёмом 10л;
• клевой термопистолет;
• резистор переменного сопротивления (потенциометр), который предназначен для регулировки оборотов компрессора;
• медные, нержавеющие или полипропиленовые трубки диаметром 25 мм, длиной до 25 см;
• Винты М4.

Для монтажа самодельного устройства понадобятся следующие инструменты:

• электролобзик;
• дрель;
• прибор для спайки деталей;
• отвёртка;
• газовый ключ №1 (для зажима труб диаметром 10–36 мм).

При создании постоянного потока воздуха учитывают производительность  дымогенератора и объем коптильной камеры. Для потребностей по производительности 0,5–2 м3 в минуту, вентилятор мощностью до 10–30 Вт будет идеальным вариантом. При большем объёме камеры генератора понадобится вентилятор большей мощности.

Выполнение монтажных работ заключается в следующих действиях:

• Электролобзиком вырезается отверстие на любой грани канистры по размерам корпуса кулера. Фиксирование устройства – с помощью болтов. Чем герметичнее это будет сделано, тем большую производительность будет выдавать компрессор во время работы.
• В горлышко устанавливается трубка, которая отрезается длиною до 25 см, по необходимости, с помощью дрели. Достигается полная герметизация просветов благодаря клеящей массы из композиционного материала.
• Монтируется резистор в блок питания с помощью паяльника.

При неудачном первом испытании самодельного компрессора по одному из представленных методов, следует рационально произвести замену конструктивных элементов. Например, поменять вентилятор на агрегат помощнее или найти ёмкость большего объёма.

Оценка статьи:

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

• электрическая плитка;
• старая кастрюля;
• труба или бывшая в употреблении бочка,
• сетка из проволоки;
• два прута арматуры;
• лист железа, фанеры;
• опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
3. Положить в кастрюлю древесное топливо.
4. Кастрюлю поставить на включенную в розетку плитку.
5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
6. Поставить бочку на плитку.
7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
2. В крышке сделать отверстие, вкрутить тройник с патрубками.
3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

• три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
• соединительные хомуты или металлическая лента;
• лента фум;
• тройник и гайка для его закрепления;
• кусок медной трубки с небольшим диаметром;
• кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

1. Очистить и высушить консервные банки.
2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
9. Закрыть конструкцию сверху эжектором.
10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Компрессор для дымогенератора своими руками: пошаговая инструкция, схема и рекомендации

Одной из важных составляющих коптильни является компрессор для дымогенератора. Такие установки вы можете приобрести в готовом виде в магазине. Они обычно предназначаются для обслуживания аквариумного хозяйства. Но подобные компрессоры отличаются или слишком низкой мощностью, или довольно высокой стоимостью. Подобрать подходящую модель для коптильни довольно сложно.

Выходом будет самостоятельное изготовление компрессора. Для этого нет необходимости приобретать какие-то сложные инструменты и материалы. Достаточно будет тех, что вы сможете отыскать в собственном арсенале. Под шкаф для копчения вы сможете приспособить самые разные емкости, обычно ими выступают инструментальные и оружейные сейфы, пеналы мебельных стенок или старые холодильники.

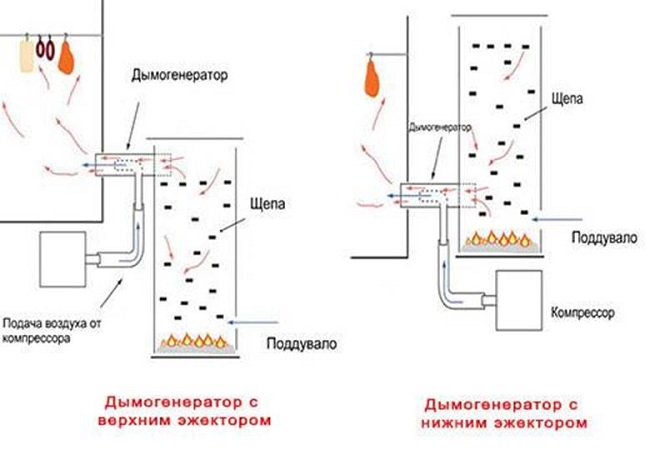

Дымогенератор с компрессором: как работает устройство

Дымогенератор в паре с компрессором работают следующим образом. Генератор дыма подсоединяется к коптильной камере с помощью дымохода. В корпус (камеру сгорания) генератора засыпают опилки или сухую щепу. Далее, к входному штуцеру генератора дыма подсоединяется трубка или шланг, ведущий к воздушному компрессору, после чего поджигают ранее засыпанные опилки. Благодаря потоку воздуха, создаваемого нагнетательным аппаратом, в эжекторе дымогенератора создается разрежение. Под воздействием последнего дым начинает интенсивно перемещаться в сторону камеры, где находятся продукты.

Компрессор для дымогенератора влияет на функционирование всей системы в целом, поскольку от напора дыма, поступающего в объем для копчения, зависит конечное качество продукта. Также от мощности компрессора зависит расход топлива. Чем мощнее будет поток воздуха, тем больше топлива будет расходоваться.

Компрессор для подключения к дымогенератору можно купить в готовом виде. Но цена на данный агрегат является достаточно высокой, и может превышать стоимость всей коптильни. Поэтому многие умельцы предпочитают изготовить данный узел самостоятельно, буквально из подручных материалов.

Перед началом собственноручного изготовления компрессора, необходимо знать основные требования, которые к нему предъявляются.

1. Аппарат должен выдерживать длительный непрерывный режим работы, поскольку холодное копчение продуктов подразумевает обработку их дымом на протяжении 24 часов, а иногда и больше.
2. Агрегат должен быть экономичным, не только по потреблению электроэнергии, но и по стоимости запчастей к нему.
3. Компрессор должен быть оборудован регулятором потока воздуха. От силы потока воздуха зависят вкусовые качества готового продукта и его способность к хранению.

Как сделать дымогенератор для холодного копчения своими руками: дополнительные элементы

В простых устройствах продукты тления щепы накапливаются на дне. Такие дымогенераторы нуждаются в регулярных профилактических очистках. Для того чтобы избежать этого, можно усовершенствовать конструкцию, оснастив ее зольником – резервуаром, в котором собираются продукты сгорания древесины.

Зольник располагается ниже уровня дна дымогенератора. Для его изготовления потребуется подготовить металлическую трубу, диаметр которой должен быть выше показателя сечения корпуса прибора. Фото помогут понять все нюансы устройства дымогенераторов для холодного копчения. Своими руками собрать зольник несложно. Для этого нужно четко придерживаться инструкции.

Самодельный дымогенератор собирают и присоединяют его к коптильной камере.

В первую очередь необходимо приварить к корпусу металлическую полосу (по периметру). Ее толщина не должна быть слишком большой. К трубе, которая является телом зольника, нужно с помощью сварочного оборудования присоединить металлическое днище. На конечном этапе сборки корпус дымогенератора вставляется в зольник.

Такое устройство способно прослужить довольно долго. Оно не нуждается в постоянном удалении продуктов сгорания из корпуса. В случае необходимости можно купить готовый прибор, оснащенный этой емкостью. Цена дымогенератора колеблется в пределах от 4 до 12 тыс. руб. в зависимости от его конструктивных особенностей.

Еще один важный момент, на котором потребуется заострить внимание при изготовлении дымогенератора, – накопление конденсата. Во время холодного копчения происходит реакция, в результате которой на стенках конструкции оседают капли влаги

Для их устранения используют сборник. Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора.

Вначале потребуется опустить отводную трубку дымогенератора вниз. Далее необходимо подготовить резервуар, в котором будет скапливаться конденсат. К нему с помощью сварочного оборудования присоединяется две трубки (параллельно друг другу). Затем отводная труба возвращается в исходное положение. Такая система позволит собирать большую часть конденсата, возникающего в процессе копчения.

Сборник для накопления конденсата не составит труда изготовить самостоятельно из подручных средств.

Компрессор из старого пылесоса

Большая коптильная камера потребует производительный генератор дыма и более мощный компрессор. Компьютерными кулерами будет уже не обойтись. Компрессор для копчения больших объёмов продуктов легко можно сделать из старого пылесоса.

Современные пылесосы мало для этого приспособлены. Выход воздуха у них обычно осуществляется через большие кассеты с фильтрами, и к ним не получится присоединить шланг. А вот у старых советских пылесосов часто выходной патрубок бывает точно такой же, как и входной. Вы можете просто присоединить к нему шланг от этого же пылесоса — и у вас есть готовый компрессор для вашей коптилки!

Ну и конечно, если вы строите настоящую, большую коптильню, например для бизнеса, то все эти кустарные приспособления вам не подойдут. В качестве компрессора для коптильни холодного копчения придётся выбирать промышленные устройства:

Здесь помимо самого нагнетателя есть ещё ресивер, баллон со сжатым воздухом, редуктор, манометр, и так далее. Воздух в дымогенератор поступает именно из баллона, а компрессор лишь поддерживает в нём постоянное давление.

Но строительство промышленных коптильных установок, это совсем отдельная тема.

Традиционная русская кухня немыслима без деликатесов, приготовленных при помощи холодного копчения. Обработанные таким образом рыба, птица, мясо, овощи не только обладают притягательным ароматом и чудесным вкусом, но и хранятся долго. Чтобы и в вашем холодильнике появились такие продукты, придется обзавестись коптильней с дымогенератором. А при наличии сноровки и инструментов попробуйте изготовить их самостоятельно. Дополнительно стоит смастерить компрессор для дымогенератора своими руками.

Изготовление своими руками

Своими руками дома можно собрать простейший компрессор для коптильни. Для этого подойдет любое устройство, создающее воздушный поток. Высокая мощность не нужна, для эффективной работы достаточно 4 Вт.

Из кулера ПК

Бюджетный и простой прибор для подачи воздуха в коптильню можно сделать из кулера, снятого со старого компьютера.

Для сборки потребуются такие материалы:

• рабочий кулер нужного размера и соответствующей мощности;
• пластиковая емкость для воды, вмещающая от пяти до десяти литров жидкости (фляга, канистра, бутылка и т.д.);
• сантехнические фитинги;
• отрезок трубы длиной 25 см и диаметром 2,5 см из полипропилена, меди или нержавеющей стали;
• переменный резистор или блок питания с переключателем напряжения;
• клей или саморезы.

Итак, чтобы изготовить самодельный компрессор для копчения продуктов, сначала нужно посредством электрического лобзика вырезать в емкости отверстие, идентичное габаритам кулера. Затем установить в разъем вентилятор, закрепить на клей или саморезами. Потом следует снять крышку с емкости и сделать отверстие под патрубок для подсоединения трубки, идущей к дымогенератору. При этом все стыки и соединения следует загерметизировать. Далее необходимо прикрепить фитингами трубку к крышке и подключить кулер к питанию мощностью 5-12 В.

Чтобы сделать поток воздуха более мощным, можно собрать целый вентиляторный блок, используя сразу несколько кулеров.

Из аквариумного компрессора

Активный аквариумный компрессор с наружной установкой и одной или парой выходных трубок также может быть использован как нагнетатель воздуха. Погружные приборы этого типа не подходят для решаемых задач.

Для подключения нужно выходной шланг нагнетателя подсоединить к штуцеру эжектора дымогенератора и запустить технику. Если компрессор использует две трубки, их соединяют в один канал, а затем подключают к штуцеру.

Из компрессора от холодильника

Компрессор от холодильника также может быть использован для нагнетания дыма в коптильню. К нему лишь нужно прикрепить накопитель, изготовленный из огнетушителя или пустого газового баллона. Также подойдет отрезок металлической трубы, но ее диаметр должен быть достаточно большим. Чтобы компрессор работал в автоматическом режиме, нужно установить прессостат (датчик давления). На нем задаются наибольший и наименьший показатели давления в ресивере, позволяющие нагнетателю запускаться или прекращать работу. Из накопителя дым подается в генератор через пневматический шланг.

Из автокомпрессора

Автомобильный компрессор также можно приспособить для транспортировки воздуха в коптильню, но у этого устройства есть недостаток — непрерывно функционировать он не сможет, потому что будет перегреваться. Чтобы задействовать такой аппарат, нужно подключить его к ресиверу с установленным реле давления. Когда в ресивере будет достигнут необходимый показатель давления, компрессор отключится, пока воздух не будет израсходован, а затем включится заново. Такое решение позволит избежать перегрева автокомпрессора и обеспечить его непрерывную работу на протяжении суток или более.

Характеристики дымогенератора и его изготовление

Обозначенное копчение длится долго. Поэтому дымообразователь должен эффективно трудиться в течение долгого периода. И энергетические потери получаются огромными. В стандартном графике аппарат поглощает несколько ватт в сутки.

Ориентировочный параметр нагревательной составляющей – 1 кВт. Но этот элемент не функционирует постоянно. Стержень достигает температурных кондиций, требующихся для копчения, и отключается. Механизм питается от рядовой системы 220 В.

В топливном отделении помещается 1 кг опилок. Этого достаточно для 24 часов работы без пауз. Если у этого отделения незначительный объём, то дымообразователь целиком заполнит его густым дымом. И у дыма будут нужные температурные характеристики. Так кулинарный процесс будет осуществляться лучше и равномерно.

Данный прибор работает по следующему принципу: воздушные потоки, поддерживаемые компрессором, поглощают результаты горения из топки. Воздух следует оттуда в коптильню и остужается до 19-25 градусов. Этих значений достаточно для качественного холодного копчения. Все операции происходят на автомате. Нет надобности в постоянном контроле генератора. Также нет необходимости подкидывать опилки. Одной их закладки достаточной для суточной работы аппарата, где есть компрессор для дымогенератора холодного копчения.

Отделение сгорания. В нём генерируется дым. Оно может иметь различный объём. Чем тоньше его стенки, тем чаще туда придётся закладывать новый тираж топлива.

Алгоритм сборки таков:

1. Используется любая огнеустойчивая стальная ёмкость. Материал обработан цинком или нержавеющий. Стенки обязательно толстые. Можно взять термос. От него используется лишь внутренняя колба. Сгодится и опустошенный огнетушитель. Только перед работой он тщательно промывается. Оптимальные параметры отсека: минимальная высота – 40 см, примерный диаметр – 10 см.
2. В нижней его части в 2 см от дна устраивается отверстие, диаметр которого составляет 1 см. К нему затем производится монтаж компрессора. Дырочки обеспечат приток свежего воздуха в это отделение. И таким образом будет поддерживаться тление.
3. Верхнюю его часть нужно основательно запаять – это гарантия герметичности. При наличии даже мизерных щелей чрезмерные дозы воздуха будут оказываться в боксе тления. А аппарат не сможет работать с высоким КПД.

Данная составляющая – это комплект стандартных труб из металла. У них незначительный диаметр. Их монтировать можно сварочным или резьбовым методом.

Варианты позиции дымохода:

1. В нижней стороне топки. Эта версия хороша для коптильни холодного копчения, скромной по габаритам. Дым может подаваться с паузами. По этой причине нужен точный расчёт высоты топки. При плохом расчёте автоматическая работа агрегата будет продолжаться меньше. При такой позиции дымохода дым не будет нормально циркулировать. Причина: коптильное и топочное отделения устроены друг к другу параллельно. Нет силы тяги. Дым направляется в коптильню только благодаря компрессору. Это часто недостаточно для продуктивной деятельности системы. А если выключится насос, дым вообще не подаётся.
2. У крышки топочного отдела. При такой позиции указанных минусов нет. Сила тяги выводит дым в коптильню автоматически. Только здесь коптильня должна позиционироваться над топкой дымообразователя. Поэтому её обычно ставят на подставку.
