§ 26. Панельное отопление

Панельным отоплением называется система, когда теплота в помещение подается от плоских отопительных панелей, в которые заложены регистры или змеевики из стальных, стеклянных или полимерных труб либо устроены каналы для прохода горячего воздуха или дымовых газов. По месту расположения труб или каналов системы панельного отопления бывают напольными, контурными, стеновыми, потолочными, подоконными, ригельными, перегородочными (колонными) и плинтусными. Применение панельного отопления позволяет улучшить интерьер помещений и повысить индустриализацию строительства.

Недостатки: увеличенный расход стальных труб; сложность ремонта труб, заделанных в панели; относительно большие бесполезные теплопотери стеновых и подоконных систем; большая тепловая инерция, затрудняющая эффективное регулирование теплового потока, который поступает в помещение. Чтобы улучшить регулирование температурного режима при панельном отоплении, применяют бифилярные (из двух ветвей) подоконные и стеновые системы. При использовании такой системы отопления обеспечиваются равные температурные условия для всех этажей здания, так как часть помещения обогревается участком П-образного стояка с горячей водой, а часть обратной, так что средняя температура теплоносителя практически одинакова на всех этажах.

Бифилярная схема эффективна и при других системах отопления, но требует установки в помещении двух стояков и двух приборов, что ухудшает его интерьер. При использовании панелей, а также децентрализованных нагревателей систем воздушного отопления, скрытно размещаемых обычно у внутренней стены, интерьер не ухудшается.

Контрольные вопросы

1. Что такое отопление?
2. Назовите основные типы систем отопления.
3. Какое основное оборудование включают центральные тепловые пункты (ЦТП) и индивидуальные (ИТП)?
4. В чем отличие зависимой и независимой схем подключения систем отопления к тепловым сетям?
5. Какие компенсаторы бывают и для чего они служат?
6. Какие типы отопительных приборов вы знаете?
7. В чем особенности регулирования теплового потока в конвекторах с кожухом, оборудованных воздушным клапаном?
8. Как отапливаются промышленные здания?
9. В чем основное отличие открытого и закрытого расширительных баков и для чего они служат?
10. В чем принцип работы гравитационной системы отопления?
11. Объясните принцип работы насосных систем отопления.
12. Назовите наиболее характерные схемы стояков однотрубных систем отопления.
13. Как работают системы парового отопления?
14. Назовите преимущества и недостатки систем воздушного отопления.
15. В чем преимущества и недостатки систем панельного отопления?

Преимущества панельного отопления

Основным достоинством панельного отопления является уменьшение оптимальных
температур воздуха внутри помещений, что снижает ощущения сонливости и вялости,
которые зачастую сопровождают слишком комфортные температурные условия. Величины
возможного понижения температуры воздушных масс в основном зависят от скорости
их циркуляции в помещении. Так, если интенсивность вентиляции больше,
оптимальные комфортные температуры воздуха могут быть снижены на 5 град. ниже
тех значений, которые обычны для конвективного отопления. Однако для большей
части жилых помещений и небольших зданий, в которых присутствует естественная
вентиляция, интенсивность вентиляции невелика. В связи с этим температуру
воздуха здесь можно снизить лишь на 2 или 1 градус.

Возможность снижения температуры воздуха дает еще такое дополнительное
преимущество, как значительное уменьшение тепловых затрат, требуемых на нагрев
приходящего снаружи воздуха до комнатных температур. Специалисты подсчитали, что
панельное отопление, используемое в хорошо вентилируемом помещении, дает от 10%
до 20% экономии в сравнении с конвективными отопительными системами. Следует
учесть, что когда в помещении воздухообмен осуществляется через фильтры, то
экономии не получается, поскольку в такой системе слишком маленькая
интенсивность вентиляции.

Кроме того, панельное отопление экономит полезное пространство – все его
тепловыделяющие элементы располагаются внутри ограждающих конструкций
прогреваемого помещения. Не лишним будет упомянуть и о более равномерном
обогреве и отсутствии эффекта холодных стен (чего нет в конвективном отоплении).

Материалы для организации теплых стен

Теплая стена — отопление, которое представляет собой сложную многослойную систему. В основном его располагают на внешних несущих элементах, чтобы сделать барьер и уменьшить теплопотери здания. Правильный пирог выглядит так:

1. Внешний утеплитель стены. Обеспечивает защиту каркаса от промерзания.
2. Стена конструкции здания.
3. Внутренний утеплитель. Препятствует проникновению энергии теплоносителя в неполезную площадь несущей стены.
4. Система каналов с теплоносителем и элементами крепежа.
5. Внешний прикрывающий систему слой. Он может быть выполнен из штукатурки либо гипсокартона. Это полезная нагреваемая плоскость, тепло от которой передается помещению.

Внутреннее утепление теплых стен устанавливают только в том случае, если имеется внешний утеплитель стены. Иначе оставленная без подогрева стена промерзнет, будет сыреть, и появится грибок. Все элементы крепежа системы выполняют из материалов, не подверженных окислению, таких как нержавеющие шурупы и пластиковые зажимы. Каналы теплоносителя монтируют из полипропиленовых труб либо электрического провода в пластиковой оплетке. Слой штукатурки закрепляют на специальной сетке. Штукатурка может быть цементная, гипсовая и на базе известкового раствора.

Особенности укладки труб водяных теплых стен

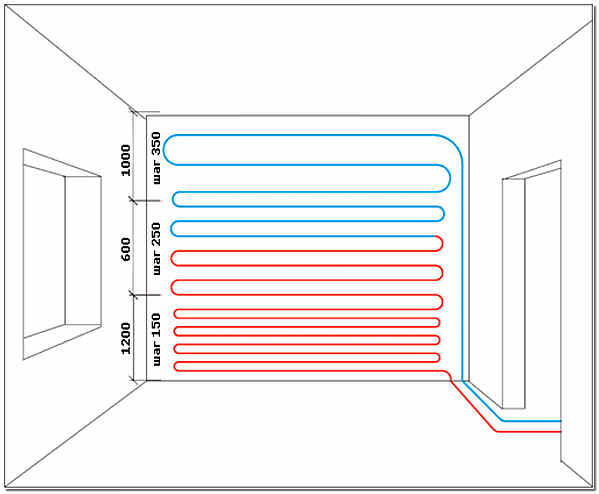

Монтаж системы теплый стены выполняется с разным шагом трубы:

Подающая труба всегда располагается снизу, чтобы тепло распространялось снизу вверх, т. о. создавая более равномерный прогрев.

На высоту 1…1.2 м от чистового пола труба раскладывается с шагом 150 мм (максимум 200 мм).

Как установить воздухоотводчик? Допускается делать воздухоотводчик в верхней петле контура по двум вариантам.

Воздухоотводчик выпускается за пределы стены с помощью тройника и углового фитинга. Вместо автоматического можно поставить ручной воздухоотводчик, как кран Маевского. Тройник нужно соединять внутри стены с трубой теплой стены прессовкой или пайкой.

Второй вариант:

Здесь автоматический воздухоотводчик находится в пластиковом боксе, который в углублении в стене. То есть к воздухоотводчику в любом случае должен быть доступ. Между тройником и воздухоотводчиком отсечной клапан, на случай замены или ремонта воздухоотводчика. Но тройник всё равно с трубой соединяется пайкой или прессовкой — НЕ РЕЗЬБОЙ!.

Система управления «Умный дом»

Автоматические устройства комплекса “Умный дом” способны внести огромный вклад в дело экономии энергоносителей, используемых для получения тепла.

Максимального уровня эффективности можно достичь, выбирая систему, оснащенную рядом дополнительных функций, а именно:

• погодозависимым управлением;
• датчиком температуры, устанавливаемым внутри помещения;
• возможностью внешнего управления при предусмотренном обмене данных;
• приоритете контуров.

Рассмотрим все вышеперечисленные преимущества подробнее.

Погодозависимое управление температурой в доме предполагает корректировку уровня нагрева теплоносителя в зависимости от температуры наружного воздуха. Если на улице ударил мороз, вода в радиаторе будет несколько горячее, чем обычно. В то же время при потеплении нагрев будет осуществляться менее интенсивно.

Отсутствие же подобной функции часто приводит к излишнему повышению температуры воздуха в комнатах. Это не только ведет к перерасходу энергоносителей, но и не слишком комфортно для обитателей дома.

Сенсорные панели управления предоставляют возможность выбора опции энергосберегающего режима, что позволяет быстро и без особого труда отрегулировать температуру в доме

Датчик комнатной температуры нужен не только для контроля за поддержанием автоматически установленной температуры. Как правило, это устройство совмещается с регулятором, что позволяет при необходимости повысить или понизить нагрев.

Внешний датчик температуры – непременная составная часть большинства блоков управления «Умных домов». Подобные приборы в обязательном порядке устанавливаются в помещении, а если подача тепла осуществляется поэтажно, то и на каждом этаже

Терморегулятор можно запрограммировать на снижение температуры в комнатах в течение определенных часов, например, когда обитатели дома уходят на работу, что способствует значительной экономии расходов тепла.

Приоритет отопительных контуров при одновременном функционировании различных устройств. Так, при включении бойлера блок управления отключает вспомогательные контуры и другие устройства от теплоснабжения.

Благодаря этому снижается мощность котельной, что позволяет уменьшить топливные расходы, а также равномерно распределить нагрузку на заданный отрезок времени.

Система климат-контроля, связывающая в единую сеть управление кондиционированием, отоплением, электроснабжением, вентиляцией, не только повышает комфорт в доме и сводит к минимуму риск внештатных ситуаций, но и позволяет экономить энергоносители.

Приводы климат-контроля, регулирующие все функции поддержания температурных параметров в комнате, как правило, скрываются от глаз, например, размещаются в коллекторном шкафу

Водяные теплые стены

Стены обогреваются жидкостью точно так же, как и пол. Другими словами, водяной теплый пол обустраивается в стене. Все положительные качества присущие полу, характерны и для стен. Но теплые водяные стены обладают еще и присущими только им достоинствам.

Стены, в отличии от полов, обогревающих помещение нагретой бетонной стяжкой, нагревают пространство тепловыми лучами (лучистый способ обогрева). При этом способе теплообмена комфортной считается температура 18°C – 20°C. При радиаторном или половом обогреве – 22°C. Небольшая экономия на лицо. Штукатурный слой на стене намного тоньше бетонной стяжки пола, поэтому отдача тепла происходит более быстро и более эффективно. Движение потоков воздуха практически минимально, что не способствует излишнему перемещению пыли и бережёт наше здоровье. Возможность использования менее мощных и потому более дешевых насосов, в отличии от насосов для водяного теплого пола. Трубу можно укладывать относительно произвольно, шаг укладки не имеет большого значения. Рекомендовано: до высоты в 120 см. – труба укладывается через каждые 15 см., от 120 до 180 см. – через 25 см., если есть желание поднять выше – через 35-40 см

Важно! Так как, при данном способе обогрева преобладает лучистый теплообмен, не нужно ставить высокую мебель к этим стенам. Если будет сделано отопление в стене, разделяющей две комнаты, то обе они и будут отапливаться

Возможность использования не только для обогрева, но и для охлаждения, вместо постоянно дующих в затылок кондиционеров.

При закачке холодной воды в пол можно легко простудиться, пару раз забыв надеть тапочки.

К минусам можно отнести, опять же, невозможность обустройства в многоэтажках и относительно высокую стоимость, правда чуть ниже теплого пола.

На первый взгляд можно подумать, что теплые водяные стены лучше теплого водяного пола. Но это не совсем так. В ванной комнате более предпочтительней сделать теплый пол. Он будет высушивать воздух от самой поверхности.

Обустраивая кухню нужно сделать водяными и пол, и стены. Летом не нужен будет кондиционер, а в весенне-зимнее время комфорт создаст теплый пол.

Чему отдать предпочтение в жилых комнатах решать вам. Но в качестве совета предложим отапливать их стенами, а на пол постелить ковролин или провести его утепление другими способами.

Технология укладки теплого пола в стяжку

1. Готовим ровную горизонтальную бетонную основу. Выполнить это можно двумя способами: или при помощи самовыравнивающегося наливного пола, или цементно-песчаным раствором.
2. На высохшую стяжку укладываем гидроизоляционный и утеплительный материалы. Обычно это пенополистирол толщиной от 5 до 10 см. для первого этажа и от 2 до 5 см. для последующих. Иногда можно обойтись пенофолом.
3. Затем кладём армирующую сетку, а на неё выкладываем трубы согласно инструкции. После этого производим подключение труб к распределительным гребешкам и ставим их под давление, которое должно быть избыточным.
4. Заканчиваем, заливая стяжку над трубами, толщиной от 4 до 6 см.

При закачке холодной воды в пол можно легко простудиться, пару раз забыв надеть тапочки.

Технология монтажа в стены

1. На стене крепим армирующую сетку, а на неё змейкой выкладываем (прикрепляя их к стене) трубы.
2. Слоем штукатурки фиксируем трубы, заполняя пространство между ними.
3. Затем крепим вторую армирующую сетку и выполняем финишную отделку штукатуркой.
4. При строительстве дома необходима установка армирующего каркаса, на который крепятся трубы. После этого нужно сделать опалубку для заливки раствором.

Утепление несущих стен лучше проводить с наружной стороны, чтобы точка промерзания была установлена в утеплителе.

Сферы применения тёплых стен

Тёплые стены применяются не только в жилых помещениях, но и подходят для бассейнов, ванн, санузлов и саун. Вполне можно разместить вышеописанные отопительные системы в офисных помещениях, а также даже мастерских и гаражах.

Q-Term KH-220 (пленка)

«Теплая стена»
как способ обогрева квартиры прочно вошел обиход, принцип такого отопления идентичен работе теплого пола, только крепится греющий кабель на стену, а не под напольное покрытие.

У обогрева помещения по стене есть масса преимуществ.

• Теплые стены потребляют меньше электроэнергии, чем тэны, радиаторы, тепловые пушки.
• Если в помещении нет возможности поднять пол для установки кабеля, электрообогрев на стене – спасительный выход из таких сложных случаев.
• Монтаж инфракрасных пленок не требует капитального ремонта.

Самый распространенный материал, который крепится на стену – пленочный теплый пол. Недорогая инфракрасная пленка одинаково хорошо работает на горизонтальных и вертикальных поверхностях. Тепло, которое выделяет пленочный теплый пол на стене, воспринимается человеческим организмом как естественное солнечное. Нагревательная пленка прогревает и стены, и предметы, что находятся в комнате, в том числе и мебель, бытовую технику и пол под ногами. Отражаясь от предметов, тепло равномерно распространяется по помещению, прогревая температуру помещения до комфортной.

Пленочная система обогрева из магазин “Аварит” доставляется покупателю в срок 0-3 дня. Инфракрасная пленка – не единственный способ обогрева стен. Надежный и экономный вариант для квартиры – подогрев кабелем или секциями греющих матов. Для установки на стене рекомендованы:

• секции WarmTiles от Nelson EasyHeat (поставляется вместе с комплектующими для установки кабеля);
• маты Devimat (используются для обогрева стен, в целях предотвращения запотевания зеркал в ванных комнатах и душевых)

Современные кабельные системы обогрева – помощники в создании комфортного домашнего тепла, у холода и сырости теперь нет ни малейшего шанса проникнуть в жилище. И кабельные теплые стены – одно их ярких тому доказательств.

Монтаж электрической теплой стены достаточно прост, его можно осуществить самостоятельно. Гораздо сложнее рассчитать метраж кабеля или пленки для отопления. Менеджеры “Аварит” помогут с выбором изделия, с расчетом системы отопления, примут заказ на поставку и монтаж.

Теплые стены: Москва, СПб, Оренбург

Принцип работы теплых стен

Давайте более подробно рассмотрим отопление дома с помощью теплых стен. Что же нам пишут рекламные статьи по этой технологии? А то, что используя теплые стены в качестве отопительного прибора, мы увеличиваем площадь отопителя, тем самым понижаем температуру теплоносителя.

Давайте проведем аналогию с теплыми полами. Например если мы разогреваем теплый пол больше 29°С, то человек начинает чувствовать себя очень не комфортно, ему жарко, нарушается баланс по теплообмену. Согласно европейским нормам перепад температур между воздухом и поверхностью теплого пола не должен быть более 9°С. Например, в жилой комнате нормативная температура 20°С, то пол мы можем разогреть до 29°С. Если это ванная комната, где температура воздуха должна быть 24°С, то пол мы можем разогреть до 33°С – больше не комфортно, меньше – пожалуйста.

Статья по теме: Как наклеить обои на ДСП: порядок работы

Теплые стены у нас имеют точно такие же ограничения, как с точки зрения нормативных документов, так и физиологии человека, потому что более высокая температура воспринимается, как не комфортная. Единственная разница в том, что для стен эта разница составляет 11°С.

Если в жилой комнате стена излучает тепло, то ее температура не должна превышать 31°С. Данная температура будет комфортной для человека, который находится на расстоянии 1 м от стены. То есть перепад температур между поверхностью стены и воздухом будет 31°С — 20°С = 11°С.

Почему человеку будет не комфортно, если перепад температур будет выше? Мы воспринимаем температуру, как контакт с воздухом, в этом случаи идете обмен между воздухом и нами, а второй вариант, — как лучистое тепло. И вот что получается, чем выше температура поверхности, чем сильнее лучистое тепло. Поэтому большой перепад температур между воздухом и греющей поверхностью будет создавать сильный тепловой поток и человеку чувствует себя не комфортно в данном помещении.

В этом и кроется весь подвох, так как 85% тепла стены передается к человеку по средствам лучистого тепла. Но чтобы получить эти 85%, теплоноситель в теплой стене должен иметь температуру 40°С. Об этом молчат продавцы, которые рекомендую теплые стены, как систему отопления дома. Такая же температура в радиаторах системы отопления и по большому счету, котлу все равно, что нагревать стены или радиаторы. В хорошо утепленном доме радиатор с температурой теплоносителя 40°С хорошо справляется со своей задачей.

Из этого следует вывод, что понижая температуру теплоносителя ниже 40°С, мы резко сокращаем лучистое тепло, которое излучает стена. Поэтому делать теплую стену нет никакого смысла, так как мы не получим того комфортного тепла, которое получаем при более высоком теплоносителе.

Сравнивая теплый пол и стены, мы имеем, что проекция человека на пол значительно меньше, чем на стену (имеется в виду площадь контакта с лучистым теплом). Поэтому если говорить, что теплая стена дает лучистое тепло, то ее температура должна быть 40°С, а как мы уже знаем, такая температура не комфортная для человека.

Почему 40°С? График удельной теплоемкости воды имеет не линейную зависимость. Его нижняя точка, где самая маленькая теплоемкость воды, будет находиться на 36,8 градусах. То есть это та температура, при которой воду легче всего нагреть на 1, 2 или 3 градуса и нужно затратить меньше энергии.

Утверждение о том, что при низкой температуре теплоносителя нам нужно затратить меньше энергии для нагрева дома не верно.

Дело в том, что любая система отопления – это посредник, и она должна нагреть воздух вокруг нас

Так как вода является посредником, а между нами и отопительным прибором есть воздух, который имеет низкую теплоемкость и его нужно нагреть, а вот каким способом и чем его греть абсолютно не важно, то лучистое тепло мы воспринимаем непосредственно, но для этого нужна высокая температура

Статья по теме: Фотообои с пионами в современных интерьерах

Для эффективной работы теплой стены нужна высокая температура, источник лучистого тепла!
