Удлинитель потока для биметаллической батареи

Нижнее подключение радиатора где подача а где обратка

Многие пользователи нашего сайт ищут информацию про то как подключаются радиаторы Керми, и то какая у них внутри перемычка или так называемый байпас, представляющий из себя трубку берущую свое начало внизу от самого подключения подачи (как известно у Керми оно снизу). От этого нижнего патрубка подключения трубочка внутри радиатора поднимается и примыкает к крану, при помощи которого и регулируется подача теплоносителя.

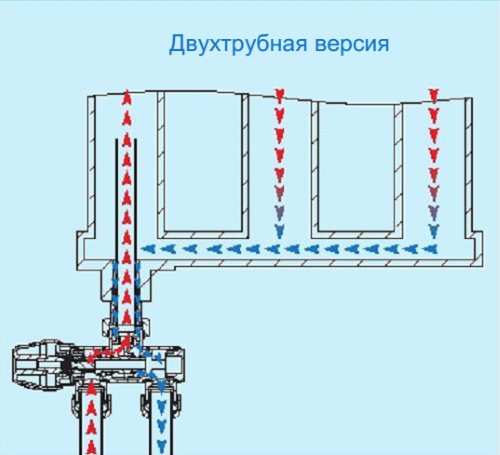

Ну вот за счет этой трубочки и происходит правильная термосифонная циркуляция теплоносителя внутри радиатора. Так же это сделано и для удобной регулировки температуры в радиаторе подачи теплоносителя. За счет этого из таких радиатор можно построить радиаторную ветку до пятидесяти метров в длинну на принципе естественной циркуляции (без прокачки насосами) естественная – гравитационная или термосифонная циркуляция теплоносителя буде сама прокачивать самою себя.Это и отличает правильные радиаторы с нижним подключением от обычного радиатора подключенного низ – низ на рисунке ниже.

На рисунке мы видим обычный – секционный радиатор который не имеет трубки внутри себя трубки которая бы поднимала теплоноситель вверх окуда бы он остывая продавливался бы вних, поэтому обычный секционный радиатор для его естественной циркуляции должен быть подключен верх – низ по диагонали – это обязательное и смое надежное подключение которое должно использоваться при естественной циркуляции. А в том случае когда обычный секционный радиатор подключен низ низ его нужно прокачивать принудительной гидравликой и еше он будет всегда завоздушиваться.

Но дело это поправимое и если уж хочется то можно и низ низ у обычного панельного радиатора изобразить.. Для этого нужно купить распределитель потока – не путайте с удлиннителем. Распределитель потока это вот такая штучка.

Она нужна для того что бы прокладкой подпираемой пружинкой заткнуть внутри батареи межсекционный поток между первой и второй секциями, тогда тепловому потоку придется подниматься вверх а это тоже самое то и трубка у радиаторов с нижним подключением, ну или всеравно что диагональное подключение когда вход сверху а выход снизу с противоположной стороны. Но вернемся же к радиаторам Керми их нижнему подключению и байпас конектору.

Конекторы для радиаторов Керми со стандартным расстоянием по осям 50 мм – что соответствует стандартному межосевому размеру большинства радиаторов с нижним подключением в отличии от Рифар Монолита, но не об нем сейчас.. Вот значит – коннекторы бля батарей с нижним подключением бывают прямые и под углом 90 градусов для того что бы подводка уходила в стену. А с прямыми коннекторами подводка будет скрыта в полу.

Вот это прямой коннектор для прокладки труб ветки отопления под полом.

А это угловой коннектор для прокладки теплотрассы внутри стены.

Примерно так выглядят стандартные байпасы у всех радиаторов с нижним подключением, только у “Rifar Monolit” собственный стандарт, который шире обычных и состваляет расстояние по осям не 50 мм а 80 мм.

Нужны ли вообще все эти дорогущие байпасы? В принципе не нужны можно вполне и без ниж обойтись. Например воттак подключить радиатор – напрямую.

Если есть особые требования к эстетике да и еще если трубы будут проложены внутри стен то в таком случае рекомендуется устанавливать угловые коннекторы.

Что нужно для изготовления удлиняющего фитинга?

Давайте рассмотрим, что нужно для изготовления удлинителя. Вначале необходимо обзавестись следующими материалами и инструментами:

• муфта под пайку (двадцатка);
• отрезок медной или пластиковой водопроводной трубы с сечением 18 мм, и стенками не тоньше 1 мм;
• регулируемая газовая горелка с насадкой;
• труборез (благодаря ему можно отрезать кусок трубы необходимой длины, не деформировав его);
• припой;
• металлический ершик;
• фаскосниматель (он позволит качественно избавиться от заусенцев на торцах трубы);
• жесткая щетка;
• силиконовая прокладка;
• развальцовщик (если такового нет, можно воспользоваться труборасширителем).

После того как подготовительные работы осуществлены, можно заняться работами по восстановлению нормального функционирования биметаллических отопительных батарей. Вся запорная арматура на трубах, которые ведут к радиатору, должна находиться в закрытом положении. В случае однотрубной схемы подключения, необходимо закрыть один кран, после чего необходимо слить воду с батареи отопления.

Теоретически установка удлинителя возможна без демонтажа радиатора. Но в таком случае данная процедура будет достаточно неудобной. Из-за этого, батарею отопления лучше всего снять. Сделать это довольно просто.

Необходимо отвинтить пробку вместе с разъемным соединением. При этом, необходимо тут же проверить в каком состоянии находится силиконовая прокладка. Если она повреждена, необходимо ее сразу же заменить. Ее цена довольно мала, но функция, которую она выполняет достаточно важная. Экономить на данном элементе не стоит.

После чего необходимо отсоединить трубы от батареи отопления и аккуратно снять ее с кронштейнов. После чего можно начинать основной этап работы.

Как установить удлинитель радиатора?

Приступаем к основному процессу. Во-первых, при помощи трубореза нужно отделить от куска медной трубы отрезок необходимой длины. Край изделия должен получиться, благодаря труборезу, достаточно ровным. Этого можно добиться в том случае, если трубу держать строго перпендикулярно относительно трубореза.

После чего при помощи жесткой щетки, тщательнейшим образом нужно удалить заусенцы с отрезанного края. После чего при помощи стального ершика обрабатывается внутренняя поверхность стенок трубы.

Важный момент! Многие пытаются зачищать трубу при помощи наждачки. Этого делать ни в коем случае нельзя. Необходимо помнить о том, что медь достаточно мягкий материал. И при ее обработке наждачной бумагой на стенках остаются частицы абразивного материала, из-за которых в дальнейшем качественная и надежная пайка будет невозможной.

Перенаправление потока

Ситуация, когда радиатор нагревается неравномерно, а в комнате прохладно, знакома многим. Часто такое явление приписывают наличию воздушных пробок, но что делать, если и завоздушенности нет, и система подведена правильно, а часть секций все равно холодная.

Как правило, на подобные жалобы мастера из теплосети предложат переподключить батареи отопления, но стоит это немалых денег, внесет изменения в интерьере, да и время потребуется, которого в разгар отопительного сезона нет.

Помочь в подобной ситуации может удлинитель потока для биметаллического радиатора с боковым типом подключения. Это устройство применяется для увеличения теплоотдачи и перенаправления потока теплоносителя, но использовать его можно исключительно в конструкциях из 10 или более секций.

Основная задача устройства заключается в изменении направления движения теплоносителя так, чтобы он стал течь по диагонали. Это способствует равномерному разогреву всех секций радиатора без переподключения его к теплосети.

Важным требованием для установки устройства является кран для биметаллических радиаторов, соединяющий их с трубами системы отопления. Если на обратке и подающей трубе нет запорного устройства, то подключить удлинитель потока не удастся, и единственным выходом станет полное переподключение батареи.

Большим недостатком данного устройства является его отсутствие на полках магазинов, как виртуальных, так и реальных. Связано это с низким спросом у потребителей на подобную конструкцию, что делает ее невыгодной для производства, но это не означает, что ее нельзя изготовить самостоятельно.

Потребуется кусок пластиковой трубы, который необходимо поместить в обратный коллектор радиатора. Для этого нужно перекрыть подачу теплоносителя, слить воду из батареи и снять ее. При помощи флюса труба скрепляется с патрубком и помещается в обратный коллектор, где при подаче теплоносителя даже под слабым напором, ему предстоит каждый раз проходить через все секции батареи, таким образом, прогревая их.

Длина трубки должна равняться длине радиатора, минус одна его секция. В том случае, если не прогреты только средние элементы системы, удлинитель не понадобиться, так как причина плохого нагрева – это засорение проводящего канала. В этом случае придется промыть или заменить секцию.

Конструкция радиатора

При выборе радиаторов основное внимание направленно на КПД и качество изделия. Также стоит учитывать виды конструкции и материала изготовления

На сегодняшний день ассортимент радиаторов достаточно обширный. Стоит брать во внимание, в каких условиях будет использоваться оборудование.

Но как бы хорошо ни был выбран радиатор, если его длина имеет 10 секций и более, то при подключении он будет нагреваться неравномерно. Продуктивность его будет снижена, так как чем дальше от трубы подачи находится нагревательный элемент, тем неравномернее циркулирует вода. Поэтому либо делают наклонное подключение, либо внедряют более эффективный способ. Им является применение удлинителя потока для радиатора, который хорошо подходит для биметалла, алюминиевого и стального изделия.

Смотреть галерею

Но прежде чем решать такие вопросы, стоит ознакомиться с различиями радиаторов. Современные отопительные приборы этого типа могут быть изготовлены из различных сплавов. Например, это может быть чугунный, стальной, алюминиевый, биметаллический, медный радиатор и т. д. Также они имеют разный внешний вид:

• Радиатор панельной конструкции из алюминия отлично подходит для собственного отопления. Внутри расположены стальные нагревательные панели, соединенные конверторным оребрением. Это дает высокий показатель КПД.
• Трубчатые стальные радиаторы, по которым проходит горячая вода. Это простая конструкция.
• Алюминиевые радиаторы. Их существует два вида: литьевые и экструзионные. Их рекомендуется использовать только для автономного отопления. Из-за особенностей материала и слабого атмосферного давления внутри системы для центрального отопления их использовать нельзя.
• Чугунные радиаторы. Самый первый вид радиаторов. Отопительный прибор долго набирает тепло, но зато имеет хорошую теплоотдачу. Идеально подходит для централизованного отопления.
• Биметаллические радиаторы отопления. Эта конструкция сочетает материалы из стали (из которой изготовлена сердцевина) и алюминия (которым покрыта оболочка). Они имеют секционную конструкцию. Такие радиаторы подходят как для автономного отопления, так и для централизованного.

Большой выбор конструкций позволяет создать качественную систему при любых условиях.

Делаем и устанавливаем удлинитель – небольшие затраты и замечательный результат

Перейдем к главному. Первым делом отделяете от куска трубы из меди необходимый по размеру отрезок, применяя труборез. Край изделия обязан выйдет действительно ровным. Достигнуть этого можно, если в отношении к труборезу держать медную трубку только перпендикулярно. Применяя жёсткую щетку, тщательно удаляете с края отрезанного изделия заусенцы, а потом берете стальной ершик и обрабатываете поверхность внутри трубы из меди.

Монтаж удлинителя потока

Решающий момент! Некоторые умельцы пытаются зачищать трубу наждачной лентой. Это решительно недопустимо. Всегда не забывайте, что медь по собственной структуре считается слишком мягким материалом. Если обрабатывать ее наждачкой, на трубе останутся абразивные крошки, которые не дадут возможности сделать хорошую и хорошую пайку. Дальше действуйте по следующей схеме:

• Наносите флюс для пайки на трубу и созданную втулку. С помощью кисточки одинаково распределяете состав. Не надо накладывать слишком много флюса. Когда вы станете исполнять пайку, лишний объем затечет в трубу и застынет в ней. Потом при эксплуатировании отопительные системы данная застывшая капелька будет причиной большого шума при движении теплового носителя по батарее.
• Вставляете рукодельный удлинитель потока в трубу. Выдавленный флюс убираете ветошью либо обыкновенной салфеткой.
• Прогреваете атмосферной горелкой кончики труб. Нагрев продолжаете до той поры, пока припой не станет серебристым. Этот цвет говорит о полной готовности флюса.
• Прикладываете припой к стыку трубных изделий и наблюдаете, как флюс начинает плавиться, наполняя микроскопические щели и все присущие пустоты.

Пайку закачивают в тот момент, когда флюс начинает собираться в капельки. Нужно еще на протяжении 1–2 минут держать кончики труб в прижатом состоянии. Данного времени достаточно для хорошего застывания припоя. На этом, как правило, все. Оцените собственный труд. Вставьте рукодельный удлинитель в радиатор, выставьте прибор отопления на место. Закрутите пробку и радуйтесь одинаковому прогреву батареи за счёт выполненного собственными руками протока.

Протяженность удлинителя можно подбирать разную. Но в большинстве случаев делают таким образом, чтобы его конец приходился на середину самой последней части биметаллической батареи.

Тем не менее, некоторые эксперты рекомендуют делать описанное в публикации устройство не длиннее середины радиатора. И на последок. Не стоит пытаться установить удлинитель из меди в устройства для обогрева помещения, изготовленные из алюминия. В данном случае будет наблюдаться химическое взаимное действие цветных металлов. Оно со временем приводит к образованию окиси на трубах и их разрушению.

Схожие публикации:

Потолочное утепление в доме с холодной крышей – подбор материалов и схемы монтажа

Как сделать теплее дымоходную трубу на улице собственными силами?

Как выполнить пол с подогревом в доме из дерева – варианты и инструкции по проведению работ

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение.

Допустим, в случае бокового подключения первые секции батареи горячие, а следующие …

Фильтры

Как известно, фильтр является необходимым компонентом процесса очистки воды. Как правило, системы фильтрации разделяют на фильтры тонкой или грубой очистки и фильтры снабжения питьевой воды. Фильтры тонкой очистки устанавливаются в разрез трубы после грязевика и очищают воду от шлама при помощи сетки из нержавеющей стали с различными вариантами размеров ячеек (в большинстве случаев используются ячейки размером 100 микрон). Также фильтры тонкой очистки могут дополнительно оснащаться редуктором понижения давления, который позволяет контролировать напор очищенной после фильтра воды, предохраняя, таким образом, смесители от гидроудара и повышенного давления.

Для снабжения питьевой водой лучше всего подойдет система обратного осмоса, так как во время очистки, вода проходит через наибольшее количество фильтрующих элементов, а именно через три префильтра, мембрану и постфильтр. Фильтры обратного осмоса удаляют из питьевой воды 99,9% бактерий, таким образом, вы получите воду в чистом виде. В случае умеренного загрязнения или ограниченного пространства установки мы можем посоветовать вам установить проточный фильтр, оснащенный лишь префильтрами.

Особенности нижнего подключения

Нижнее подключение открытого типа

Три способа подключения:

1. Подключение обыкновенных радиаторы через нижние отверстия.
2. С помощью набора комплектующих снизу стальных или биметаллических батарей отопления.
3. Приобрести батареи, которые предназначены для такого подключения.

Теперь рассмотрим способы, плюсы и минусы различных способов нижнего подключения.

Подключение с боковыми отводами

Двухстороннее нижнее подключение

Само подключение не представляет большой сложности. Трубы располагаются снизу – над полом или спрятаны в полу. На стене крепится радиатор, и к нижним отверстиям подводится трубопровод. Чтобы батарею можно было снять без остановки процесса отопления, нужно установить с двух сторон запорную арматуру. В верхнее отверстие (без разницы с какой стороны) устанавливается воздухоотводчик.

Подключение с помощью переходника

Схема подключения

Иногда нет возможности подключить обыкновенный радиатор, подведя к нему трубопровод с двух сторон. В таком случае можно воспользоваться переходником. Она вворачивается в нижнее отверстие, а к верхнему от нее подводится трубка из нержавейки. К самому же переходнику трубы отопления подключаются снизу.

Нижнее подключение с удлинителем потока

Удлинитель потока

Нижнее подключение можно выполнить с помощью удлинителя потока. Устройство закручивается в нижнее отверстие и не имеет никаких отводов к верхнему. Циркуляция теплоносителя происходит за счет того, что вода, проходя по трубке в середине радиатора, выходит из нее в конце отопительного прибора, поднимается, выдавливая холодную воду через выходное отверстие, находящееся в устройстве.

Подключение батарей с нижней подводкой

Подводка труб в стене

Теперь остановимся на более эффективном и самом приемлемом с эстетической точки зрения способе нижнего подключения – снизу, попутно описывая его преимущества и недостатки.

Преимущества

Переходник направления потока

• Есть возможность установить переходник направления потока.
• Оба патрубка прямо с батареи уходят в пол или в стену (или в трубы, расположенные над полом).
• Покупая радиаторы с нижним подключением, не нужно беспокоиться о приобретении подходящего терморегулятора, так как он там уже установлен.

Недостатки

Нужно стравливать воздух с батареи

• На каждой батарее должен быть установлен воздухоотводчик.
• Прогрев менее равномерен и не так эффективен.
• Нельзя использовать для самотечной системы отопления.
• Нужно постоянно использовать циркуляционный насос.

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.

• Особенности
• Как сделать своими руками

Удлинитель потока для радиатора радиатора правый 1/2″

Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:

• либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
• либо своими руками соорудить специальный проточный удлинитель.

Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.

Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.

Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.

Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.

Особенности

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.

Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.

Как сделать своими руками

Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.

Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:

Нужно закрыть краны, слить воду и снять отопительную конструкцию.
Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления.

В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.

Необходимо при помощи пайки соединить трубу и втулку. Можно взять жир для пайки как флюс и мягкий припой. Части соединяются и оба элемента нагреваются горелкой. Можно взять стандартную горелку небольшого размера, направляемую газом для зажигалок. После этого припой подводится к стыку.

В случае правильного нагрева припой плавится и затекает в стык. Диаметр американки изнутри после чистки от налёта – 19 мм. Диаметр муфты больше. Маленьким напильником нужно убрать лишнее до такого состояния, чтобы можно было забить молотком

Однако стоит делать это осторожно, чтобы не нанести вред деталям

Для этого при забивании можно взять прокладки из дерева. Вот и всё. Осталась только сама установка удлинителя протока для радиаторов. Необходимо «поиграть» с длиной. В зависимости от водяной подачи иногда лучше оставить длину до середины батареи. Однако отрезать можно всегда.

Проточный удлинитель и прокладка устанавливаются, радиатор ставится на место.

Работа окончена. Осталось удалить воздух из конструкции. Для чего нужно воспользоваться краном Маевского.

Помните, что радиатор обязательно должен быть биметаллический, ведь поставить медный удлинитель потока для радиатора отопления на алюминий нереально. Оба металла цветные и химически взаимодействуют, окисляясь и разрушаясь.

Особенности

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура . В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Удлинитель своими руками

При самостоятельном изготовлении лучше использовать медную трубу

Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Порядок действий:

1. С одной из боковых сторон располагается верхняя футорка. Ее необходимо открутить вместе с вмонтированным туда элементом разъемного крепления. Делать это надо аккуратно, чтобы не нанести ущерба красящему покрытию. Затем целесообразно произвести замену кругляша из силикона. Можно демонтировать отопительную батарею полностью, если это представляется более удобным для работы.
2. Приступают непосредственно к сборке удлиняющей конструкции. Подрезанную специальным инструментом трубку потребуется спаять с втулкой. Сначала ее прочищают изнутри от налета и грязи посредством ерша. В качестве флюса хорошо подойдет паяльный жир. Маленькой кистью его наносят сверху на деталь, имеющую меньший диаметр. Затем один элемент вставляют в другой и подтирают излишки жира. Место стыка начинают нагревать горелкой до возникновения серебристого оттенка.
3. После этого к нему прикладывают припой. Если нагрев произведен корректно, припой размягчается от высокой температуры, затекает в участок стыковки и заполняет пространство. Когда это произойдет, нужно выждать не менее минуты, пока расплавленный металл окончательно не застынет.
4. Американка с очищенными внутренними стенками имеет диаметр 1,9 см. У муфты он несколько больше. Для удаления избытка можно воспользоваться небольшим напильником. Нужно делать это аккуратно, чтобы не повредить детали. Для забивания можно воспользоваться деревянными прокладками.
5. С длиной трубки иногда приходится экспериментировать. Иногда оптимальной оказывается протяженность до середины радиатора, но предпочтительнее начать с большей. В случае надобности избыток длины можно отрезать позже.

Необходимые инструменты и материалы

Монтаж удлинителя потока в радиатор

Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить

Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы

Для монтажа также потребуется приготовить следующие детали и инструментарий:

1. Прямую муфту для пайки с наружным диаметром 2 см.
2. Труборез, позволяющий ровно отрезать кусок удлинителя требуемой длины без деформации металла. При работе с этим инструментом заготовка держится под прямым углом. Когда обрезка будет завершена, щеткой можно убрать неровности.
3. Фаскосниматель. С его помощью ликвидируют заусенцы в прилежащих к концам местах отрезка трубки.
4. Ершик из металла и жесткую щетку.
5. Устройство для расширения труб.
6. Припой.
7. Горелку для пайки. Подойдет простое устройство небольших габаритов, заправить его можно газом, используемым для зажигалок.

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Несколько слов об основных комплектующих

Как уже упоминалось, вся фурнитура делиться на несколько главных направлений. Большинство узлов являются обязательными, без них система в принципе работать не будет. Кроме этого есть изделия, которые желательно установить, но, в крайнем случае, без них можно обойтись.

Запорная арматура

Главным элементом запорной арматуры является кран. На данный момент существует два вида конструкций. Это краны с игольчатым принципом работы и американка для радиаторов отопления, еще американку часто называют полуповоротными или шаровыми кранами.

Вентили игольчатого типа позволяют плавно регулировать пропускную способность трубы. В прошлом их использовали повсеместно, но с появлением шаровых конструкций игольчатые вентили остались только в местах с необходимостью мягкой дозировки теплоносителя.

Схемы игольчатого и шарового вентилей.

Строение полуповоротного шарового крана или американки, представляет собой металлический шар со сквозным отверстием, близким к сечению трубы, который заключен в сферический кожух.

При повороте шара на 90º, отверстие совмещает вход и выход трубы, благодаря чему теплоноситель свободно течет. При обратном повороте, труба перекрывается стенками шара.

Регулирующие приспособления

В комплексе с запорной арматурой широко используются разного рода регулирующие приспособления. Что касается батарей, то самой известной здесь является перемычка на радиаторе отопления, среди профессионалов больше известная как байпас.

Классический байпас.

По своей сути байпас это обычная труба соединяющая вход и выход батареи, устанавливается она непосредственно перед радиатором. Ощутимой технологической нагрузки это приспособление не несет, по большому счету без него можно обойтись.

Но монтируя байпас в комплексе с шаровыми кранами, владелец получает возможность отключить обогрев или заменить радиатор в любую минуту. Теплоноситель при этом, минуя батарею, пойдет по перемычке.

Байпас с дополнительным вентилем.

Еще одним регулирующим приспособлением является направляющая потока для радиаторов с нижним подключением. Как известно при нижнем подключении, вход и выход находятся либо рядом, либо на разных концах, но опять же в нижней части радиатора.

Таким образом, теплоноситель движется по линии наименьшего сопротивления, в результате верхняя часть батареи остается практически не задействованной. Направляющая в данном случае это небольшой отрезок трубы, которая устанавливается вовнутрь батареи, надевается на ввод и направляет поток в верхнюю часть. При этом КПД агрегата значительно увеличивается.

Схема расположения направляющей потока.

Счетчики и распределители

Наиболее известным приспособлением в данном секторе является радиаторный термостат. Этот агрегат представляет собой симбиоз термодатчика с вентилем игольчатого типа. Устанавливается он непосредственно на входе в батарею, в результате хозяева имеют возможность установить фиксированную температуру на конкретном радиаторе.

Схема радиаторного термостата.

Для локальных сетей в частных домах проблема установки тепловых счетчиков не актуальна, потому как хозяева сами регулируют работу котла. Радиаторный счетчик распределитель для высотных домов появился относительно недавно. Этот прибор способен учитывать количество тепла, поданное на каждую квартиру.

Характеристики счетчиков отопления.

Жильцы городских высоток знают, что далеко не всегда батареи в их квартирах выдают должную температуру. С появлением счетчика распределителя, жалобы на завышенные тарифы получили законное подтверждение, поэтому, несмотря на высокую стоимость, установка таких систем в городских многоэтажках быстро себя окупает.

Отечественный радиаторный счетчик распределитель.

На видео в этой статье дан алгоритм монтажа некоторых видов радиаторов.

Восстанавливаем функциональность прибора для отопления

Давайте разберемся, как выполнить удлинитель. Для начала необходимо запастись следующими материалами и инструментами:

• муфтой под пайку (двадцаткой);
• отрезком водопроводной трубы из меди со стенками более 1 мм и сечением 18 мм;
• регулируемой атмосферной горелкой с насадкой;
• труборезом (он даст возможность отрезать без деформации необходимый кусочек медной трубы);
• припоем;
• железным ершиком;
• фаскоснимателем (без него не удастся качественно удалить заусенцы на торцах трубного изделия);
• жёсткой щеточкой;
• силиконовой прокладкой;
• развальцовщиком (взамен него можно применять труборасширитель).

Сейчас, когда вы полноценно подготовились, можно начать процесс восстановления нормальной работоспособности отопительного прибора из биметалла. Перекрываете запорную арматуру на трубах, идущих к батарее. Если воплощена однотрубная схема подсоединения, закрываете один кран. Потом нужно слить с радиатора воду.

Удлинитель потока с термоголовкой

В теории удлинитель можно поставить на батарею, не разбирая прибор теплоснабжения. Но исполнять эту процедуру будет некомфортно. Благодаря этому рекомендуется демонтировать радиатор. Сделать это очень легко. Отвинчиваете пробку вместе с клиновым соединением. Тут же контролируйте состояние силиконовой прокладки. Если оно не радует, выставьте новый компонент. Прокладка стоит копейки и при этом исполняет основную функцию. Мелочиться в этом случае не стоит. Потом отсоединяете радиатор от труб и бережно снимаете его с спайдерных крепежей

Приступаем к важному этапу операции
