Трубы чугунные: напорные раструбные, безнапорные чк, безраструбные sml

Размеры и диаметры

Рассматривая размеры чугунных канализационных труб, вы должны узнать, что на сегодня существует три единицы размеров. Они отличаются поперечным сечением. Основными видами являются SMU и SME. Первые имеют гладкие концы, у вторых один конец гладкий, а второй имеет раструб. Трубные изделия обладают маркировкой по номинальному сечению.

Взглянув на надпись, в первой ее части вы увидите марку материала. Далее указывается номинальное сечение. Например, если маркировка выглядит следующим образом: Dn 100, при этом внутренний диаметр составит 100 мм, а наружный равен 110 мм

Рассматривая размеры чугунных канализационных труб, вы должны обратить внимание на изделия с раструбом, которые подразделяются на три класса. Каждый из них имеет свою толщину стенки и обозначается буквами А, Б или ЛА

Из таблицы размеров чугунных канализационных труб вы сможете узнать, что изделия имеют наружный диаметр в пределах от 81 до 429 мм. А один из главных показателей — условный проход варьируется от 65 до 400 мм. Что касается толщины стенки, то она не может быть разной, и в зависимости от этого труба относится к классу А, если толщина варьируется от 7, 4 до 13, 8. Когда труба относится к классу Б, толщина стенки изменяется от 8 до 15 мм, а вот у трубы класса ЛА толщина стенки составляет предел от 6,7 до 12,5 мм.

Вес трубы зависит от размеров. Например, если перед вами труба Ду50, то ее масса составит 11 кг. 620 кг будет весить труба Ду 1000. Промежуточные значения 40 и 25 кг верны для труб Ду150 и Ду100 соответственно. Но эта масса является предполагаемой. Она может отличаться от реальной. Из-за внушительного веса изделия из чугуна реализуются отрезками, длина которых варьируется от 0, 75 до 7 м.

При рассмотрении размеров чугунных канализационных труб вы должны учитывать, что приобретать изделие с толстой стенкой не следует, если давление в системе будет невысоким. Это позволит сократить расходы при покупке, а также затраты на монтаж и транспортировку.

Трубы ВЧШГ — сплав прочности и долговечности: 3 секрета производства

Когда происходит монтаж водопровода, внимание инженеров и строителей приковано к технологии укладки и выбору материалов. Достойной альтернативой изделиям из стали является труба ВЧШГ

Основа для нее – это чугун. Материал вовсе не ограничивает область применения таких труб только для канализации. Наоборот, некоторые особенности производственного процесса позволяют создать изделие, востребованное в строительстве жилых, общественных и узкоспециализированных объектов.

Что скрывает аббревиатура?

Расшифровка ВЧШГ даст описание материала, из которого производят трубы – это высокопрочный чугун с шаровидным графитом. В отличие от коммуникаций из стали такие трубопроводы не боятся коррозии, обходятся дешевле и несложны в монтаже. Эти характеристики только открывают список положительных качеств, которыми обладают трубы из высокопрочного чугуна. За счет чего это достигается?

Металлургия не ограничивается производством стали и чугуна, но эти продукты нашли распространение в быту. Для получения обоих сплавов нужны два основных компонента: железо и углерод. Их соединения с добавлением легирующих компонентов дают на выходе тот или иной материал.

Графит – это одно из состояний углерода. Когда он в правильном состоянии соединяется с железом, то получается прочный и твердый материал. Серый чугун, в котором частицы углерода принимают плоскую форму, мягкий и пластичный. В процессе кристаллизации образуется шаровидный графит, с ним чугун и становится высокопрочным.

Характеристика труб ВЧШГ в футляре: вес, размеры и прочее

Использование чугуна с шаровидным графитом для литья труб разрешает получить качественные изделия по приемлемой цене. Сварной или раструбный тип соединения образуют герметичную конструкцию.

Трубы чугунные ВЧШГ наделены такими качествами:

• устойчивость к коррозии,
• прочность на разрыв,
• стойкость к деформациям и повреждениям,
• пластичность,
• низкую себестоимость.

Описание труб ВЧШГ невозможно без упоминания об области их применения. Они востребованы при создании:

1. наружных тепловых сетей, где t воды достигает 150 ° C,
2. трубопроводов для химической и нефтеперерабатывающей промышленности,
3. сетей водоснабжения,
4. безнапорной и напорной канализации,
5. пожарных трубопроводов.

Этот список не окончательный и постоянно дополняется.

Стандарты производства по ГОСТу с сертификатом: диаметры 100, 200, 150, 300, 400

Водопроводные трубы ВЧШГ стали одними их самых практичных изделий из высокопрочного чугуна. Чтобы они отвечали поставленным задачам, существует стандарт для их производства. ГОСТ – это система норм, правил и характеристик для различной продукции. Нормативный документ разработали и для чугунных труб

Тут важно понимать, что в каждой из отраслей действуют определенные требования

Так размеры труб ВЧШГ соответствуют ГОСТ 9583-75. Он разделяет продукцию на 3 вида: А, Б и ЛА. Производитель, который желает соблюдать стандарты, сталкивается со сложностью: ГОСТ разработан для отливки изделий из чугуна иной марки (графитовые включения в нем находятся в виде пластин). Из нормативных документов, относящихся к проектированию и монтажу коммуникаций из труб ВЧШГ, можно назвать ТУ 14-161-183-2000 и СП 40-106-202.

Еще один ГОСТ труб ВЧШГ – 7293-85, он регламентирует марки чугуна для отливок на основе их механических свойств.

В нашей стране продукцию из высокопрочного чугуна производит липецкая трубная компания Свободный сокол. Отлив изделий осуществляется по ТУ 1461-037-50254094-2008. Трубы чугунные ВЧШГ Свободный сокол по размеру от ГОСТа отличаются несущественно: диапазон размеров 80 – 1000 мм.

Трубы ВЧШГ – сплав прочности и долговечности: 3 секрета производства Когда происходит монтаж водопровода, внимание инженеров и строителей приковано к технологии укладки и выбору материалов. Достойной альтернативой изделиям из

Цены на ВЧШГ трубы

Трубы для разных видов соединения

Трубы под «Тайтон»

Монтаж труб, предназначенных под это соединение, следует производить таким образом:

1. Очистить от загрязнения наружную поверхность трубы с ее гладкого конца.
2. Сделать отметку, определяющую границу соединения трубы в раструб другой трубы.
3. Нанести до метки специальную смазку, поставляемую изготовителем труб, на внешнюю поверхность трубы.
4. Хорошо очистить внутреннюю поверхность раструба от загрязнений и посторонних предметов.

Подготовка к соединению

Подготовка к соединению

Для очистки внутренних и внешних поверхностей труб используйте щетки, скребки, шпатели. Особенно тщательно следует очищать паз для резинового уплотнителя.

1. Вложить в патрубок резиновый уплотнитель. Проверить точность размещения гребня кольца.
2. Покрыть смазкой внутреннюю поверхность кольца-уплотнителя.

Старайтесь не допускать подтеков смазки под внешнюю поверхность резинового уплотнителя.

1. Подвести трубу к ранее уложенной, соблюдая центровку.
2. Произвести соединение труб, используя монтажное устройство.

Так производится соединение Тайтон

Трубы для соединения «ВРС»

Раструбно-стопорное соединение (ВРС-Тирофлекс) обеспечивает прочное крепление труб между собой, не позволяющее им разъединиться самопроизвольно под действием ударных нагрузок или подвижки неустойчивого грунта. Стопоры, которые вдвигаются в специальные выемки раструба и закрепляются с помощью резинового фиксатора, а также сварной наплыв гладкого конца трубы ВЧШГ обеспечивают прочность соединения.

Надежность соединения «ВРС» не исключает смещения стыкуемых труб по оси от 1,5 до 5 градусов, которое не приводит к разгерметизации.

Прочное неразъемное соединение позволяет использовать его:

• при монтаже трубопровода в гористой местности;
• при прокладке в сложных, неустойчивых, грунтах;
• при устройстве вертикального трубопровода.

BPC выполняется аналогично соединению Тайтон

Это соединение применяется для холодного и горячего водоснабжения, канализации, устройства теплосетей, имеющих рабочее давление выше 2,5 МПа.

Трубы для фланцевого соединения

Простота монтажа и демонтажа фланцевого соединения определяют спектр его применения. Фланцевая труба чугунная ВЧШГ используется при устройстве:

• надземных трубопроводов;
• смотровых каналов;
• камер обслуживания задвижек;
• насосных станций.

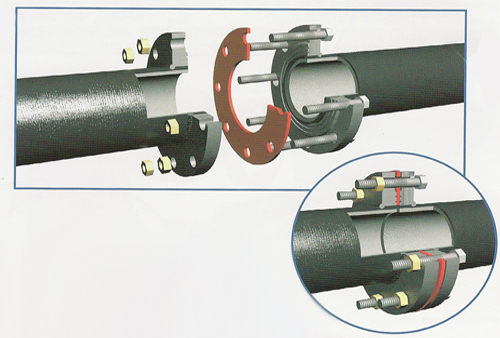

Герметичное соединение фланцевых труб обеспечивается применением двух фланцев, крепко сжимающих резиновую уплотнительную прокладку. Размеры и количество закрепляющих болтов определяются номинальным давлением и шириной условного прохода трубопровода.

Технология фланцевого соединения

Как видим, выбор труб, выпускаемых под различные способы крепления, довольно широк. Все они производятся известным в России производителем, заводом «Свободный сокол».

Отличие ВЧШГ от серого чугуна

С технологией производства серого чугуна знаком в общих чертах каждый человек со средним образованием: это материал, получаемый в результате первичной переплавки железной руды. Этому металлу по причине высокого содержания углерода присущи характерные особенности: твердость, коррозионная устойчивость и хрупкость. Чтобы избавиться от последнего качества, необходимо удалять избыточное количество углерода путем варки в специальных конверторных печах, в которых осуществляется продувка через расплав атмосферного воздуха. Результатом такой обработки является материал с другими качествами. Получается сталь — металл с повышенными показателями вязкости и пластичности, что обеспечивает устойчивость к динамическим воздействиям, ударам. Но при этом теряется коррозионная стойкость.

Чтобы получить нержавеющую сталь, необходимо добавлять в расплав легирующие компоненты, такие как хром, ванадий, титан, но итоговая стоимость готового продукта зачастую оказывается неоправданной для того, чтобы использовать его для производства коммунальных, промышленных трубопроводов, поэтому на протяжении многих десятилетий приходилось довольствоваться канализациями и другими трубными системами, выполненными из серого чугуна. Ситуация изменилась в 1949 году, когда американский изобретатель Миллис запатентовал инновационную технологию производства особого металла, совмещающего в себе положительные качества стали и чугуна. В модифицированном металле благодаря наличию незначительного количества магния изменилась конфигурация углеродных частиц, которые из плоских превратились в шаровидные.

Трубы ВЧШГ соединение «TYTON» СВОБОДНЫЙ СОКОЛ

Чугунные трубы ВЧШГ Tyton представляют собой изделия широкой сферы применения. В их изготовлении используется высокопрочный чугун с шаровидным графитом, благодаря которому трубы чугунные приобретают оптимальную гибкость и пластичность. Эта пластичность позволяет достойно выдерживать значительный вес почвенных слоев, а также внушительные дорожные нагрузки, провоцирующие диаметральные прогибы конструкций. Подобные свойства привели к тому, что трубы ВЧШГ в большинстве отраслей успешно заменили своих менее прочных предшественников из серого чугуна с пластинчатым графитом.

В производстве трубы ВЧШГ используется центробежный способ работы с чугунным литьем. Изнутри трубы покрываются цементно-песчаным защитным слоем, снаружи – битумным лаком либо композитом из битума и цинка. Конструктив труб из чугуна предусматривает наличие с одной стороны гладкого конца, с другой – раструбного соединения под уплотнительное кольцо тип соединения Tyton. Кроме того, существуют разновидности элементов, оснащенные с обеих сторон фланцами.

Основные преимущества чугунных труб ВЧШГ

Помимо высокой прочности, следует отметить ряд других достоинств этих изделий, в частности:

• долговечность: решив купить трубы из ВЧШГ, пользователь может рассчитывать на срок безремонтной эксплуатации порядка 100 лет;
• устойчивость к ударным нагрузкам, коррозии, перепадам влажности и температур;
• универсальность – такие трубы могут использоваться во всех типах почв в любых климатических зонах, к тому же, подходят ко всем видам соединений в трубопроводах;
• способность транспортировать химически агрессивные среды без утраты целостности изделия;
• экологическую безопасность: цементно-песчаное внутреннее покрытие позволяет подавать по трубам воду, полностью соответствующую нормам СанПиН, а инертный чугун не оказывает негативного воздействия на окружающую обстановку и по истечению срока службы легко утилизируется без ущерба для природной среды;
• простоту в обработке – чугунные трубы превосходно поддаются резанию, сверлению, электросварке;
• ценовую доступность – чугунное литье, а значит, и изделия из него, стоят значительно дешевле, нежели стальное сырье либо цветные металлические сплавы.

Внешнее покрытие трубы из ВЧШГ

Обеспечение дополнительной защиты поверхности трубы из ВЧШГ достигается консервационным нанесением битумного лака или композитным составом из металлического цинка и лака. Битумное покрытие минимизирует негативное воздействие внешних факторов. Толщина битума в двадцать пять микрон снижает уровень окисления.

Внутреннее покрытие трубы из ВЧШГ

Обеспечение активного и пассивного защитного барьера на внутренней поверхности трубы из ВЧШГ достигается путем нанесения цементно-песчаного раствора (ЦПП).

Пассивная защита выражается в простой механической преграде в виде слоя раствора, изолирующего стенки трубы. Активная защита заключается в процессе гидратации цемента, когда в его порах образуется насыщенный раствор гидроокиси кальция. При таких обстоятельствах низколегированное железо становится пассивным из-за образования субмикроскопического покрова, состоящего из оксидов железа. Этот слой чрезвычайно тонок и изолирован цементным раствором от проходящей воды. Оставаясь на месте, он не дает прогрессировать коррозийным процессам.

Основные размеры и масса трубы из ВЧШГ Tyton

Данный тип соединения замечателен тем, что при необходимости укоротить трубу никакие дополнительные работы выполнять не придется. Соединение Tyton позволяет соединенным трубам отклоняться на угол 1,5-5 градусов при полной сохранности герметичности.

Различия по типу соединения труб ВЧШГ

Трубы данного типа различаются между собой по принципу соединения.

Тип 1: раструбное соединение «Тайтон». Соединение труб на стыке под кольцевой уплотнитель в два слоя характерно для системы холодного водоснабжения, где отмечается давление до 1,6 Мпа.

Тип 2: соединение «ВРС». Труба ВЧШГ ВРС (раструбно-стопорное, фиксированное) имеет уплотнитель в виде двухслойного кольца. Как правило, закрепленные таким образом чугунные напорные трубы предназначены для прокладки трубопровода на местности, где сложный рельеф.

Тип 3: фланцевое соединение. Трубы безраструбного типа соединяются фланцами, которые подбираются в зависимости от давления жидкости, которая проходит по трубопроводу, оно колеблется от 1,6 до 2,5 Мпа.

Тип 4: сварное соединение используется преимущественно для тех сетей, которые обеспечивают горячее/холодное водоснабжение, а также отопительных. Рабочее давление не должно быть больше 1,6 Мпа.

Тип 5: иногда чугунные ЧШГ трубы используются в качестве оболочки, которая в дальнейшем заполняется бетоном. Таким образом получаются сваи, которые необходимы для строительства зданий, портовых сооружений или усиления слабого грунта.

Все трубы из чугуна довольно просты в проектировании, строительстве и монтаже. Они не требовательны к условиям транспортировки и хранения. Их механические и эксплуатационные свойства заключаются в сочетании пластичности и прочности, а также стойкости к коррозийным процессам. Механические свойства труб зависят от особенностей металлической основы, и в меньшей степени от размеров, распределения и количества частиц графита.

Виды соединения чугунных труб

Существуют следующие виды соединения ВШЧГ труб:

1. Раструбное соединение «Тайтон». Этот вид соединения труб на стыке под кольцевой двухслойный уплотнитель применяется, в основном, для труб холодного водоснабжения, работающих под давлением до 1,6 МПа.

Схема соединения типа «Tyton»

Схема соединения типа «Tyton»

1. Соединение «ВРС». Соединение раструбно-стопорное, фиксированное. Уплотнитель – двухслойное кольцо. Трубы чугунные напорные ВЧШГ, закрепленные способом ВРС, как правило, используются при прокладке на местности со сложным рельефом.

Схема соединения типа «ВРС»

Схема соединения типа «ВРС»

1. Фланцевое соединение. Безраструбные трубы соединяются с помощью различных фланцев в зависимости от рабочего давления жидкости, транспортируемой по трубопроводу – от 1,6 до 2,0 и 2,5 МПа.

Схема фланцевого соединения

Схема фланцевого соединения

1. Соединение сварное. Раструбные трубы со сварным соединением используются для монтажа сетей, обеспечивающих горячее и холодное водоснабжение, тепловых сетей. Рабочее давление в системе – не более 1,6 МПа.

Схема сварного соединения

1. Свайные оболочки. Трубы чугунные ЧШГ могут применяться в качестве оболочки, заполняемой бетоном, для установки свай при строительстве зданий, портовых сооружений, для усиления слабого грунта.

Схема свайной оболочки
