Как соорудить буржуйку на отработанном масле: инструкции в фотографиях и чертежах

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем

Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки. Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений. Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т.д. Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Баки от стиральной машины

Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.

Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.

Материалы и инструменты

Для изготовления данного сооружения нам потребуется:

• в первую очередь два целых бака от старых стиральных машин,

  Баки от стиральных машин

• сварочный аппарат,
• инструмент для работы по металлу.

Инструкция

Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:

1. Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
2. После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
3. Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
4. В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
5. Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.

Модернизация с помощью баков стиральной машины

Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Изготовление буржуйки

Стандартные схемы исполнения буржуйки на отработанном масле отличаются простотой конструкции. Такой отопитель будет состоять из четырех частей:

1. Топливный бак произвольной формы с отверстием в центре. Диаметр отверстия выполняется равным диаметру металлической трубы, которая отводит газы во вторую камеру дожига. Изготавливают топливный бак из стали толщиной не меньше 3 миллиметров.
2. Камера дожига выполняется в виде цилиндрической вертикальной конструкции с многочисленными отверстиями. Перфорированные стенки камеры сгорания обеспечивают необходимый приток воздуха, что гарантирует полное сгорание топлива.
3. Над камерой сгорания находится теплообменник, имеющий форму водогрейного бака. В теплообменник поступает газовая смесь, раскаляющая металлические стенки.
4. Труба дымохода, обеспечивающая качественную тягу и полное удаление продуктов сгорания.

Бесплатное отопление. Печ на отработке:

Изготовление печи буржуйки на отработке из баллона газа выполняется следующим образом:

1. Баллон переворачивают вверх дном и высверливают в нем небольшие отверстия.
2. Ёмкость освобождается от жидкого газового конденсата, который аккуратно сливают через высверленные отверстия. Заготовку заполняют водой, выдерживают ее так несколько дней, что позволит удалить неприятный запах и остатки газа.
3. В корпусе баллона вырезают два одинаковых по ширине прямоугольника в одну треть диаметра имеющейся заготовки. Высота нижнего и верхнего прямоугольника составляет 20 и 40 сантиметров, соответственно.
4. Камеры разделяют, для чего внутрь баллона вваривают стальной круг. В середине круга делают отверстие для крепления трубы диаметром 10 сантиметров.
5. Выполняют горелку из трубы диаметром 10 сантиметров и длиной 20 сантиметров. Нижняя часть горелки перфорируется, для чего в ней проделывают отверстия диаметром не больше 2 сантиметров. Внутренняя часть трубы защищается от заусенцев.
6. Горелку вваривают в вырезанный предварительно круг, располагая ее строго в середине баллона.
7. Ко дну баллона приваривают старый тормозной автомобильный диск в качестве чаши испарителя.
8. Изготавливают систему подачи масла. В поддоне делают небольшое отверстие. Вставляют туда под углом 40 градусов отрезок стальной водопроводной трубы и герметично приваривают ее к корпусу печи. Дополнительно можно установить на трубу водопроводный кран, который будет использоваться в качестве аварийного резервного вентиля.
9. Теплообменник делают из трубы диаметром 10 сантиметров. Его вваривают в корпус буржуйки вертикально, монтируя на конце трубы небольшой отражатель из стали толщиной в 4-5 миллиметров.
10. Для повышения эффективности буржуйки внутри теплообменника устанавливают завихритель воздуха, состоящий из металлических треугольных зубьев, соединенных друг с другом сваркой.
11. Дымоход изготовляют из металлической трубы с сечением 10 сантиметров. Такую трубу вваривают в отверстие верхней части корпуса и выводят на крышу здания через стену или потолок.

Печь на отработке своими руками:

Буржуйка на отработке полезная информация в изготовлении:

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация —  используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе «Кладка печи»).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Рекомендации по улучшению буржуйки

Главным недостатком металлических печей в целом и буржуйки в частности является такое же быстрое остывание, как и нагрев. Металл начинает остывать сразу же после того как выгорит все загруженное топливо.

В целях повышения КПД и в целом эксплуатационных характеристик буржуйки вы можете обложить ее экраном из кирпича. Данный материал будет аккумулировать тепло, выделяющееся в процессе топки печи, и продолжит отдавать накопленную энергию окружающему пространству даже после того как топливо в буржуйке полностью сгорит.

В целях повышения КПД и в целом эксплуатационных характеристик буржуйки вы можете обложить ее экраном из кирпича

Кирпичный экран рекомендуется выкладывать на расстоянии порядка 20-30 см от стенок буржуйки. В кладке обязательно оставляются вентиляционные отверстия для лучшей циркуляции воздуха.

Кирпичный экран

Перед началом обустройства фундамента выберите место для установки печки. Обычно буржуйки размещают возле стены. Предварительно часть стены возле печки необходимо изолировать при помощи листа асбеста либо толстого металла для дополнительной пожарной безопасности.

Фундамент

Первый шаг. Приступайте к обустройству фундамента. Для этого выройте яму глубиной порядка 50 см. Прочие габаритные размеры фундамента подбирайте индивидуально с учетом размеров кирпичного экрана вокруг буржуйки.

Второй шаг. Засыпьте дно ямы 3-4 ведрами песка и тщательно утрамбуйте засыпку. Поверх песка засыпьте 10-15-сантиметровый слой щебня и тоже утрамбуйте.

Третий шаг. Разровняйте засыпку и залейте ее цементным раствором, приготовленным из части цемента, трех частей песка и воды. Дайте цементу пару суток на набор прочности.

Четвертый шаг. Укройте фундамент двумя слоями рубероида.

Пятый шаг. Приступайте к выкладке кирпича. Обычно для обустройства экрана используются половинки кирпича. Делать стенку более толстой бессмысленно – она будет очень долго прогреваться, что не лучшим образом отразится на коэффициенте полезного действия агрегата.

Шестой шаг. Выложите первый ряд кирпича непосредственно на рубероид. Кирпичи выкладывайте с 5-миллиметровым зазором.

Седьмой шаг. При выкладке второго ряда оставьте с каждой стороны экрана по паре вентиляционных отверстий. Длина каждого такого отверстия должна равняться длине половинки кирпича.

Восьмой шаг. Выложите остальные ряды. Кладка сплошная, как на первом ряду.

Фундамент

Вверху проема над топочной дверцей уложите уголок и уже на него выкладывайте следующие ряды кирпича.

Верхнюю часть буржуйки можете выкладывать на свое усмотрение. Удобнее, если экран вовсе не будет иметь верха. Какой-либо зависимости технических свойств буржуйки от особенностей устройства верхней грани нет. По факту верх выполняет исключительно декоративную функцию и можно успешно обходиться без него.

После завершения кладки оставьте печь на пару суток, чтобы раствор успел полностью высохнуть. После этого очистите стены от излишков раствора и тщательно вымойте кладку мыльным раствором.

Плиту крепите либо непосредственно к верхней грани буржуйки с помощью сварки либо же монтируйте ее в кирпичную кладку, предварительно обустроив в кладке соответствующий выступ для плиты.

Буржуйка печь с варочной плитой для приготовления пищи

Буржуйка печь с варочной плитой для приготовления пищи

Буржуйка с плитой и кирпичным экраном

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

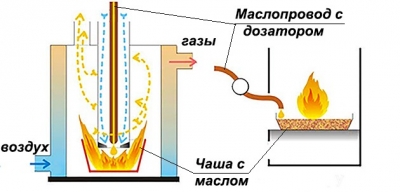

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.
