Строительная рулетка, чтобы больше не работать «на глаз»

Конструкция прибора или что внутри рулетки

Разбирать исправно работающую рулетку не рекомендуется, так как если инструмент работает, значит не нуждается в ремонте. Если интересно узнать, что внутри прибора, тогда рассмотрим конструктивные особенности. Все виды рассматриваемых инструментов имеют практически одинаковую конструкцию, поэтому рассматривать устройство всех измерительных приборов не понадобится. К главным конструктивным элементам приборов относятся:

1. Корпус — изготавливается из металла или пластика. По материалу корпуса можно понять, какого качества этот прибор
2. Измерительная лента или поводок — это плоский и гибкий материал, на одной стороне которого нанесена градуированная шкала для проведения измерений. Длина ленты бывает разная, что надо учитывать еще на этапе приобретения инструмента
3. Барабан с возвратным механизмом — устройство, на которое сматывается гибкая лента. Возвратный механизм представлен в виде гибкой пластины, за счет которой обеспечивается автоматическое сматывание поводка на барабан
4. Кнопка управления — чтобы после разматывания ленты она автоматически не возвращалась обратно, и наоборот, по команде автоматически сматывалась на барабан, в конструкции предусмотрено наличие кнопки. Эта кнопка является пультом управления, при помощи которого происходит быстрая и автоматическая процедура сматывания измерительной ленты на барабане

Это интересно!Первая рулетка представляла собой оснастку, изготовленную из тканевой ленты с градуированной шкалой. Это простой и дешевый вариант измерительного прибора, который имеет одно существенное достоинство — отсутствие возможности поломки.

Измерительные устройства длиной до 25 метров оснащаются механизмами автоматического сматывания ленты, а приборы, имеющие длину лент от 25 м до 100 м предусматривают наличие ручных возвратных механизмов. Принцип работы длинной рулетки очень простой — барабан соединен с наружной рукояткой, которая приводится в движение ручным способом.

Отдельно надо отметить, что производители выпускают также электрические рулетки. Не стоит путать их с лазерными дальномерами, так как лазерные рулетки работают за счет светового луча. Они не имеют встроенных лент со шкалой, поэтому при использовании снижается время измерения. Электрические измерители оснащены приводными механизмами со встроенными аккумуляторами. Такие устройства также могут иметь встроенный дисплей, который отображает информация в зависимости от длины выдвижения поводка.

Устройство

Устройство механизма внутри рулеток практически одинаковое. Основной элемент – измерительная лента с нанесенной шкалой. Лента изготавливается из гибкого, слегка вогнутого металлического профиля или пластика. Вогнутость полотна – обязательное условие, за счет нее достигается дополнительная жесткость по краю сантиметра для облегчения измерительных работ одним человеком. Это актуально для не очень длинных рулеток. Метражные ленты для геодезических измерений могут быть выполнены из специального капрона или брезента.

Измерительные механизмы можно разделить по способу сматывания ленты в рулон.

• Рулетки с ручным способом намотки ленты. Чаще всего это устройства с измерительным полотном свыше 10 метров, которое наматывается на катушку с помощью рукоятки. Срок эксплуатации таких приборов неограничен, так как механизм сматывания прост и очень надежен.
• Рулетки с механическим возвратным приспособлением, которое представляет собой ленточную пружину, скрученную внутри специальной катушки. Такой механизм для сматывания подходит для измерительных приборов с длиной полотна до 10 метров.
• Рулетки с электронным приводом для сматывания. У подобных приборов есть еще функция показа результата измерения на специальном табло.

Не ошибусь, если скажу, что из измерительного инструмента чаще всего радиолюбитель держит в руках штангенциркуль, дальше идут линейка и микрометр, а вот рулетка, тем более 5 метровая это большая редкость. Но вот понадобилась. Помню, что была где-то, какая-то.

Нашёл. Есть – то она есть, да пользоваться ей будет ну очень затруднительно. Первая мысль была обрезать неполноценный метр, да и вся не долга. Правда будет уже не 5 метров, а только 4. Это меньшая из неудобств. А вот необходимость постоянно помнить, что например 3м 47см на измерительной ленте будут означать фактически меньше можно и забыть. Короче брак в работе рано или поздно обеспечен.

В раздумье разобрал рулетку на предмет ревизии, для чистки и смазки. Безвыходных ситуаций в ремонте не бывает. Так, что при желании всегда можно найти выход из создавшегося затруднительного положения. Только бы получилось «мозги включить».

И правда пока всё приводил в порядок вспомнил, что на барабане длина мерительной ленты как правило бывает значительно больше (особенно на многометровых рулетках) и после замаркированного участка ещё остаётся запас до полуметра длиной. Уверенно размотал барабан с намерением отрезать от излишков недостающий кусок в 12 сантиметров и прикрепить его к началу ленты, но искомого не обнаружил. Запас был весьма недостаточный для его укорачивания. Всего сантиметров 15 от силы. Не повезло однако.

Собрал очищенную, со смазанной возвратной пружиной рулетку и решил действовать на первый взгляд несколько абсурдным образом. Добавку на недостающий участок ленты сделать не в виде начала измерительной ленты, а скорее в виде её держателя (подобие рукоятки). Для этого подобрал отрезок не жёсткого пластика соответствующей ширины, толщиной 2 мм и подходящий для этого случая крепёж.

В 1 см от края ленты были просверлены 2 отверстия диаметром 3 мм и винты с резьбой надёжно закрепили конец мерительной ленты, зажав его между пластмассовым удерживателем ленты и металлической планкой с резьбой.

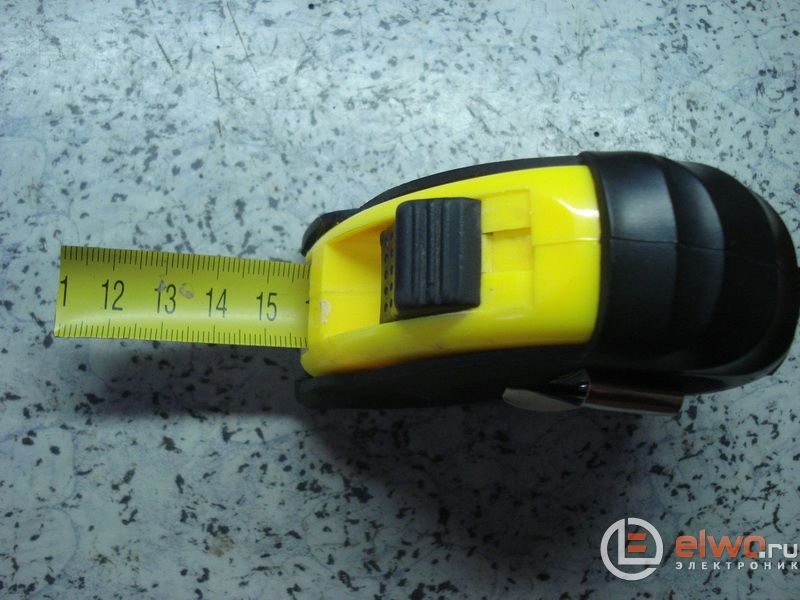

Отмерив, необходимое расстояние в 12,5 см, на край пластмассового держателя прикрепил импровизированный упор для фиксации конца ленты в руке при измерениях. Рабочий край рулетки получился приспособленным для комфортной и безопасной работы. На мой взгляд, так даже гораздо удобнее, чем было. Сейчас в продаже великое множество измерительных рулеток. И отечественных и импортных, но не припомню, чтобы встретилась хоть одна модель, где начало измерительной ленты было совмещено с рукоятью для удержания. Пятиметровой рулеткой, а тем более большей длины, как правило, измерения производят два человека и случающаяся в таких случаях некоторая несогласованность в движениях часто приводит к выскальзыванию кончика измерительной ленты из рук держащего. Конечно мелочь, но она быстро «достаёт». Имеющийся на конце совсем небольшой загиб (уголок) неважный помощник.

Обратная сторона. И здесь всё получилось весьма не плохо. Короче жил бы в Америке оформил патент на изобретение и разбогател. Чинил рулетку и грезил миллионами Babay iz Barnaula.

Измерительная рулетка – универсальный прибор при ведении любых строительных или ремонтных работ. Любой этап работ на объекте, так или иначе сводится к замерам.

Преимущества лазерного уровня и рулетки

Многофункциональный лазерный уровень совмещает в себе функции рулетки и строительного уровня. Данный тип прибора производит измерения, используя инфракрасный спектр. Использование такого устройства дает возможность не только экономить время, но также производить измерения без напарника.

Сам по себе уровень обладает компактными размерами, изготавливается из ударопрочного пластика, что позволяет спокойно его использовать в условиях строительной         площадки, не боясь за его сохранность. Компактные размеры устройства дают возможность с легкостью разместить рулетку в строительной робе.

К еще одним существенным преимуществам, можно отнести возможность измерять расстояния, к которым нет прямого доступа. Например, провести измерения ската крыши, или узнать расстояние между этажами. Это значительно преимущество перед обычными рулетками.

Однако, помимо существенных плюсов по применению лазерной рулетки, можно выделить и минусы данного устройства. Например, это стоимость изделия, которая превышает цену на обычную рулетку в десятки раз. также, небольшие расстояния не так удобно выполнять используя данный прибор, здесь все же подойдет старый метод.

Рейтинг популярных моделей

Современный рынок измерительного оборудования представляет лазерные дальномеры в широком ассортименте. Ниже представлен обзор самых популярных моделей, отзывы о которых можно увидеть в интернете наиболее часто.

• Немецкий лазерный дальномер Tape оснащён влагоударным корпусом и памятью, хранящей информацию о 20 последних измерениях. Прибор выдерживает падение с 10-метровой высоты и способен работать при температуре воздуха от -30 до 55 градусов и влажности до 98%. Модель отличается высокой точностью измерений и имеет погрешность не более 2 мм. Программное обеспечение позволяет определять высоту конструкций с расстояния, используя при этом формулу Пифагора, а возможность работы с препятствиями даёт возможность производить замеры сквозь преграды. Модель оснащена подсветкой, четырёхстрочным жидкокристаллическим дисплеем и высокоточным мощным лазером, а время расчёта нужных параметров не превышает 2 секунд. Стоимость инструмента составляет 5200 рублей.
• Модель немецкого бренда Stabila LD 420 Set 18378 выпускается в Венгрии и стоит 15 880 рублей. Прибор предназначен для работы с большими расстояниями и относится к категории профессионального инструмента. Дальномер полностью отвечает строгим международным требованиям, выпускается в соответствии со стандартом ISO 16331-1, отличается пыле- и влагонепроницаемым корпусом и не боится падений с высоты. Прибор работает от двух элементов питания типа ААА напряжением 1,5 В, вес его составляет 150 г, габариты длины, ширины и высоты – 155х80х220 мм.

• Дистанционная лазерная модель Hilti PD-E оснащена светодиодным дисплеем, изображения на котором хорошо видны даже при ярком солнечном свете. На приборе установлен датчик, способный измерять угол наклона до 360 градусов, что позволяет использовать его в качестве угломера. Изделие также оборудовано видоискателем и может использоваться вне помещений. Величина погрешности составляет 1 мм, дальность измерения – до 200 м, класс защиты – IP 65. Модель оснащена лазером 2 класса мощностью до 1мВт, способна работать в температурном диапазоне от -10 до 50 градусов и выпускается в габаритах 129х60х28 мм. Алкалиновых элементов питания хватает на 5 000 измерений, весит прибор 200 г, стоит 24 000 рублей.
• Модель китайской сборки Instrumax Sniper 50 IM0107 выпускается в соответствии со стандартом IP54 и оснащена лазерным диодом с длиной волны 650 нм, способным работать с расстояниями до 50 м. Жидкокристаллический дисплей оборудован яркой подсветкой, вес прибора составляет 115 г, а в качестве источника питания используются три батарейки типа ААА напряжением 1,5 В. Дальномер имеет две точки отсчёта, весит 250 г, производится в габаритах 174х126х66 мм и стоит 3 159 рублей.

• Лазерный дальномер японского производства Makita LD050P предназначен для измерения расстояний дальностью до 40 метров, однако при наличии отражателя диапазон увеличивается до 50. Встроенный микропроцессор способен складывать и вычитать расстояния, а также вычислять площадь и хранить в памяти 5 последних результатов. Питается прибор от двух батареек типа ААА напряжением 1,5 В, имеет 2 точки отсчёта и весит 260 г. Модель не приспособлена для работы со штативом и не имеет прицела, из-за чего относится к категории непрофессионального инструмента и прекрасно подходит для домашнего использования. Устройство выпускается в размерах 180х130х65 мм и стоит 5 519 рублей.
• Модель американского бренда Dewalt DW 03050 выпускается в Венгрии, предназначена для ремонтно-строительных работ и способна выполнять замеры на расстоянии до 50 м. Микропроцессор может выполнять весь стандартный набор вычислений, хранить в памяти 5 последних результатов и производить измерения как в метрической, так и в дюймовой системах. Изделие соответствует классу защиты IP65, благодаря чему не пропускает пыль внутрь корпуса и может использоваться под дождём. Весит устройство 280 г, работает от двух батареек типа ААА, выпускается в габаритах 180х126х75 мм и стоит 6 925 рублей.
• Лазерный дальномер Tesla M-40 Touch способен работать в диапазоне от 20 до 40 м, работает от элементов питания ААА и имеет погрешность 2 мм. Прибор может эксплуатироваться при температуре от 0 до 40 градусов, оснащён лазером 2 класса с длиной волны 630 нм и предназначен для домашнего использования. Стоимость прибора составляет 2 550 рублей.

О том, в каких случаях применяется лазерный дальнометр, смотрите в видео ниже.

Виды и принцип работы инструмента ↑

Несмотря на объединяющее понятие «дальномер», каждый отдельный тип вычисляет расстояние разными методами. Выделяют:

• ультразвуковой;
• фазовый лазерный;
• импульсный лазерный;
• оптический;
• оптический нитяной типы.

Самым грубым для измерения расстояния активного типа является ультразвуковой прибор. В основе его работы лежит принцип эхо-локации, которым пользуются даже некоторые животные, например, дельфины. Устройство создает звуковой импульс и улавливает эхо – звуковые волны, которые отражаются от объекта.

Для точности измерения используется звук высокого диапазона частот – 40 кГц. Поскольку скорость звука известна, а время его движения несложно измерить, остается вычислить только расстояние, что и делает ультразвуковой дальномер.

Если тот же метод применить со световым импульсом, получится точный лазерный дальномер импульсного типа. Дело в том, что скорость света настолько высока (300 000 км/с), что для небольших расстояний, которые измеряются в строительстве (20, 30, 50 м), речь идет о долях наносекунд. Измерить время с такой точностью очень сложно.

Главное преимущество такого устройства – оно посылает короткие световые импульсы, а не постоянный луч. Это значит, что можно использовать лазер высокой мощности. Такой мощный импульс может без особых сложностей «слетать» туда и обратно на расстояние 100 км за доли секунд. Это свойство применяется чаще всего в военной отрасли, а сам прибор стоит гораздо дороже аналогов.

Принцип работы лазерного дальномера фазового типа основан на сравнении и определении сдвига фазы световой волны. Устройство генерирует световой луч инфракрасного спектра. Луч движется с известной скоростью до цели измерения, отражается и возвращается. Инструмент сравнивает фазу световой волны в начале движения и в конце. Замер производится дважды, после чего устройство выдает результат в метрах.

Одно из преимуществ такого вида измерителей расстояния – цена. Они значительно дешевле импульсных, ведь нет необходимости оборудовать лазерную рулетку сверхточным и дорогостоящим секундомером. Кроме того, при фазовом методе погрешность составляет не больше половины фазы, то есть меньше миллиметра. Это поразительный результат, однако есть у этого устройства и недостатки.

Так как светить приходится не короткими импульсами, а постоянно на протяжении всего измерения, установить мощный лазер не получится. А это значит, что на дальние расстояния устройство не применяется. Однако для строительства дальности его действия более чем достаточно.

Оптический дальномер применяется по большей части в геодезии, топографических работах, навигации, фотографии. Он работает по пассивному типу, основываясь на теореме Пифагора. Принцип работы такого прибора тяжело описать на пальцах.

Он основан на построении равнобедренного (для стереоскопичечских устройств с двумя окулярами) или прямоугольного (для монокулярных) треугольника и вычислении математическим путем его высоты. Вершиной треугольника является точка, расстояние до которой нужно измерить. Наводка осуществляется вручную.

В некоторых дальномерах нужно сопоставить две части изображения для настройки, в других – устранить двоение картинки. Так или иначе, главным датчиком является человеческий глаз, поэтому погрешность неизбежна.

Нитяной дальномер – еще один оптический прибор для измерения расстояния до объекта. Он тоже работает, основываясь на геометрических вычислениях. Для измерения дальности нужна специальная дальномерная рейка – длинная «линейка» с нанесенной разметкой. Расстояние между делениями 2 см. Рейка устанавливается в точке, до которой нужно измерить расстояние.

Внутри зрительной трубы натянуты тонкие нити. Дальномер и рейка выставляются строго по уровню, так, чтобы нулевая отметка обоих была на одной высоте. Далее в линзу смотрит геодезист и считает, сколько делений по 2 см помещаются между натянутыми нитями. Таким образом, строится треугольник с вершиной в фокусе линз прибора.

Длина высоты этого треугольника + фокусное расстояние будут равняться расстоянию между выбранными точками. Такой тип дальномера часто встречается в теодолитах разных моделей.

Что относится к хозяйственному инвентарю и принадлежностям

Что может входить в список инструментов, хозяйственного инвентаря и принадлежностей (далее — материальные ценности, МЦ), никем не определено. Организация сама это регулирует. Обычно в него включаются:

• офисная мебель и техника;
• осветительные приборы;
• канцелярские товары;
• бытовые приборы;
• средства, связанные с пожарной безопасностью;
• средства гигиены;
• уборочный инвентарь и материалы;
• инструменты и т. п.

Приобрести подобные товары возможно как по безналичному расчету, так и через подотчетных лиц.

Чтобы организовать бухгалтерский учет, необходимо правильно классифицировать МЦ.

Возможны 2 варианта учета инвентаря:

• в составе основных средств (ОС);
• в составе МПЗ.

При любом варианте объекты принимаются к учету по стоимости приобретения, которая складывается из всех связанных с покупкой затрат. В общем случае НДС в эту сумму не входит. В стоимость его включают, только если МЦ используются для необлагаемой этим налогом деятельности (пп. 2, 5, 6 ПБУ 5/01 «Учет материально-производственных запасов», утвержденного приказом Минфина России от 09.06.2001 № 44н, п. 8 ПБУ 6/01 «Учет основных средств», утвержденного приказом Минфина России от 30.03.2001 № 26н).

Измерительные рулетки: виды

Описание устройств

Такой измерительный инструмент, как рулетка, имеется в арсенале каждого специалиста в сфере строительно-ремонтных работ. Простое практичное изделие позволяет легко и быстро осуществить необходимые линейные измерения — длину, высоту, ширину протяжённых объектов, а также сделать разметку помещений.

Рулетка выполняет функции обычной линейки (ранее используемого громоздкого деревянного метра), но при этом отличается множеством преимуществ:

• компактность;
• мобильность;
• лёгкость эксплуатации;
• функциональность;
• точность;
• долговечность.

В наше время приобрести рулетку можно в любом строительном магазине, купив для себя оптимально подходящий вариант

Как среди широкого ассортимента правильно выбрать измерительный инструмент этого вида и на что обращать внимание? Рассмотрим существующие виды рулеток, их свойства и особенности применения

Ассортимент

Все виды рулеток можно разделить на 2 категории:

• Длинные — от 10 до 25м. Такие измерительные устройства оснащены ручным механизмом сматывания и пластиковой лентой со шкалой, с закрепленным кольцом на конце.
• Короткие — от 2 до 10м. Рулетки этого типа очень распространенные и востребованные. В отличие от длинных измерительных лент, они снабжены скручивающим пружинным механизмом и имеют стоп-кнопку, выполняющую функцию фиксатора.

Сегодня можно приобрести и современные усовершенствованные рулетки, оборудованные электрическим приводом, сматывающим ленту, а также электронным устройством, считывающим измерительные показания.

По основным характеристикам рассматриваемые изделия делят на простые и лазерные.

Первые являются более доступными, широко применяются не только в сфере строительства и ремонта, но и в обиходе. Вторые считаются профессиональным инструментом, поэтому используются преимущественно квалифицированными мастерами, которым требуется получить максимально точные измерения. Лазерные рулетки позволяют самостоятельно выполнять работы на большом расстоянии без помощи напарника. Они функциональные, надёжные и подлежат ремонту в случае поломки.

В зависимости от типа лент, различают такие виды рулеток:

• Со стальной лентой, покрытой краской.
• С крашеной стальной лентой, имеющей полиамидное покрытие.
• Со стальной лентой, с вытравленными нестираемыми делениями.
• С нержавеющей стальной лентой, на которой нанесены вытравленные деления.
• С фиберглассовой лентой и кордом из капрона.

Наиболее популярные среди профессионалов — рулетки с лентой из нержавеющей стали со специальным полиамидным покрытием. Такие измерительные инструменты долговечны, устойчивы к агрессивному воздействию окружающей среды (высоких и низких температур, влажности), не проводящие электрический ток.

Критерии выбора

Приобретая рулетку, необходимо обращать внимание на такие характеристики этого изделия:

• точность измерения;
• жёсткость полотна;
• длина измерения;
• качество;
• стоимость.

При выборе изделия для проведения профессиональных работ следует обязательно обращать внимания на качество разметки ленты. На полотне рулетки с высокой точностью измерения нанесены аккуратные тонкие линии. Устройства с толстой грубой разметкой являются некачественными и дают неверные показатели.

Жёсткость полотна можно определить по его типу. Более надёжными долговечными считаются полукруглые загнутые ленты. Длина рулетки подбирается в зависимости от потребностей. Не стоит приобретать инструмент с полотном более 10м, если он будет использоваться для измерения исключительно небольших изделий и объектов.

Качество устройства напрямую зависит от его стоимости. Дешёвые варианты подходят только для применения в быту, когда высокая точность измерений не играет ключевую роль.

Также специалисты рекомендуют выбирать рулетки с качественным корпусом, наличием нужных фиксаторов, пузырькового уровня, кольца или магнита на основании полотна, зажимом для крепления и другими полезными дополняющими элементами.

Важно знать, что при выполнении замеров одного и того же объекта разными рулетками, результат будет неодинаковый. Разница показателей объясняется отличиями в точности измерения инструментов

Поэтому начав пользоваться одним устройством, не следует в процессе работы менять его на другое

Разница показателей объясняется отличиями в точности измерения инструментов. Поэтому начав пользоваться одним устройством, не следует в процессе работы менять его на другое.

Виды рулеток и их особенности

Для многих профессий используются как обычные универсальные рулетки для измерения, так и узкопрофессиональные измерительные приборы. Профессиональные рулетки разрабатываются с учетом особенностей использования ее квалифицированными работниками и условий работы. Так, для измерения местности используются как традиционные геодезические инструменты, так и новые виды измерительных приборов – электронно-оптические дальномеры. И хотя точность у электроники выше, правильно измерить расстояние с учетом местности можно только геодезической рулеткой с делением шкалы 0,5 или 1 метр.

Для работы лесоруба используется специальная рулетка лесоруба. В ее конструкции предусмотрен дополнительный карабин на корпусе, для фиксации на ремне работника. А на конце измерительной ленты имеется специальный металлический наконечник, дающий возможность, быстро зафиксировать край на бревне.

Строительные рулетки имеют обычно двойную шкалу – в сантиметрах и миллиметрах и в дюймах. Лента обычно имеет ширину в 2 см, а шкала нанесена яркими контрастирующими цветами для облегчения поиска значения на шкале.

Рулетка калькулятор

С помощью строительной рулетки очень легко разделить любое число с точность до миллиметра пополам, не прибегая к услугам калькулятора.

Берете размер на рулетке, к примеру 116см — и сложив ленту пополам совмещаете с ним нулевую отметку, там где верхний зацеп.

Ровно в месте перегиба и будет требуемый результат — 58см.

Этим же способом можно не только делить, но и отнимать. Например общая длина стенки у вас 2м 11см, а распредкоробка находится от первого края на расстоянии в 1м 38см. Вам нужно быстро узнать сколько остается от этой распредкоробки до другого края стены, чтобы отмерить кабель канал.

Вытягиваете ленту на 2м 11см и складываете ее пополам.

Затем ищете отметку в 1м 38см. Как раз напротив нее, на второй половине ленты, и будет показано нужное вам расстояние — 73см.
