Проект дренажной системы пример

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.

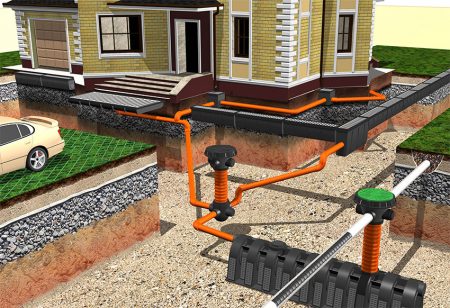

  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

• схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
• расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
• типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
• список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

• ландшафт участка;
• среднестатистический объем атмосферных осадков за год;
• состав и особенности почвы;
• уровень грунтовых вод;
• расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

• демонтаж железобетонных фундаментов;
• создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
• монтаж поперечного дренажа, имеющего двусторонний выпуск;
• прокладывание канализационного трубопровода из полиэтиленовых труб;
• засыпка основания под трубопроводы из щебня;
• установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
• демонтаж существующих асфальтобетонных покрытий;
• создание новых асфальтобетонных покрытий;
• монтаж мостиков, переходов, настилов и т. п. из дерева;
• подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
• посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

• щебень;
• песок;
• дренажные трубы гофрированные, обернутые геотканью;
• геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
• смотровые колодцы.

Монтаж дренажа вокруг частного дома под ключ

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Проектирование

Первая направлена на защиту фундаментов и корней деревьев от излишней влажности, образующейся от близкорасположенных грунтовых вод. Но даже если на участке нет проблем с грунтовыми водами, то позаботиться о сооружении ливневой системы нужно в любом случае.

В противном случае, на участке после каждого дождя будет грязь и лужи, а весеннее таяние снега превратит территорию в болото. Проектирование дренажной системы – начальная и обязательная стадия любого строительства. Не является исключением и строительство дренажной системы.

Немного теории

Чтобы понять, как осуществляется проектирование дренажа, сначала нужно разобраться с терминами, которые употребляют специалисты:

• Дренаж – это процесс осушения грунта с использованием различных средств – труб или дренажных слоев. При этом в дренажных устройствах не должно накапливаться ила (частиц почвы).
• Трубопровод дренажный – система дренажных труб, соединенных фитингами, которые предназначены для отведения воды.
• Слой дренажный – это пропускающий воду слой материалов, состоящий из фильтрационного и инфильтрационного слоя.
• Фильтрационный слой служит для задержки частиц почвы, он предотвращает образование ила.
• Инфильтрационный слой используется для отведения воды из зоны соприкосновения с почвой.

• Разделяющий слой – это слой водонепроницаемого материала, располагаемый между плитой фундамента и дренажной системой.
• Ступенчатый фильтр – это дренажный слой, состоящий из нескольких слоев, каждый из которых имеет своё значение водопроницаемости.

Выполнение расчетов

Для того чтобы разработать проект дренажной системы для участка и выполнить гидравлический расчет дренажа, необходимо собрать следующие данные:

• Какова проницаемость отдельных пород, составляющих грунт на участке, а также степень растрескивания твердых пород в данной местности.
• Какова устойчивость пород, составляющих грунт, к суффозии (процессу вымывания из породы минеральных частиц, которая может привести к «засолению» почвы).
• Имеются ли на участке тектонические нарушения, и каково качество пород в данной зоне.
• Каков состав грунтовых вод в данной местности.
• Где расположены источники питания грунтовых вод и какова интенсивность их деятельности.

Иными словами, расчет дренажа – это сложная работа, требующая профессиональных знаний.

Советы по проектированию

• Выполнение проекта производится в соответствии с нормативными документами — СНиП 2.06.15-85.
• Для создания дренажных систем допускается применение керамических, асбестоцементных или полимерных труб.
• Как правило, современный проект дренажа составляется с учетом использования пластиковых дренажных труб. Этот вариант наиболее практичный. Материал недорогой, удобный в работе, имеющий небольшой вес и долговечный.

• Трубопровод монтируется с уклоном к месту сбора воды. Величина уклона должна составлять 0,5 – 0,7%.
• Любой проект дренажной системы должен включать в себя элементы, позволяющие контролировать работу систему и осуществлять ее промывку. Иными словами, в схему должны быть включены ревизионные колодцы.

• Перед внешней стеной цокольного этажа, покрытой гидроизоляцией, следует предусмотреть устройство вертикального дренажного слоя. Этот слой служит для механической защиты гидроизоляции и для отведения воды в трубы дренажной системы.
• Стандартный проект дренажа участка предусматривает размещение трубопроводов вдоль наружной стены фундамента. Если план фундамента имеет неправильную форму, допускается увеличение расстояния от фундамента при условии, что будет обеспечено наличие инфильтрационного слоя между стеной фундамента и дренажной трубой.
• Дно трубы должно располагаться на уровне, не менее чем на 20 см ниже, чем самая нижняя точка фундамента. Выступ верхней части трубы выше уровня нижней части плиты фундамента не допускается.
• Пристенный дренаж должен обходить все стены строения по внешнему периметру.

Как правильно сделать?

Правильно устроить дренажную систему своими руками совершенно несложно. Начать лучше всего с проведения подготовительных работ. Для этого сначала изучается местность, определяется состав почвы, оценивается уровень грунтовых вод. После этого проводятся работы по подготовке фундамента строения. Для этого по периметру основания копаются траншеи. Затем из них удаляется грязь, а также слои тепло- и гидроизоляции.

Очищенный фундамент подлежит обязательной просушке. Сам по себе фундамент просохнет за 5-7 дней, а при хорошей теплой погоде может и быстрее. Также для просушки можно применять механические средства вроде тепловой пушки. Такие средства позволяют ускорить процесс до одних суток.

Для ленточного фундамента

Чтобы правильно обустроить дренаж для ленточного фундамента, необходимо придерживаться ряда правил. Тогда монтаж дренажной системы не составит труда, а результат будет потрясающим.

• Начинать необходимо с копки траншеи по периметру строения. Глубина траншеи должна быть больше, чем глубина, на которой залегает фундамент. На дно данной траншеи обязательно ложится так называемая дренажная подушка высотой 30 сантиметров. Состоять подушка должна на 15 сантиметров из речного песка крупной фракции и на 15 сантиметров из мелкозернистого гравия. Ее необходимо утрамбовать и хорошо пролить водой.
• Укладывается непосредственно система трубопроводов. Дренажные трубы необходимо покрыть слоем гидроизоляции, например, битумом или полиэтиленом. Чтобы накопленной влаге было куда стекать, устанавливается колодец с водоотведением за границы участка.

 Для монолитного основания

Изготовление дренажной системы для монолитного основания является делом более сложным. Основная особенность заключается в том, что дренажная система прокладывается еще до возведения фундамента. Это позволяет защитить основание строения в случае, если грунт сместится. Особый упор необходимо делать на качество строительных работ дренажа. Ведь это влияет на то, насколько прочным и долговечным будет здание в целом. Сперва необходимо подготовить специальный котлован, в который будет устанавливаться дренажная система. Глубина котлована рассчитывается исходя из расположения и высоты фундамента.

На дно фундамента засыпается слой кирпичного боя, а затем слой песка и мелкого щебня. После этого вся подушка тщательно утрамбовывается. Дренажные трубы необходимо укрепить, используя специальные перекрытия. Для уплотнения поверхности труб используется геотекстиль. Чтобы происходило накопление и удаление воды, необходимо вырыть колодец, из которого труба будет выходить за пределы участка.

Также смотрите в видео, как правильно сделать дренаж вокруг дома своими руками:

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

• Если открытая система нецелесообразна из-за нехватки свободного места на участке;
• Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

• Пристенные системы;
• Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

• На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
• Каждый поворот и соединение трубопровода должны оснащаться колодцем;
• При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
• Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

• Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
• Второй слой – это обычная геотекстильная ткань;
• Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Типы дренажных систем

Устройства дренажа выгодно проводить на этапе составления проекта дома. Такой подход позволяет своевременно подобрать тип дренажа и не ошибиться с прокладкой трассы.

Все дренажно-отводные системы делятся на 2 большие группы:

• поверхностные;
• глубинные.

Первый тип не требует серьезного заглубления и может превратиться в настоящее украшение ландшафта, так как покрывается слоем гальки или другого мелкого камня.

Глубинные системы подразделяют на:

• местные – защищают от подтопления фундамент и цокольные помещения;
• общие – устраиваются непосредственно на земельном участке.

Также выделяют следующие типы устройства дренажа талых, дождевых и грунтовых вод:

• открытый;
• засыпной;
• закрытый.

Первый вариант относится к самым простым. Он представляет собой открытые траншеи шириной и глубиной около полуметра. При всей простоте устройства такой дренаж имеет существенные минусы:

• отсутствие эстетической привлекательности;
• короткий срок службы.

Засыпные конструкции не менее просты, чем предыдущий вариант. Но при этом более надежны. Они представляют собой не слишком заглубленные канавы, засыпанные сверху камнем, щебнем, песком и другим материалом. Если в устройстве дренажной канавы был использован геотекстиль, то такая системы прослужит довольно долго.

Но и она имеет свои недостатки:

• сложности технического обслуживания;
• слабая пропускная способность.

Опытные владельцы участков обычно отдают свои голоса в пользу закрытого дренажа. Он являет собой систему из перфорированных труб, уложенных в специальных траншеях. Она довольно эффективна и практически не имеет недостатков.

Устройство дренажа закрытого типа, нужно доверять профессионалам. Они учтут в проекте все особенности, нюансы и тонкости. Самостоятельно провести такую работу без потери качества и эффективности крайне сложно и большинству владельцев участков не под силу.

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

• Внутренний дренаж фундамента;
• Внешний дренаж фундамента;
• Дренаж отмостки;
• Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

• Участок и дом находятся в низкой части участка;
• Подземные воды проходят близко к поверхности;
• Земля на участке содержит преимущественно глину;
• Основание фундамента ниже уровня промерзания грунта;
• Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Требования СНиП к дренажу здания

Дренаж около фундамента укладывают в траншеях, выкопанных в днище котлована, после того, как заливают ленту, либо плиту. В траншеи закладывают трубу для дренажной системы, обсыпая ее щебенкой. Далее расстояние от откоса котлована до стенок фундамента заполняют грунтом высокого качества и хорошо проводящим влагу. Проводящую почву сыплют у фундамента, отобранную землю вблизи откосов.

Выходы слоя дренажа на нулевом уровне защищены при помощи пенополистирольной плиты, либо отмостки из бетонного материала, которая ограждает дренаж от попадания стоковых вод с крыши. Во время укладки дренажа следует соблюдать следующие правила:

1.при строительстве дренажной системы придерживаются отступов: от стенок фундамента на сто – триста сантиметров, на глубину в грунт до края фундамента плюс тридцать – пятьдесят сантиметров.

2.на дно укладывают геотекстильное полотно, досыпают слой щебенки от полуметра, чтобы оказаться на уровне подошвы. В центр подсыпки следует уложить трубу для дренажа. При этом нужно придерживаться уклона в три – четыре градуса, либо из расчета два сантиметра на метр погонный трубы в направлении к коллектору.

3.щебенка накрывается геотекстилем, далее кладут слой песка, чтобы подняться до нулевого уровня земли.
