Системы с двумя котлами

Если необходимо организовать нагрев теплоносителя в закрытой схеме от двух теплогенераторов, используйте принцип параллельного включения. Поясним алгоритм совместной работы двух котлов – электрического и твердотопливного (обвязка показана на рисунке):

1. Основным источником тепла выступает ТТ-котел, подключенный стандартным способом через трехходовой вентиль. Чтобы потоки не кольцевались в другом направлении, на каждой ветке установлен обратный клапан.
2. Когда закладка дров прогорает, воздух в доме начинает остывать. Падение температуры фиксирует комнатный термостат и запускает электрокотел с насосом.
3. Снижение температуры в подающей линии ТТ-котла до 50—55 °C заставляет накладной термостат вырубить циркуляционный насос твердотопливного контура.
4. После очередной загрузки дров труба подачи нагревается, термодатчик запускает насос и приоритет нагрева возвращается к твердотопливному агрегату. Комнатный терморегулятор больше не включает электрокотел, поскольку температура воздуха не падает.

На выходе электрокотла тоже необходимо поставить группу безопасности, на рисунке она условно не показана

Важный момент. Вышеописанный вариант обвязки можно применять для любой пары котлов. При монтаже настенного отопителя второй насос не ставится.

Два теплогенератора, например, газовый и электрический, легко обвязываются через теплоаккумулятор. Включение и остановку обоих котлов можно организовать различными способами – по температуре воды в баке, по времени через таймер. Обратные клапаны здесь не нужны.

Если необходимо состыковать 2—3 единицы теплосилового оборудования с несколькими отопительными контурами, лучше собрать схему первичных / вторичных колец. Принцип следующий: все источники тепла и потребители со своими насосами присоединяются к общему кольцу из трубы увеличенного диаметра Ø26…40 мм (в зависимости от числа веток). Циркуляцию внутри кольца обеспечивает отдельный насос.

Очередность установки оборудования имеет значение: самый горячий теплоноситель получает водонагреватель, следом идут батареи, в конце — ТП (по ходу течения воды)

В системе с естественным движением теплоносителя два котла тоже объединяются параллельно

Здесь важно выдержать уклоны труб Ø40…50 мм, а также избегать резких поворотов, используя колена под углом 45° либо отводы с больши́м радиусом изгиба

Вода расходится по двум параллельным веткам с котлами. Но заставит ее двигаться самотеком тот агрегат, который включен в данный момент, насос запускается по желанию хозяина

Отопительные котлы Навьен корейского производства пользуются популярностью в нашей стране. Они обладают надежностью и вместе с тем демократичной ценой. В виду большого спроса на данные приборы, настройка газового котла Навьен является актуальным вопросом среди покупателей.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

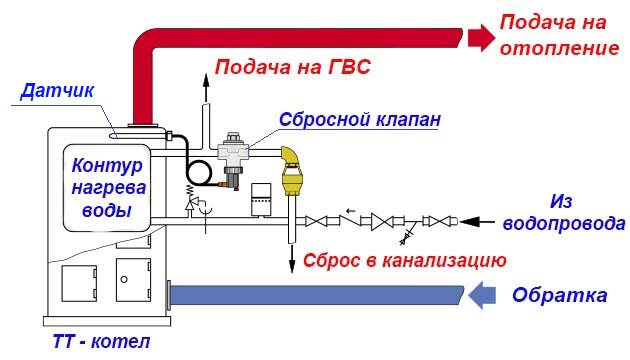

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

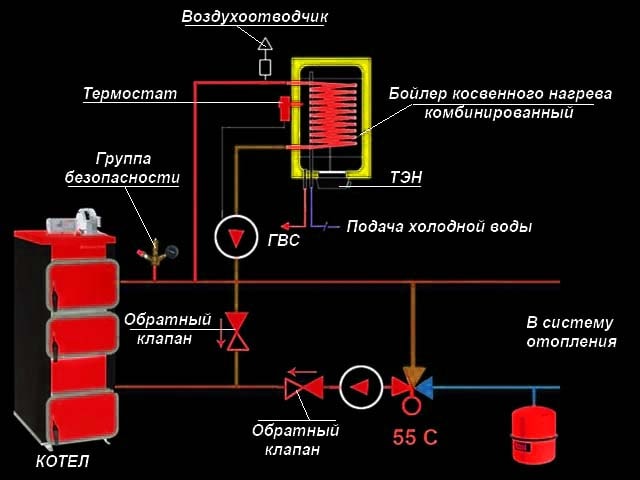

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.
