Трубы пнд для холодного и горячего водоснабжения

Особенности

Востребованность полиэтиленовых труб для водопровода обусловлена присущими материалу преимуществами, за счет которых прокладка на земле либо в грунте магистралей, обеспечивающих подачу холодной и горячей воды, стала одной из основных областей использования изделий, а легкий монтаж труб позволяет собрать водопровод своими руками.

Технология выпуска продукции из полиэтилена предполагает строгое соблюдение ГОСТ. В нормативной документации есть таблицы, содержащие применяемые на практике технические характеристики такой продукции.

Принимая во внимание нормативную документацию, касающуюся качеств и характеристик изделий, ПНД-трубы должны отвечать следующим требованиям:

• вне зависимости от диаметра и размера наружная и внутренняя поверхность продукции должна быть абсолютно гладкой: наличие пузырей, трещин или любых других включений не допускается;
• весь сортамент изделий должен быть устойчив к давлению, составляющему 20 атм.

Трубы, отвечающие вышеперечисленным показателям, производятся с диаметром от 16 до 1600 мм. Реализация товара происходит в бухтах по 100-200 метров либо же отдельными изделиями длиной 12 м. Продукция проходит покраску в черный цвет с продольными полосами по окружности. Трубы из полиэтилена для холодного водоснабжения и подачи горячей воды имеют определенные параметры, исходя из которых происходит их классификация по сфере применения.

Сырье, используемое для изготовления изделий. Трубы ПЭ 80 отличаются высокими потребительскими свойствами, поскольку способны при сохранении целостности конструкции выдерживать большое внутреннее давление на стенки. За счет особенностей материала они находят свое применение при сооружении трубопроводных магистралей с диаметром не более 90 мм.

Изделия, для выпуска которых применялся полиэтилен марки ПЭ 100, обеспечивают хорошую пропускную способность изделию с меньшим диаметром. Они востребованы для обустройства схем коммуникаций подачи холодной воды. ПЭ 63 применяются в жилищном и промышленном строительстве для дренажа фундаментов, а также подвальных помещений в строениях. В большинстве стран почти 100% трубопроводов для воды состоят именно из полиэтиленовых труб.

Уровень устойчивости труб к внутреннему давлению. Рассчитывается этот коэффициент исходя из отношения диаметра изделия к толщине стенки. Продукция с меньшим показателем отличается более высокой прочностью.

Стоит выделить основные преимущества ПНД-труб:

• устойчивость к воздействию агрессивных сред, включая соль, кислоту и щелочь;
• долговечность – средний эксплуатационный срок изделий составляет около 50 лет;
• инертность к жидкой среде, которая проходит по коммуникациям;
• стойкость к образованию и развитию на стенках микроорганизмов;
• устойчивость к коррозии, что актуально при прокладке трубопровода в почве, которая отличается повышенной влажностью, например, на садовых участках и дачах;
• небольшая масса продукции, за счет чего облегчается монтаж;
• стойкость к отрицательным температурам – трубы из полиэтилена сохраняют свои свойства при -70 С, за счет чего они эффективно функционируют не только в летний, но и в зимний период.

Чтобы иметь исчерпывающее представление об изделиях, следует выделить некоторые минусы продукции, речь о которых пойдет ниже.

• Материал имеет низкий уровень устойчивости к ультрафиолетовому излучению. Исходя из этого, монтаж ПНД-труб рекомендуется проводить в почве либо же помещать их в специальные защитные футляры.
• Показатели прочности изделий из полиэтилена уступают аналогичным показателям труб из металла.

Способы соединения труб ПНД

Монтаж водопровода приемлет два вида соединений труб – разъемные и неразъемные. Первые чаще всего используются на трубопроводах с низким давлением, соответственно, вторые – с высоким. Как это происходит – особенности:

Неразъемные

Для создания герметичности двух патрубков, без дальнейшего демонтажа, используют:

Сварка встык. Технологически сложный процесс с использованием специального оборудования. Работа ведется единым швом при помощи термического воздействия – края труб разогреваются и соединяются, образуя плотный шов, не уступающий по прочности самой трубе

Важно чтобы при стыковании концы находились в идеальной плоскости.

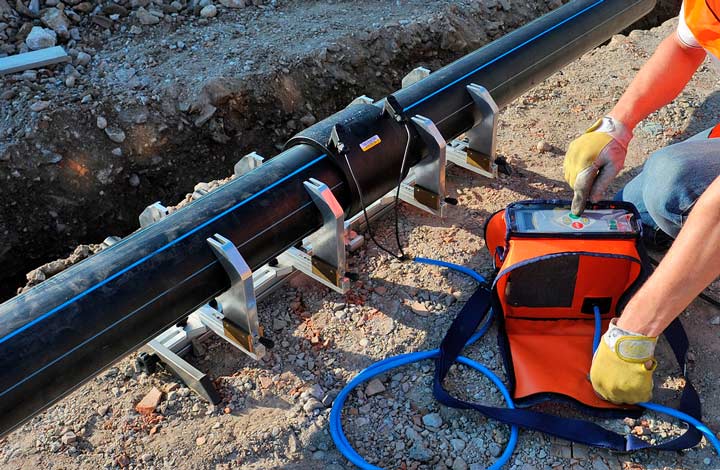

Электромуфтовое соединение. Также обеспечивает эффективный герметичный шов, но более затратное, так как помимо труб используется специальная муфта с закладными нагревателями

Принцип действия аналогичен – края патрубков и стенки труб доводятся до пластичного состояния, затем соединяются.

Решить для себя приемлемость того или иного способа, возможно, при определении приоритетов – сварка встык дешевле, муфты устанавливаются там, где маневренность со вспомогательным оборудованием невысока.

Эти соединения образуют следующим путем:

• Фланцы. Используют для патрубков разных диаметров. Чтобы соединить две трубы на них приваривают втулки под фланцы, затем монтируют фурнитуру.
• Компрессионные фитинги. Из названия понятно, что соединительная фурнитура действует методом обжима.

Внутри фитинга всегда есть уплотнительные кольца для лучшей герметичности. Такая фурнитура позволяет трубе выдерживать давление до 25 атм. Кроме того, цанговые соединения используют в случае стыкования труб из разных материалов – пластика и металла, например.

Применение того или иного способа рассматривается в зависимости от ситуации. Как правило, разъемный трубопровод предполагает ремонт в будущем. Неразъемными становятся магистрали – скважинный трубопровод, скрытые коммуникации.

Техническая труба ПНД для кабеля.

В процессе прокладки коммуникационных кабелей в земле или помещениях всегда присутствует вероятность их повреждения при эксплуатации. Чтобы обезопасить кабели и продлить их срок службы, применяются технические трубы безнапорного типа, изготавливаемые на основе полиэтилена низкого давления. Такие изделия способны предоставить надежную защиту средств коммуникации от повреждений механического характера, блуждающих токов и прочих факторов. В сравнении с металлическими аналогами, трубы рассматриваемого типа значительно дешевле.

Труба ПНД техническая для кабеля гладкая изнутри и снаружи. Она характеризуется удивительной надежностью — служит порядка пятидесяти лет в нормальных окружающих условиях. ПЭ трубы не нуждаются в заземлении, поскольку обладают отличными электроизоляционными свойствами.

Трубы стыкуются между собой как раструбным, так и фланцевым способом. Применение первого варианта уместно тогда, когда отсутствует внешнее давление, воздействия динамического характера и другие факторы, способные негативным образом отразиться на герметичности и целостности соединения. За счет фланцевого метода изделия можно соединять даже в случаях динамической деформации. Благодаря такому подходу места стыка не будут расходиться, поскольку будут закреплены соединением болтового типа.

В сравнении с металлическими аналогами, безнапорные изделия из ПНД значительно легче и, что немаловажно — они не подвержены разрушению вследствие коррозии и воздействия агрессивных сред. Безнапорные трубы из полиэтилена для прокладки кабеля в зданиях или под землей способны выдерживать существенные температурные перепады, при этом сохраняя свои параметры

Такие изделия не будут аккумулировать конденсат и не станут причиной выделения вредных веществ. Так как полиэтиленовые трубы поддаются изгибу, кабель можно прокладывать практически по любой траектории, не прибегая к соединительным элементам.

Параметр SDR

Параметр отражает отношение внешнего диаметра трубы к толщине стенок, т. е. чем выше значение, тем тоньше стенка, и тем меньшее давление допустимо. Следует помнить, что изменение значения SDR означает изменение внутреннего диаметра при постоянном внешнем.

Этот параметр важен при выборе необходимой трубы. Учитывать его надо не только по показаниям рабочего давления в системе, но и по условиям, в которых труба будет применена.

Естественно, при закапывании ее в землю желательно иметь стенки, которые смогут выдерживать давление грунта, либо придется использовать специальные коробы.

Требования по ГОСТу

По качеству трубы ПНД разной маркировки должны соответствовать требованиям ГОСТа:

• Внутренняя и наружная поверхности должны быть гладкими. Наличие волнистости не должно выводить диаметр за допустимые нормы.
• Торцевые поверхности гладкие, без вкраплений воздуха, трещин, зазубрин.
• Удлинение трубы не более 3% после нагревания.
• Стойкость при постоянном давлении в течение 100 часов при температуре 20 градусов.
• При 80 градусах стойкость всех марок в течение 165 часов при постоянном давлении.
• По требованиям безопасности температура окружающей среды не должна превышать 300 градусов. Материал относится к горючим веществам.
• Полиэтилен не выделяет вредных токсинов в окружающую среду. При работе с ним не требуются дополнительные меры безопасности.
• Отходы после монтажа безвредны. Их доставляют обратно на предприятие-изготовитель и перерабатывают.

Изделия подлежат предварительному тестированию перед отправкой потребителям. Несоответствие хотя бы по одному пункту требует проведения доработок и повторного тестирования.

Монтаж водопроводных труб ПНД.

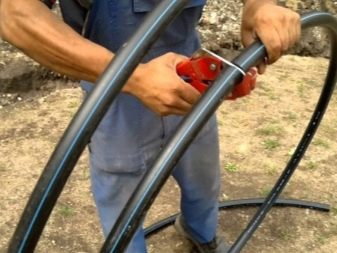

Водопровод монтируется без спецтехники, потребуется конусовидный торцовый нож для обработки торцов, ножовка для подрезки. При прокладке водопровода в грунте создается подушка из гравия или песка. Она предотвратит деформацию в случае проседания грунта. При необходимости труба сгибается с помощью строительного фена. Изделия запрещено сгибать под прямым углом, при подключении используется переходной фитинг.

Монтаж водопроводных труб ПНД выполняется неразъемным и разъемным способом. Стыковая или электромуфтовая сварка обеспечивает жесткое герметичное соединение. Монтаж компрессионными фитингами легко осуществляется самостоятельно, подходит для труднодоступных мест. На отрезанных концах выполняются скосы 2-3 мм, накручивается накидная гайка, затем надевается уплотнительное кольцо. Свободный край вставляется до упора в соединительную деталь, накидная гайка наворачивается на резьбу фитинга. Элементы зажимаются вручную, чтобы исключить деформацию конца трубы и фитинга, перетягивание гайки. Соединение можно аккуратно подтянуть ключом.

Диаметр труб водоснабжения

В той или иной степени с устройством системы водоснабжения, заменой ее труб приходилось сталкиваться большинству людей. Непрофессионалу сориентироваться в необъятном количестве предложений на рынке достаточно сложно. Нанимаете ли вы мастера или предпочитаете работать с водопроводным оборудованием самостоятельно, но разобраться в том, каким может быть диаметр труб водоснабжения, каковы различия в характеристиках изделий из различных материалов весьма полезно. А профессионалу — тем более.

Давление в трубах водоснабжения, как и ряд других параметров, напрямую влияет на выбор диаметра

Дюймовые размеры — немного истории

Для внутридомовых сетей водоснабжения чаще всего используются следующие виды труб:

• металлические — стальные, медные или латунные;
• пластиковые;
• металлопластиковые (комбинированные).

Габариты водопроводной трубы задаются следующими параметрами (см. рис.1):

Схема трубы для водопровода

• D_н — диаметр наружный;
• D_в — внутренний;
• h — толщина стенки.

В бывшем СССР, в квартирах непривилегированных граждан стояли только стальные трубы, для которых была придумана оригинальная система обозначения их размеров. Например, у полудюймовой трубы полдюйма (12,7 мм) — внутренний диаметр. Ее наружный диаметр и диаметр резьбы соответственно — около 21 мм. Поэтому для резьбы обязательно добавляется слово «труб». В нашем примере: 1/2» труб.

Таблица размеров стальных труб водоснабжения

Виды диаметров труб для водоснабжения

Соответствие метрических и дюймовых размеров

На современном рынке предложение намного богаче. Выбор особенно затруднен, если приходится состыковывать изделия из разных материалов. Как, например, соотнести диаметры полипропиленовых труб для водоснабжения и стальных или латунных (см. рис.2).

Дело в том, что в остальном мире прижилась метрическая система обозначения размеров. Хотя и в ней довольно много условностей.

Стыковка труб водоснабжения

Основополагающими в ней являются два понятия:

Подход к их определению несколько отличается, но, в конечном итоге, обе эти величины определяют внешний диаметр. По сути — это безразмерные величины, хотя иногда их указывают с размерностью мм.

Таблица соотношения между дюймовыми и метрическими размерами труб

Сравнение стальных труб РФ и евростандарта

У любой продукции имеется ГОСТ — трубы для водоснабжения не исключение. Сравнить сортамент производства РФ в соответствии с ГОСТ и аналогичных изделий, выпущенных в соответствии с евростандартом, можно благодаря следующей таблице:

Сравнение видов и диаметров труб согласно ГОСТ РФ и евростандарта

Как выбрать диаметр

От того, какой диаметр труб для водоснабжения, зависит их пропускная способность — количество воды протекающей по ним за единицу времени. Пропускная способность зависит от того, с какой скоростью течет вода. В свою очередь, эта скорость тем больше, чем больше перепад давлений в системе.

Разумеется, для расчета пропускной способности существуют свои расчетные формулы, имеются таблицы, которые позволяют несколько упростить расчет. Тем не менее, процесс расчета с использованием этих формул и таблиц, достаточно сложен, а поэтому, при внутриквартирной разводке, их практически не используют. Поступают проще — обычно берутся трубы определенного сечения:

• для внутриквартирной разводки 3/8 или 1/2 дюйма;
• для стояка — 3/4 или 1 дюйм.

Надеемся, что данные, приведенные в статье, не только помогут подобрать для ремонта или замены трубы водоснабжения нужного диаметра, но и позволят, в случае необходимости, правильно состыковать изделия, изготовленные по разной технологии.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

• стыковая сварка;
• электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

• раструбное соединение;
• фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

• устойчив к механическому воздействию и к перепадам температур;
• крепления являются надежными и долговечными;
• широкое применение;
• низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

• Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
• Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
• Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

• Выворачивают накидную гайку и разбирают фитинг;
• Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
• На трубе делается отметка на какую глубину должна войти труба в фитинг;
• Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
• После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

• Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
• Поверхность разогревается до начала плавления;
• Сжимают между собой расплавленные концы труб;
• Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

• Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
• Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Технические характеристики трубы ПНД для кабеля.

Основных характеристик у технической ПНД трубы для кабеля не так уж много: диаметр, толщина стенки и SDR. Иногда указывают материал из которого изготовлена продукция.

Диаметр ПЭ трубы.

В зависимости от диаметра возможности по прокладке коммуникаций расширяются или сужаются в прямом смысле. Именно на внешний диаметр ориентируются в первую очередь. Сечение ПЭ трубы выбирается в зависимости от проекта.

Для прокладки кабеля внутри зданий редко применяют технические ПНД трубы диаметром более 75 мм. Этого вполне достаточно, чтобы развести кабель по этажам. При необходимости осуществить монтаж большого количества кабеля используют несколько труб. В изделия средних диаметров заводят оптоволокно: обычно трубы более 90 мм для этого не требуются.

Монтаж силового кабеля в земле на значительные расстояние предусматривает использование трубы больших диаметров (от 160 мм). Такой выбор является более рациональным, как с точки зрения финансов, так и по затратам времени на укладку.

Трубы ПНД средних и больших диаметров (110-225 мм) также применяются для устройства безнапорной канализации. Обычно их используют в небольших домохозяйствах. Из полиэтиленовых труб малого диаметра создают различные конструкции, например теплицы.

Толщина стенки ПНД трубы.

Вторая главная техническая характеристика ПНД трубы, которая влияет на эксплуатационные свойства — толщина стенки. Главное, что нужно понимать — чем больше внешний диаметр, тем больше толщина трубы. Если стенку сделать слишком тонкой, то труба просто сломается от небольшого воздействия или даже, под собственным весом. Поэтому изделия с большим диаметром не бывают с такой же тонкой стенкой, как труб с небольшим сечением.

Поскольку для технической ПНД трубы внутреннее давление учитывать не обязательно, в отличии от водопровода, толщина стенки рассчитывается исходя из другого параметра: внешнего давления. Логично, что чем выше нагрузка на трубу, тем шире должна быть стенка. Кроме того, необходимо учитывать не только статическую, но и динамическую нагрузку. На практике это означает, что толщина стенки полиэтиленовой трубы прямо пропорциональна глубине залегания. Если по грунту проезжают машины, то обязательно делается запас прочности на динамические нагрузки.

SDR технической полиэтиленовой трубы.

Третий параметр, учитываемый монтажниками — SDR. Он означает соотношение диаметра к толщине стенки. Чем он меньше, тем труба толще. Эту характеристику удобно указывать в проектной документации.
