Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Регулировка дверного доводчика своими руками

Огромные нагрузки при насыщенной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Исходя из этого за ней рекомендуется внимательно смотреть и обслуживать её пара раз в год, в особенности при смене погоды. Но в случае если система все-же начала работать со сбоями, то для вас стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика содержит в себе пара моментов, основной из которых — изменение скорости движения. В случае через чур неспешного открывания дверного полотна нужно провести регулировку уровня сжатия пружины средством соответствующей фиксирующей гайки. Скорость хода дверцы устанавливается с помощью вращения первого клапана (против и по ходу часовой стрелки).

Вы имеете возможность крутить 1-ый клапан менее чем на два оборота, что оговаривается производителями дверных доводчиков. 2-ой клапан несёт ответственность за дохлоп — просвет, в то время, когда дверка будет в состоянии 10 – пятнадцать градусов до момента полного закрытия. Более дорогие модели имеют в собственной конструкции к тому же 3-ий клапан, что нужен для регулировки скорости закрытия двери под углом 80-90 градусов.

В случае если в корпусе доводчика употребляется спец масло, то вы имеете возможность зимой подметить, что скорость доводчика падает в прохладную пору, а летом механизм напротив ускоряется. Разъясняется это тем, что вязкость воды находится в зависимости от температуры. Исходя из этого с пришествием зимних холодов необходимо дополнительно настроить доводчик двери с помощью регулирования первого клапана.

Обычно возникает необходимость задержки открытой двери в таком положении на некое время. Увеличение задержки дверного полотна перед закрытием может быть добиться путём процедуры более тугого затягивания особенного фиксатора. Эту манипуляцию принято делать тогда, в то время, когда дверка открыта примерно на девяносто 5 – 100 градусов. Контроль открытого положения двери не считая этого осуществляется средством определенной функции дверного доводчика.

В случае если дверь необходимо длительно держать открытой – для перемещения мебели или проветривания помещения, то стоит пользоваться функцией доводчика hold-open. Такое устройство обустроено рычагом фиксации дверки в открытом положении. Для вас направляться открыть дверцу на 90-95 градусов и затянуть фиксатор. По окончании таких манипуляций дверь будет запираться в обыкновенном режиме, если вы станете её открыть на наименьший угол, чем 90°. В случае если же вы откроете дверь обширнее, она зафиксируется и остается открытой, пока вы не потянете на себя, тем сняв фиксацию.

Если вы испробовали все перечисленные выше советы по поводу, как настроить доводчик двери, но ничего не посодействовало, то возможно вся проблема кроется в неверной установке. Убедитесь в надежности вертикальность монтажа двери и корректность установки доводчика. Убедитесь в надежности размещение гайки, которая регулирует силу натяжения пружины, не забывайте, что она должна размешаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери размешался под прямым углом. При наличии самых мелких подозрений, что вы ошибочно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Так, без особых издержек, имея в распоряжении отвёртку и 5 мин. Свободного времени, и зная методику, как регулировать доводчик двери, вы можете без помощи других настроить данный механизм. Основное вместе с этим не забывать о некоторых изюминках работы, каковые разрешают не нарушить верное функционирование системы.

Причины поломок

Качественный ремонт доводчика двери возможен только при правильном выявлении причин образования дефектов и повреждений.

Причины поломок могут быть такими:

1. неблагоприятные, холодные погодные условия;
2. резкое открытие и закрытие дверей;
3. блокировка движения дверного полотна;
4. перегруз доводчика.

Факторы, определяющие возможен ли ремонт

Производители не заинтересованы в доступном ремонте дверных устройств. Большая их часть имеет цельносплавный корпус. Для таких моделей выполнение ремонтных работ затруднительно. Повреждения в виде износа сальников или утечки масла невозможно исправить. Поэтому доводчик необходимо демонтировать и поменять.

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

1. Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
2. Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
3. Положение промежуточного хода.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

1. Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
2. Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулирование режима “Дохлоп”

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

1. Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
2. Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
3. Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция “Открытое положение”

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

1. Многие механизмы снабжаются функцией Hold Open.
2. Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
3. За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

1. Дверь открывается на требуемый угол.
2. Выполняется поворот винта.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет

Работу с винтами нужно проводить осторожно:

1. Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
2. Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
3. Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Повреждение рычажного механизма

Чаще всего в этом случае происходит деформация тяг. Иногда они даже ломаются. Локализовать повреждение можно только визуально. Причина поломки, чаще всего, одна – человеческий фактор. Особо эмоциональные посетители либо чрезмерно энергично открывают дверь, либо пытаются помочь ей закрыться. Почти всегда эту неисправность можно починить. Правда, многое будет зависеть от того, насколько серьезная поломка. Возможны следующие варианты:

• Изгиб штанги. Устраняется простым выравниванием руками или с помощью молотка. В последнем случае удары должны быть легкими и наноситься через деревянную прокладку. Это позволит не испортить внешний вид устройства.
• Сломавшуюся штангу лучше всего сварить, а значит, придется обращаться к специалистам. Однако, часто, доводчики сделаны из металла не самого лучшего качества. Поэтому лучше будет тягу просто усилить. Здесь возможны два варианта. Если рычаг плоский, то соединить его можно с помощью подходящих металлических пластин. Они накладываются в месте повреждения, с двух сторон тяги и насквозь через нее, скрепляются болтами. Когда дверной доводчик имеет круглый рычаг, то лучше наложить на него бандаж из трубки большего диаметра. Для фиксации также используется болтовое соединение.
• Пожалуй, чаще всего происходит разъединение колен рычага. Иногда это случается из-за неправильной эксплуатации. Тогда достаточно просто восстановить шарнирное соединение. Это предусмотрено производителем. Рычаг разъединяют специально, чтобы дверь не закрывалась и не мешала переноске габаритных предметов. Однако очень часто изнашивается само шарнирное соединение. Причина – несвоевременное обслуживание. В этом случае рычаг подлежит замене.

Как установить доводчик для калитки

Доводчик представляет собой определенную разновидность гидромеханического устройства, призванного обеспечить полный притвор дверного полотна к раме. Человеку достаточно приложить усилие лишь для открытия двери, а ее закрытие обеспечит соответствующий механизм. Помимо дверей, такие механизмы часто устанавливаются своими руками и на калитки, изготовленные из самых разных материалов. Благодаря плавному и медленному ходу доводчика, при закрывании дверцы исключается повреждение материала забора или ворот, а также обеспечивается сохранность самой калитки. Тем самым повышается функциональность открывающихся створок. Сделать такое устройство своими руками, практически не представляется возможным.

Типичный вариант установки гидравлического доводчика

Требования, предъявляемые к уличным механизмам

Поскольку доводчики эксплуатируются в неблагоприятных уличных условиях, они должны удовлетворять определенным требованиям:

• Доводчик на калитку должен обладать достаточной прочностью и способностью переносить длительные механические нагрузки.
• Морозостойкость механизма должна обеспечивать нормальную работу устройства в любых температурных условиях.
• Влага не должна причинять вреда конструкции прибора. Следовательно, он должен быть изготовлен из материалов, устойчивых к коррозии.

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень. За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха. Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Разновидности доводчиков для калиток

Доводчик для уличной калитки может быть двух типов:

1. Гидравлический. Рабочей жидкостью, находящейся внутри механизма, является масло. При сжатии пружины оно перетекает через отверстие в поршне, а при распрямлении пружины масло возвращается по системе каналов обратно.

Гидравлические доводчики

1. Пневматический. Его работа основана на сжатии воздуха. Поршень в открытом положении уплотняет воздух с одной стороны, в то время как с другой его стороны образуется вакуум. При закрывании двери поршень, под действием сжатого воздуха, идет в обратном направлении.

Пневматический доводчик

Установка доводчика на калитку

Установить своими руками доводчик на калитку сможет любой человек, который умеет обращаться с инструментами. Порядок монтажа несложен, но требует аккуратности и внимательности. Установка может быть выполнена на дверку, изготовленную из любого материала: металлическую, деревянную, металлопластиковую.

Уличный доводчик монтируется на калитку в следующем порядке:

• Производится разметка ворот и опорного столба.
• Основной механизм прикручивается своими руками непосредственно к материалу калитки. Для этого используются длинные и прочные саморезы.
• Ответная планка закрепляется на опорном столбе. Если столб кирпичный или железобетонный, то нем анкерами закрепляется металлическая пластина своими руками, а уже к ней крепится тяга.
• Рычаг закрепляется в механизме и на тяге, а его подвижная часть регулируется. Подвижная часть рычага должна быть перпендикулярна плоскости ворот.
• Регулируется скорость закрытия дверцы. Поворот двух регулировочных винтов по часовой стрелке уменьшает скорость закрытия.
• Механизм доводчика закрывается крышкой.
• Производится проверка работы устройства. Если скорость закрытия двери вас не устраивает, откройте крышку механизма и повторите настройку.

А как установить устройство на калитку своими руками, не имеющую верхней перекладины? Для этого используются модели доводчиков, не имеющие рычага. Одна часть такого доводчика закрепляется непосредственно на калитке, а вторая часть жестко соединяется с опорным столбом. Принцип работы такого устройства заключается в следующем. При открытии двери поршень сжимает пружину и находящийся позади нее газ. Под действием сжатого газа и распрямляющейся пружины поршень будет двигаться в обратном направлении, обеспечивая плавное закрывание дверного полотна.

Инструкция по настройке дверного доводчика своими руками

Для регулировки устройства необязательно приглашать мастера. Достаточно только располагать минимальным набором инструмента и определенные навыки. Вся процедура займет минимальное количество времени и даст возможность достигнуть требуемого результата, придерживаясь ниже перечисляемых шагов.

• Прежде чем приступить к самой процедуре, помните о том, что главное – это не переусердствовать с регулировочными клапанами (винтами). Приемлемо произвести только 2 оборота, затем могут появиться сложности. Находящееся в резервуаре под давлением масло может вылиться, и гидравлическая система доводчика в итоге утратит свою работоспособность.
• Для регулировки скорости закрывания полотна двери необходимо усвоить только одну тенденцию – закручивая клапан по направлению часовой стрелки, она будет понемногу снижаться. Если же производить действие в обратном направлении, скорость закрытия будет повышаться.

• У проблемы, сопряженной с тем, что только один человек сможет успеть пройти, имеется решение. Поскольку имеется третий клапан, регулировка которого может обеспечить двери неподвижное положение на определенное время. Следовательно, даже группе людей удастся свободно зайти в помещение.
• Такая проблема, как недостаток усилия для полного закрытия полотна двери устраняется посредством регулировки клапанов, ответственных за скорость закрытия.

Ключевой проблемой при регулировании доводчика может оказаться подбор идеального решения. Основной задачей является закрытие двери до конца, чтобы не оставались щели. Необходимо правильно подобрать идеальное время, которое полотно двери может пребывать в открытом состоянии. Требуется также сделать возможным бесшумное закрывание, неприемлемы жесткие удары о дверной короб. Это может спровоцировать причинение вреда полотну. А худшим вариантом может стать потеря работоспособности механизмами, отвечающими за исправную работу.

Как отрегулировать по силе закрывания, чтобы дверь не хлопала?

Для самостоятельной настройки вам понадобится отвертка с плоским концом либо имбусовый ключ. Дверь открывается до конца, закрепляются специальные клапана, размещенные с торца устройства. Полная фиксация производится при закрытом полотне двери. Изменяя степень затяжения клапанов, можно настроить дверь до предельно комфортного закрывания. Клапан под номером 1 несет ответственность за силу закрытия двери.

Если до конца открытая дверь чересчур стремительно закрывается вначале, клапан необходимо закрутить, а если медленно и необходимо увеличить скорость – напротив, открутить. Клапан под номером 2 несет ответственность за скорость полного закрытия дверного полотна (захлоп). Отдельные модификации обладают третьим клапаном, который настраивает все усилия функционирования доводчика. При грамотной настройке дверное полотно движется мягко, без рывков. Результатом правильного монтажа и грамотной настрой доводчика станет продолжительный срок службы.

Как ослабить открытие?

Довольно часто доводчику требуется дополнительная настройка. Если туго работает механизм, а в процессе открывания двери требуется прилагать усилия – необходимо отпустить клапана, дверь начнет функционировать мягко. Клапана могут размещаться с торца либо на лицевой стороне, все зависит от модификации устройства. Выяснить местоположение клапанов можно, посмотрев в руководстве, где изготовитель указывает местоположение всех составляющих и элементов механизма довода двери.

Положение открыто

Временами возникает потребность в открытой двери в течение сравнительно продолжительного периода времени. Стоит разобраться, как произвести регулировку приспособления, чтобы двери не закрывались, а пребывали в открытом состоянии. Во многих модификациях доводчиков для этого имеется вспомогательная опция hold open. Чтобы осуществить его настройку на данный режим, нужно распахнуть дверь приблизительно на 90 градусов, а потом затянуть специализированный фиксатор. После подобных немудреных действий появится возможность оставлять дверное полотно открытым при раскрывании его на настроенный градус. В устройстве приведется в действие специальный фиксатор и будет сдерживать дверь в данной позиции, сколько понадобится. При потребности затворить дверь необходимо просто потянуть ее на себя, и она снимется с фиксатора. Если же раскрыть дверь не до предела, она будет двигаться таким же образом, как и всегда, без остановки.

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей

С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение

Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

• в дверном полотне;
• в раме;
• в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

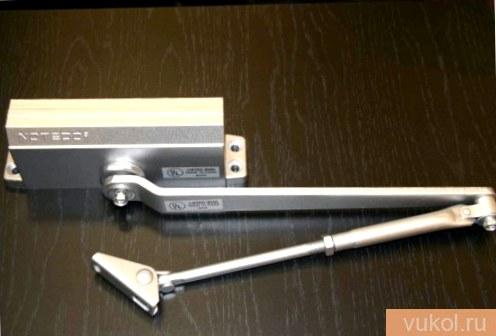

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.
