Как правильно выполнить замену штапика на пластиковом окне?

Область применения

Первые стеклопакеты, которые появлялись на рынках сбыта, украшали только оконные проёмы. Со временем, область применения их расширилась, но на протяжении длительного времени оставались многим недоступными, в результате высокой стоимости.

Оконная промышленность развивалась, появилась конкуренция, внедрение новой технологии, в конечном счёте, сказалось и на ценообразовании. Расширилась область их применения. Пакеты стали использоваться в остеклении лоджий, балконов. Большим плюсом их производства является установка и монтаж пакетов на заказ. То есть, застеклить проём можно любого размера.

На основании этого, на рынке появились небольшие компании, которые дали толчок более широкому применению окон ПВХ. Теперь их можно видеть не только в оконных проёмах, но в мобильных и стационарных перегородках, остеклении больших площадей и т.д.

Как своими руками снять стеклопакет

Стеклопакеты в оконном блоке держатся за счет коротких, длинных штапиков. Их и нужно убрать, чтобы аккуратно вынуть стекло. Начать работы стоит с вертикальных штапиков, подцепляя ножом или острым шпателем, от соединяя по всей длине.

Если створка – открывающаяся, то демонтаж производится непосредственно на самом стеклопакете. При закрывающейся конструкции нужно сначала снять блок с петель.

Все работы производятся в строительных перчатках. После съема стекла осматриваются подкладки на раме. Возможно, они сдвинулись случайно с места и нужно подправить. Демонтаж стеклопакета как раз и производится часто по причине смещения подкладок, трудностей закрытия, открытия.

Выбор подходящей рейки

Основное при выборе рейки – плотность прилегания конструкции, аккуратно придавая стеклопакет. Поэтому к этому вопросу стоит подойти обстоятельно, особенно на этапе расчета размеров.

Рейка плотно прилегает к стеклопакету

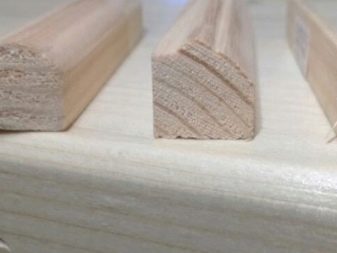

Рейки из дерева

Деревянные рейки рационально приобретать для рам из того же материала.

Характеристика элемента – надежность и граничная эстетичность. Конечно, мастер часто выбирает классическую деревянную планку, что подойдет по габаритам, но разве она дополнит стилистику оконного проема?

Так что на этапе покупки важно обращать внимание не только на технические составляющие. Для специалиста важны:

Для специалиста важны:

плотность прилегания к створке
Это его главная задача, поэтому сразу специалист должен обратить на это внимание

Важно точно замерить окна, и просчитать границу прилегания;
крепежные детали не должны просматриваться
В ином случае окна апартаментов станут неорганичными;
декоративный элемент играл со стилем оконной рамы. Поэтому главное — чтобы детали были выполнены из того же материала.

Основываясь на эти три критерия, специалисту удастся приобрести хороший, а самое главное – идеальный вариант для оконной рамы. Наружные рейки должны быть максимально крепкими, надежными и плотно прилегать. Это важнее, чем для внутренних реек, поэтому в этом случае мастер может оставить выбор просто на любом из вариантов.

Пластиковая рейка

Рейка выделяется среди других аналогов. Как правило, она дополнена специальной подкладкой с резинкой, что увеличивает показатель плотности.

Замер рейки для окна

Сочетание этих двух элементов создают не только органичный вид для створки, но также выделяются главным элементом надежности всей конструкции. Если сравнить пластиковый и деревянный крепеж, первый выделяется своими классическими и установленными характеристиками.

Количество камер. Пластиковые окна имеют два и более стекол. Однокамерные окна дополнят рейками более широкими, а многокамерные – узкими. Но если стеклопакет состоит из 4-х камер и больше, то необходимая усилительная рейка.

Компания производителя. Играет не последнюю роль. Потому что от этого и зависит качество поставляемых деталей. Лучше приобретать крепежные элементы того же производителя, что изготавливал створку. Так удается получить необходимые замеры и следовать им.

Это совершенно не значит, что рейки нельзя заказывать у иного производителя. Тут главное внимательно осмотреть оконные рамы и штапики.

Что это такое?

Современные окна, изготовленные согласно ГОСТ из материалов последнего поколения, а также деревянные изделия старого образца как неотъемлемая часть жилища либо помещения иного назначения имеют индивидуальные технические характеристики, преимущества и недостатки.

Основополагающую роль в конструкции имеют составляющие, особое место в этом перечне стоит отвести такому, на первый взгляд, незначительному элементу, как штапик. В результате допущенных ошибок в ходе монтажа такой детали могут возникнуть серьезные проблемы, касающиеся целостности всего стеклопакета и герметизации конструкции.

Такая деталь представляет собой удлиненную металлическую, чаще алюминиевую, деревянную или пластиковую рейку, главной задачей которой является создание защитного барьера, предотвращающего проникновение сквозь окно и зазоры между деталями пыли, загрязнений, влаги, а также образование сквозняков.

Кроме того, штапик увеличивает звукоизоляцию помещения, блокируя прохождение посторонних внешних шумов, и что немаловажно, выступает в роли декоративной составляющей оконной конструкции любого типа. Некоторые умельцы вырезают из древесины фигурные элементы, которые могут быть использованы в дверных конструкциях, выступать в роли мебельной фурнитуры либо как изделие багетного типа для оформления внешней и внутренней отделки

Оконные штапики выполняются по чертежам, поскольку такой параметр, как длина, имеет огромное значение. Его размеры должны с точностью совпадать с параметрами окна для надежной фиксации. Элемент дополнительно укомплектовывается закрепленной уплотнительной резинкой.

Деревянные изделия изготавливаются из различных пород древесины, сырье для пластиковой продукции определяет каждый отдельный производитель.

Как извлечь стеклопакет

Для извлечения стеклопакета нужно отсоединить 4 штапика с каждой стороны рамы. Для этого, с помощью стамески или шпателя, надо с усилием поддеть штапик так, чтобы он вышел из паза. Как только будет слышен щелчок, штапик легко снимется, так как уже находится вне крепежного механизма.

Специалисты рекомендуют, разъединить сначала вертикальные штапики, а потом горизонтальные. Если планируется их дальнейшее использование, то лучше штапики подписать и последствие установить на свое место.

Как только защитные штапики сняты, можно извлекать стеклопакет. Для удобства используют присоски, но если их нет, то нужен помощник в тканевых перчатках, который подстрахует и поможет безопасно вынуть евроокно из рамы.

Этот процесс нужно делать медленно и аккуратно, дабы не допустить поломки рамы или скола на стекле.

Как изготовить стеклопакет своими руками

Чертеж стеклопакета

Потребуются такие материалы:

• спейсер (можно использовать дистанционную рамку);
• стекло востребованной толщины (должно быть 4 мм и более);
• сыпучий влагопоглотитель;
• первичный герметик (обычно применяется бутил);
• вторичный герметик (чаще используются полиуретан, полисульфид).

И здесь, когда собирается стеклопакет, необходимо придерживаться определенных правил на каждой стадии осуществления работы.

Первая стадия. Готовится место для сборки конструкции. Стол должен быть:

• с ровной поверхностью;
• достаточно обширным;
• надежным;
• покрытым войлоком (иным мягким, но плотным материалом).

Вторая стадия. Замеряется стекло, все замеры записываются. Замеры производятся именно внутренних краев рамы по горизонтали и вертикали (в каждую сторону минус 1-2 мм). Но можно взять мерки и с прежнего стеклопакета.

Третья стадия. Наносится идеальный разрез по стеклу. Для этого приобретается стеклорез хорошего качества, после в хозяйстве он всегда пригодится.

Резка стеклорезом

Четвертая стадия. Стекло укладывают на стол. Переносятся мерки, устанавливается быстрорез. Удобство роликового варианта очевидно: удается произвести разрез, что оказывается идеально ровным.

Профессиональный «быстрорез» позволяет аккуратно выполнить резку больших полотен стекол

Пятая стадия. Разрезанное стекло имеет очень острые края. Их желательно обработать абразивным бруском («алмазной пылью»).

Шестая стадия. После вырезки стекла нужных размеров и его обработки, этот материал хорошо промывается. Будет еще лучше, если его обработать стеклоочистителем.

Седьмая стадия. Готовятся дистанционные рейки. Иногда подходят рейки даже со старого стеклопакета. Их срезают совместно с герметиком со стекла. Однако тогда потребуется полностью освободить рейки от нанесённой массы.

Используется рамка на 4-7 мм меньше размера вырезанного стекла. Другими словами, стекло выходит за края рамки. Выделившееся расстояние заделывается вторичным герметиком.

Восьмая стадия. Перфорированные дистанционные рамки имеют внутренние полости. Их объём на 3/4 заполняют осушителем, чаще гранулированным силикагелем.

Заполнение алюминиевых дистанционных реек силикагелем для стеклопакетов

Девятая стадия. Материал не должен высыпаться с другой стороны. Для этого полость рейки прикрывают специальным уголком.

Десятая стадия. Когда монтаж 2-х отдельных реек будет завершен, должен образоваться прямой угол в 90 градусов.

Одиннадцатая стадия. Используется бутиловая лента с защитной пленкой, которую наклеивают на торцы рамки. Ленту снимают только на этапе закрепления стекла.

Бутиловая лента — самоклейка

Двенадцатая стадия. Стекло кладут на очищенный стол. На стекло следует приклеить готовую рамку, сделать это нужно ровно. На стекле (по внешней стороне) делаются отметки наложения рамки, используются корректор и линейка. Впоследствии метки легко удаляются.

Тринадцатая стадия. Перед тем, как на стекло будет уложена рамка, с клейкой ленты потребуется снять защитную пленку (снизу). А рамку устанавливают четко по меткам.

Укладка рамки

Четырнадцатая стадия. С герметизирующей ленты убирается верхний слой, предназначенный для защиты. Второе стекло укладывают на рамку точно по разметкам.

Пятнадцатая стадия. В случае изготовления двухкамерного пакета, потребуется повторить процесс приклеивания.

Шестнадцатая стадия. Все стекла уже собраны в стеклопакет. Тогда стекло аккуратно обжимается. Так формируется сцепление с бутиловой лентой, и оно вполне надежное.

Семнадцатая стадия. Теперь производится заполнение тиоколом, полиуретаном или же полисульфидом по периметру стеклопакета той полости между стеклами, что осталась. Используется:

• штапель;
• строительный шприц.

Завершающая стадия. Обычно просушка контура завершается через 8-14 часов. После завершения процесса застывания материал начинает напоминать резину. Все подтеки зачищаются, хозяин должен убедиться, что застывание завершено.

Как разобрать стеклопакет

Разбирают стеклопакет обычно, в случае если по одному из слоев стекол пошла трещина или нарушена герметичность между слоями.

Для этого нужно положить стеклопакет на ровную горизонтальную поверхность, и с помощью острого ножа необходимо сделать прорез в герметике между стеклами и металлической рамой. Затем взявшись двумя руками за нож нужно прорезать герметик по всему периметру

Далее осторожно вынимается стекло из рамки. Со стекла и рамки нужно счистить старый герметик

Дальше при необходимости, можно менять поврежденное стекло. Для этого аккуратно, одно стекло заменяется другим стекольным полотном соответствующего размера. Перед установкой, стекло в стеклопакет его необходимо помыть и вытереть не сухо, в противном случае вся пыль окажется внутри стеклопакета и отмыть ее не будет возможности.

Затем необходимо надеть поверх полотен очищенную и обезжиренную металлическую рамку и возобновить герметичность бутиловой лентой или двусторонним скотчем. Поверх рамки нужно будет пройтись вторым слоем герметика, после этого герметик должен высохнуть и стеклопакет готов к установке.

Проблемы с окном из-за некачественного штапика?

• Если штапик изначально неплотно прилегает к стеклопакету, остаётся зазор, то окно будет продувать.
• Чрезмерный прижим чреват повышенной нагрузкой на стеклопакет, что неизбежно приведёт к разрушению стеклопакета
• Уплотнитель на штапике низкого качества быстро высохнет, потеряет эластичность и окно начнёт «продувать»
• Неоригинальный штапик сделан из другого сырья, другой рецептуры. Значит он по цвету и качеству отличается от основного профиля или изменит его по истечении короткого времени.
• Штапик из другого сырья имеет другое тепловое расширение и реагирует на перепады температуры иначе, чем рама и створка. Он может больше расширяться при нагреве или уменьшаться в размере в мороз. Оба варианта одинаково нехороши для окна – длинный штапик может привести к разрыву угла рамы. Короткий образует щели, а это не только некрасиво, но и приведет к продуванию.

В окна и двери штапики ставятся со стороны помещения, иначе окно не будет герметичным и противовзломным.

Фото: зазоры между штапиками – ещё один путь продувания и одна из причин промерзания окна

Пошаговая инструкция по замене деревянных реек

Шаг 1. Используя канцелярский нож, отделяется рейки от рамки. Детали можно снимать специальной лопаткой. Допускается использование шпателя и ножа.

Отделяем рейки от рамки

Шаг 2. Легонько извлекается стекло. Очищается стеклянный желоб. Для этого используется шпатель или пластинка наждачной бумагой. Изначально с крупными зернами, а потом с мелкими. Стекольный желоб обязан быть чистым.

Извлекаем окно из рамы

Шаг 3. Обратно вставляется стекло. Наносится шар замазки для стекла. Протекторный шар герметика не будет лишним.

Шаг 4. Новый штапик прикладывается обратно и аккуратно придавливается. Деталь вставляется вплотную к раме. Рейка прибивается метизам.

Прибиваем штапик к окну

Шаг 5. Операция повторяется для всех других деталей. Соединительные углы очищаются бумагой с абразивными частицами. Рейка должна вплотную прилегать к рамке.

Покраска

Конструктивный элемент деревянных оконных профилей

Если владелец апартаментов решил провести замену или монтаж нового стеклопакета, то без приобретения реек из дерева не обойтись. Этот элемент – сухой, строганный, крепит стеклопакет или створку в раме окна или проеме двери.

Деревянные рейки поставляют на рынок в разных размерах, самыми популярными считаются 8-10 мм. При производстве реек использовались передовые пиломатериалы

Изделие подвергается воздействиям внешней среды, поэтому при производстве важно следовать некоторым правилам и требованиям

Несмотря на свои минимальные габариты, рейкой определяется эффективность оконной рамы. Если рейка прикреплена неплотно, это может серьезно деформировать окно и негативно повлиять на сохранение тепла, потому что в область между стеклопакетом и рейкой будет проникать холодный воздух.

Окно с установленным штапиком

Для производства такого наполнителя используют инновационную и улучшенную оконную резину. Другими словами, штапик — это рейка из дерева. Она разнится своей формой и служит для крепления стеклопакета.

Чтобы заменить деревянные рейки необходимо использовать гибкий абразивный материал, канцелярский нож, шпатель, молоток и гвозди.

Подготовка к демонтажу и инструмент

Снятие штапика вручную предполагает дальнейшую выемку стеклопакета из оконной створки, перед проведением демонтажных работ проводят следующие подготовительные операции:

• Освобождают в комнате на полу свободное пространство в месте, где расположение пакета не будет создавать дополнительных неудобств.
• Укладывают на пол картон, старое покрывало или одеяло во избежание повреждения напольного покрытия острыми кромками стеклопакета.
• Если стеклопакет прислоняется к стене для уменьшения занимаемого пространства, дополнительно готовят материал или картон для изоляции его острых кромок от контакта со стеновым покрытием.

Чтобы вытащить штапик из пластикового окна, понадобится следующий бытовой инструмент и средства защиты:

• Узкий шпатель, широкая стамеска или шлицевая отвертка, нож для отгибания штапика от профиля.
• Небольшой резиновый молоток для подбивания шпателя, планок и стеклопакета во время установки.
• Обязательно прорезиненные перчатки для защиты рук от острых необработанных кромок пакета.
• Рулетка, если планируется самостоятельная замена пакета с заказом на фирме-производителе изделия аналогичного размера.
• Карандаш для нумерации снятых штапиков, ни в коем случае не следует использовать фломастер, оставляющий на белом поливинилхлориде трудносмываемые следы.

Предлагаем ознакомиться Планировка бани 3х5 мойка и парилка отдельно

Основные этапы извлечения штапика ПВХ
