Вертикальная планировка строительной площадки

Видео описание

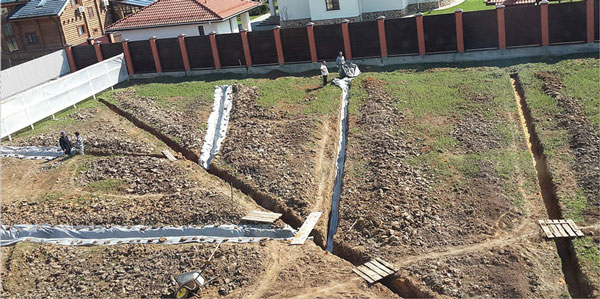

В видеоролике показан весь комплекс услуг: подсыпка участка, формирование ливневой и дренажной канализаций:

Высота цокольной части фундамента

Этот параметр рассчитывают с учетом высоты снежного покрова. В основной части России он не превышает 70 см, в северных регионах его размер больше 1 м. Получается так, что высота цоколя – это высота снежного покрова, плюс 10-20 см.

Причина такого расчета заключается в том, что весной, когда снег начинает таять, влага негативно сказывается на конструкциях стен. Увлажненные конструкции подвергаются негативному воздействию воды, которая может проникнуть во внутренние помещения дома. Но больше всего от этого страдает внешняя отделка.

Необходимо понимать, что во многих домах, возведенных на склоне, цокольная часть используется в служебных целях, и даже для жилых комнат

Поэтому очень важно грамотно провести гидроизоляционные мероприятия как снаружи, так и изнутри цокольного этажа. А также организовать эффективно работающую вентиляцию

Неправильно выбрана высота цоколяИсточник otlivhouse.ru

МЕТОДЫ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Проектирование вертикальной планировки территории осуществляется в одну или две стадии. В одну стадию проектируют вертикальную планировку несложных объектов. Большая часть проектов составляется в две стадии: I стадия — проект, на этой стадии определяют основные объемы земляных работ, принимают основные решения; II стадия — рабочая документация, более конкретная разработка вертикальной планировки территории, выполняется на основе утвержденного проектного задания.

При проектировании вертикальной планировки используют три метода: метод проектных профилей, метод проектных (красных) горизонталей, графоаналитический метод.

Метод проектных профилей состоит в том, что на плане местности через 20…200 м (в зависимости от размеров участка и степени конкретности) наносят сетку, по которой в обоих направлениях выполняют условные сечения — профили. На профилях наносят существующий рельеф поверхности земли (черные отметки) и основные уклоны. Объемы работ могут быть подсчитаны лишь при сопоставлении всех профилей. На практике часто прибегают к частичной вертикальной планировке территории: прорабатывают только улицы, проезды, площади и основные виды площадок. Составление проектных профилей улиц и других линейных сооружений является частным случаем этого метода. Сетка проектных профилей проходит в этом случае по осям улиц и через пикеты. Проектные профили, составляемые по осям улиц, называют продольными. Точки пересечения осей улиц на перекрестках являются пикетами. Между перекрестками пикеты устанавливаются через каждые 20…50 м и нумеруются от первого перекрестка: ПК-0; ПК-1; ПК-2 и т.д. По каждому пикету делается поперечное сечение — поперечный профиль улицы. Для удобства проектирования и большей наглядности профили выполняют в разных вертикальных и горизонтальных масштабах. Для поперечных профилей принято соотношение масштабов 1:10 (вертикальным масштабам 1:50, 1:100 соответствуют горизонтальные масштабы 1:500, 1:1000). Для поперечных профилей это соотношение равно 1:2 (вертикальному масштабу 1:100 соответствует горизонтальный масштаб 1:200). При сопоставлении всех продольных и поперечных профилей с нанесенным проектным рельефом подсчитывают земляные работы по выемкам и насыпям на исследуемом или проектируемом участке улицы. Метод проектных профилей весьма трудоемок и не очень точен. Его применяют на первой стадии проектирования для принятия общих планировочных решений. Упрощенная разновидность этого метода — метод проектных отметок. Он состоит в нанесении на плане городских территорий красных отметок точек изменения уклона, для улиц и проездов — красных отметок пикетов.

Метод проектных (красных) горизонталей используют непосредственно на плане местности (геоподоснове) с нанесенным планировочным решением. Существующий рельеф отображают черные горизонтали. Проектируемый рельеф наносится при помощи расчетного расположения красных горизонталей. Как правило, красные горизонтали состоят из прямолинейных участков, отображающих простые формы проектируемой поверхности земли. Излом линий горизонталей обозначает изменение направления уклона. На границе преобразуемого рельефа красные и черные горизонтали одного наименования соединяются, если в реальности это уклон. Если одноименные горизонтали смещены вдоль одной линии — в реальности это уступ, ступенька. Вертикальная планировка улиц и проездов методом красных линий сводится к обеспечению допустимых продольных и поперечных их уклонов. Поперечный профиль улиц должен обеспечивать сток дождевых вод с середины проезжей части и с тротуаров к лоткам, а при односкатном поперечном профиле — в сторону одного лотка. Продольный уклон, кроме того, назначается и из условий хорошей видимости полотна проезжей части. Зная эти уклоны, на плане улицы или проезда строят одну исходную красную горизонталь. Остальные горизонтали с шагом 0,1; 0,2 или 0,25 м повторяют ее рисунок.

Горизонтали, соответствующие целому числу метров, выделяют более толстой линией. С изменением уклона строят новый рисунок исходной горизонтали.

Этот метод проектирования вертикальной планировки имеет то преимущество перед предыдущим, что он составлен на одном чертеже. Красные горизонтали наглядно показывают изменение существующего рельефа. По ним проводят подсчет объемов земляных работ.

Графоаналитический метод проектирования вертикальной планировки имеет много разновидностей. Их смысл сводится к тому, что с помощью математики строится аналитическая модель существующего и проектируемого рельефов. Исходным условием является нулевой баланс земляных работ.

СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

Вертикальная планировка — важный элемент инженерной подготовки территории. Ее назначение — привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города

Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений

Вертикальная планировка городских территорий — это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный — 0…0,4; ровный — 0,4…3 и слабопересеченный — 3…6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6…10 %, сильнопересеченный — при уклоне 10…20%, очень сильнопересеченный — 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2…3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.

Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4…10% составляют 800…1500 м3/га, рельефа с уклоном выше 10 % — 3000 м3/га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м3 — взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.

Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс — это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.

Порядок выполнения проекта вертикальной планировки

• Сначала планируются аллеи, парковые дорожки, площадки, которые выполняют разные функции или другими словами – составляющие территории, которые требуют четкого соблюдение уклонов.
• Проектирование земельных насаждений – составляющие территории, которые допускают разные уклоны плоскости.

Вертикальную планировку можно поделить на три этапа

1. Создается детальная схема планирования территории и строится ее высотный каркас с высотным решением, которое должно согласовываться с другими отметками на поверхности участка. Это нужно для качественной организации стока вод.
2. Наводятся новые горизонтали и проектируется новый рельеф местности.
3. Разрабатывается детальная картограмма земельных работ и рассчитывается точный объем грунта.

План-схема участка с учетом перепада уровня земли

Земельный участок, его вид и чистота будет намного лучше, если ответственно провести планировку работ.

Как советуют ландшафтные дизайнеры, рельеф хороший, если он ровный или наклонен на юг или восток. Наклон на север нужно не допускать.

Схема вертикальной планировки

Но все это чисто практические рекомендации, а нужно еще выяснить, как сделать схему вертикальной планировки участка, чтобы ее поняли строители. Допустим, вы хотите проконтролировать исполнение работы или понять, все ли правильно сделали проектировщики. На геоподоснову наносят отметки, показывающие расположение отдельных объектов, а при помощи красных линий определяется проектная поверхность.

Если где-то будут подсыпать грунт, красные линии отодвигают, обозначая понижение, а если в определенном месте его планируют срыть, на схеме буде показано повышение. Единственный допустимый случай обрыва контура — соединение проектных поверхностей с откосами или стенами (заборами).

Неизменный на всем протяжении уклон показывается одинаковым удалением горизонталей друг от друга. Угол между линиями, указывающий на отметки понижения местности, означает гребень, в противоположном случае он показывает выемку. Вода с поверхности будет течь под прямым углом к красным линиям. Горизонтали с закрытым концентрическим контуром, окружающие одна другую, показывают холм (когда центр занят более высокими линиями) либо впадину (когда ближе к середине они понижаются).

Этих сведений достаточно, чтобы «прочитать» схему вертикального планирования участков и реализовать ее максимально грамотно.

О том, как вертикально планировать участок — следующее видео.

Строительство дома и вертикальная планировка

Если участок без уклона

За стенами принято создавать лёгкий уклон, чтобы вывести грунтовые воды, обезопасив стройплощадку. Чтобы этот уклон организовать, в определённом месте делают возвышение в виде грунтовой насыпи, а из прочного материала – отводные каналы, также сопровождают конструкцию дренажом для отвода влаги, с обеих сторон.

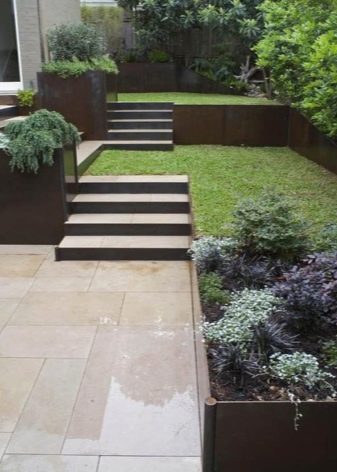

Площадки горизонтального типа оформляют боковыми усилениями из дополнительного объёма грунта с помощью плиточных конструкций, кирпича, камня. Упрочняя откосы с помощью камня, применяют закрепление бетоном и деревянными кольями. Вниз кладут крупные камни, а наверх мелкую щебёнку или гальку.

Перепад – 0,3-0,4 м

Отсыпают площадку с целью выравнивания в горизонтальную поверхность. В результате есть возможность сделать одинаковой высоты фундамент по всему периметру постройки. Более 60 см отсыпку не делают, так как это может в дальнейшем привести к деформированию фундамента, поскольку грунт осядет.

Уклон 0,4-1 м

В этом случае срезают возвышающуюся часть вверху, а в зоне снижения делают отсыпку, таким образом приводя стройплощадку в ровное состояние.

На крутом склоне с перепадом углов больше 1м

Используют фундамент ступенчатого типа и сооружают цоколь по уровню контура фундамента. Таким образом цоколь и фундамент идут как выравнивающие опорные конструкции, придавая строению прочность и основательность. Чтобы защитить цокольно-опорную часть от влажности, можно пристроить гаражное помещение или хозблок.

В обязательном порядке решают задачу отведения верховодки и внешних вод, так как давление постройки на склоне может вызвать нарушение подземных водостоков и последующее чрезмерное увлажнение.

Обратите внимание

Важно как следует заглубить фундамент, чтобы постройка не поползла вниз. Здесь нужно соотнести вес дома, вариант фундамента и угол уклона.

Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части

Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части.

Отсыпают почвы в насыпи с целью выровнять стройплощадку после обустройства фундамента.

Оптимальны наклоны на юг или восток, а вот уклон на север считается особенно неблагоприятным. Точно разработанный план с привлечением специалистов или своими силами позволит обойтись минимумом затрат и эстетично расположить здание.

Советуем почитать: Все этапы подготовки участка к строительству

Схема вертикальной планировки

Но все это чисто практические рекомендации, а нужно еще выяснить, как сделать схему вертикальной планировки участка, чтобы ее поняли строители. Допустим, вы хотите проконтролировать исполнение работы или понять, все ли правильно сделали проектировщики. На геоподоснову наносят отметки, показывающие расположение отдельных объектов, а при помощи красных линий определяется проектная поверхность.

Если где-то будут подсыпать грунт, красные линии отодвигают, обозначая понижение, а если в определенном месте его планируют срыть, на схеме буде показано повышение. Единственный допустимый случай обрыва контура — соединение проектных поверхностей с откосами или стенами (заборами).

Неизменный на всем протяжении уклон показывается одинаковым удалением горизонталей друг от друга. Угол между линиями, указывающий на отметки понижения местности, означает гребень, в противоположном случае он показывает выемку. Вода с поверхности будет течь под прямым углом к красным линиям. Горизонтали с закрытым концентрическим контуром, окружающие одна другую, показывают холм (когда центр занят более высокими линиями) либо впадину (когда ближе к середине они понижаются).

Этих сведений достаточно, чтобы «прочитать» схему вертикального планирования участков и реализовать ее максимально грамотно.

О том, как вертикально планировать участок — следующее видео.

Отвод атмосферных осадков

Как уже было сказано выше, для этого придется соорудить отмостки и заложить систему водоотведения.

Что касается первого, то для этого по всему периметру дома делается подсыпка из прочного грунта или смеси песка и щебня высотою 10 см. То есть необходимо начинать сооружение отмотки на площадке, которая будет выше плоскости основного грунта.

Ширина отмостки – 80 см, угол наклона в сторону от фундамента – 5°. Обычно ее заливают бетонным раствором, но можно использовать асфальт или штучные плитные изделия (каменные или бетонные), которые укладывают без зазоров. Основное требование к отмостке – стопроцентная непроницаемость воде. Если на загородном участке грунты пучинистые, то отмостку заливают не цельной лентой, а секциями с размерами по длине в пределах 1,5-2,5 м.

Отмостки дома, возведенного на неровном участкеИсточник www.remontnik.ru

Что касается ливневой канализационной системы, то в первую очередь необходимо понимать, что до начала строительства талая и дождевая вода стекала по слону, не встречая на своем пути препятствия. Возведенный дом с нагорной стороны – огромное непреодолимое препятствие. Поэтому именно в этом месте вода будет скапливаться. Отводить ее надо умело, для чего используют лотки, устанавливаемые вдоль фундамента, расположенного на нагорной части склона, с небольшим уклоном в сторону от дома, но вдоль него.

Теперь о глубинном дренаже. Его сооружают только в том случае, если на участке грунт песчаный, но внизу под ним располагается плотный глинистый грунт, который не пропускает через себя воду. В дождливое время года вода проходит через песок, но не проникает через глину. Образуется водоносный слой, который называют верховодкой. Она очень опасна для фундамента. Поэтому на уровне верховодки закладывают дренажные трубы, с помощью которых и производят отвод воды.

Основные этапы

Подготовку территории к строительству можно поделить на следующие шаги:

1. Съемка (нивелирование) территории, создание примерной схемы площадки с точным рельефом. Нанесение отметок.
2. Выбор метода вертикальной планировки. Нанесение горизонталей поверх существующих отметок поверхности.
3. Подготовка проекта. Подсчет баланса земляных масс.
4. Земляные работы.

Земляные работы начинаются только после создания детальной планировки. Сначала с помощью землеройных машин делают срезку и вывоз за территорию стройплощадки растительного слоя почвы. Затем снимают насыпи и перемещают грунт в нужное место (углубления). Рыхлую почву уплотняют, подсыпают новый грунт и выравнивают его.

Подготовка проекта

Создание проекта вертикальной планировки – обязательное условие начала строительства любого объекта (спортивного комплекса или площадки, жилого помещения и т.д.). Он учитывает наличие подземных коммуникаций, дренажей, разуклонов, контруклонов в необходимых случаях. Планирование осуществляется до начала земельных работ.

Проект вертикальной планировки строительной площадки готовится в 3 этапа.

Разработка схемы планировки территории, построение высотного каркаса, учитывающего неровности местности

Важно не допустить ошибку, так как от этого будет зависеть уход воды.
Планирование нового рельефа путем нанесения проектных и рабочих отметок.
Создание картограммы земельных работ с вычислением объемов.

Геодезические работы

Геодезические работы начинаются с нивелирования рельефа в строительных целях. На открытой территории чаще используют метод квадратов. Если участок закрыт лесом или кустарниками, то выбирают способ параллельных линий. Ориентируясь по топографическому плану, на местности ставят колышки (это вершины квадратов). Вычисленные высоты вершин по существующим формулам показывают реальную картину рельефа. Дальнейшие действия направлены на поиск нулевых точек и линий.

Выполнение вертикальной планировки

Работа по вертикальной планировке проводится с помощью землеройных машин: экскаваторы, скреперы, бульдозеры. Прежде всего территорию очищают от растений, пней и сооружений, если они имеются.

При затоплении отводят излишки воды и осушают поверхность площадки. После этого начинаются земляные работы: срезают растительный слой почвы, разравнивают грунт в насыпях, уплотняют его (разрыхленный грунт по объему больше), вывозят или завозят земляные массы. Проводят контрольные подсчеты и анализы уплотнения грунта.

Сток талых вод

Вертикальная планировка стройплощадки обязательно учитывает погодные условия в течение года. Паводки и дождевые воды не должны затопить участок и пониженные места. Весной из-за таяния снега подвал заливает и в частных домах, и в городе. Сделать дренаж или маленькие каналы на этапе строительства проще, чем избавляться от последствий подтопления. Если дом с подвалом находится на склоне, то траншею кладут в высоком месте, чтобы она огибала здание.

Если склона нет, то подойдет дренажный колодец, собирающий жидкость со всего участка. На схеме вертикальной планировки отражается организация стока поверхностных вод с территории. Проектируется система водоотвода, собирающая жидкость в одном месте, где происходит ее сброс или очистка. Сток располагается в самом низком месте территории (их может быть несколько).

Вертикальная планировка стройплощадки

На основании того, насколько поверхность пятна застройки отклоняется от горизонтального уровня, выделяются стройплощадки:

• практически идеально ровные и горизонтальные;
• с малым уклоном (по фундаменту перепад высот составляет до 0,5 м);
• с существенным уклоном (0,5-1 м);
• на крутом склоне (перепад свыше 1 м).

Независимо от наличия и степени уклона, на строительной площадке важно искусственно повысить уровень грунта, для чего формируется насыпь. Это позволяет:

• повысить несущую способность грунта под фундаментным основанием;
• снизить степень пучинистости естественного грунта за счет уменьшения толщины промерзающего слоя и обезопасить фундамент от деформирующих воздействий;
• создать оптимальные условия для организации дренажной системы, защищающей основание дома;
• проводить все работы по обустройству подземной части строения в зоне, недоступной для проникновения грунтовых вод;
• исключить необходимость организации вывоза грунта, вынутого из котлована под фундамент, траншей, поскольку он укладывается под дом.

Подъем уровня строительной площадки выше уровня дороги за счет подсыпки грунта дает возможность избежать эффекта «дом в яме», который неизбежен, если прилегающие территории облагораживаются путем завоза плодородного грунта для высадки растений.

Насыпь у фундаментной части дома допускается формировать из грунтов любого типа, если они не содержат торф, растительность и иные органические включения. Рекомендуемая толщина насыпи на горизонтальном участке составляет 0,2-0,5 м.

Если участок без уклона

Анализ ближней территории поможет найти наиболее правильное инженерное решение

При вертикальной планировке участка без уклона нужно обратить внимание на несколько важных моментов

• Уровень участка по сравнению с соседними территориями. Если он ниже, то скопится вода и получится болото. Грунт не справится с двойным объемом жидкости, поэтому проект должен учитывать разуклон.
• Преобладание грунтов на участке. Глиняные грунты хуже других отводят влагу.
• Целевое использование соседних участков (планируется ли строительство жилых сооружений, лес, овраг и др.). Сток вод нужно формировать в местах дороги, леса, ручья, и других нежилых участках.

Естественный рельеф на участке без уклона сохраняется максимально. Земляные работы проводят только с целью организации оттока воды. После составления детального плана строительства, где отмечены сооружения, делают следующее:

1. Формируется отмостка шириной 1 м (уклон 3 см).
2. Делается зона для разгона воды шириной 2 м с каждой стороны от дома.
3. Зона разуклонки шириной 5 см спускается в сторону дороги, канавы, оврага и т.д. Сброс воды формируется на расстоянии 1 м от участка.

Заключение

Правильная планировка обеспечит вас хорошим, теплым и надежным жильем. При строительстве желательно обратиться к специалистам. Посоветуйтесь с ними, уточните все тонкости стройки: это обеспечит вашему дому долговечность, а также избавит от хлопот в будущем. Изменяя трудный рельеф, стоит помнить о том, что иногда такое положение дел может вам сыграть на руку.

Каждая ситуация должна иметь индивидуальный подход к решению поставленной задачи, ведь любая поверхность складывается из разных плоскостей. Это сказывается на разном составе почвы на довольно маленьких участках, наложение разных пластов земли вызывает криволинейность периметра. Все это делает достаточно трудной работу по облагораживанию данного участка. Специалисты при строительстве объектов на таких местностях изучают досконально рельеф поверхности, метеорологические данные региона, узнают глубину залежей грунтовых вод, вероятность проседания почвы под тяжестью постройки и много других ключевых факторов.

Чаще строительство на такой поверхности происходит в зонах отдыха или курортах. Вид из окна строения на высоте не оставит равнодушным никого, однако главным фактором остается благоустройство местности, оснащение его всеми благами цивилизации, без которых сложно представить нашу повседневную жизнь. К недостатку такой местности можно отнести то, что растраты бюджета на благоустройство будут значительно выше, чем для участка с ровной местностью. Поэтому для реализации ваших идей придется раскошелиться на круглую сумму

Положительная сторона вытекает из его недостатка – неровная поверхность создает ощущение экзотики, что не может не привлекать к себе внимание. При правильном подходе к планировке нестандартной поверхности участок с небольшой площадью можно превратить в райский уголок

О тонкостях вертикальной планировки участка смотрите в следующем видео.
